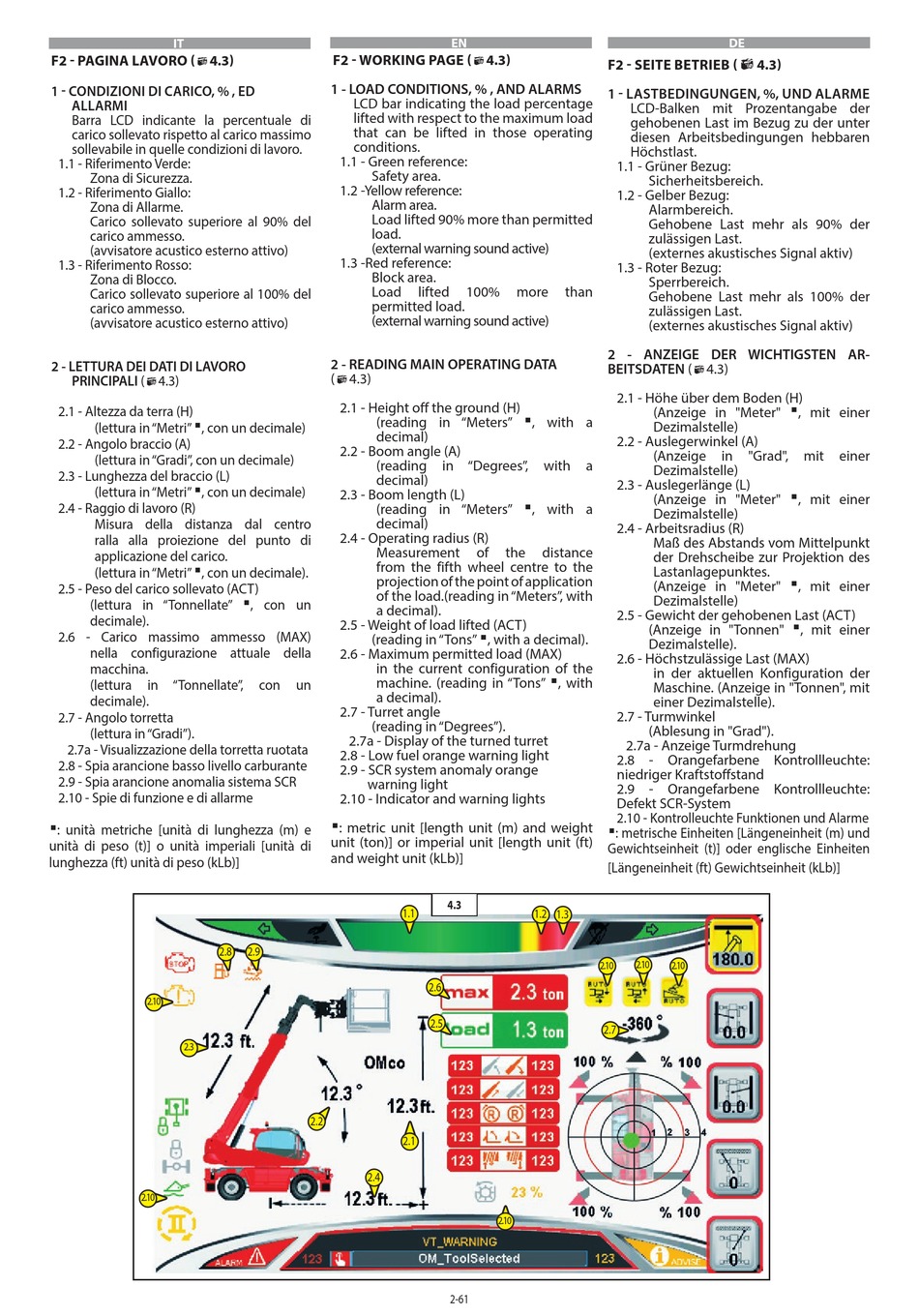

Manitou MRT-X 2150 Privilege Plus ST3A S2 Betriebsanleitung Seite 113

IT
F2 PAGINA LAVORO 4.3
1 CONDIZIONI DI CARICO, % , ED
ALLARMI
Barra LCD indicante la percentuale di
carico sollevato rispetto al carico massimo
sollevabile in quelle condizioni di lavoro.
1.1 - Riferimento Verde:
Zona di Sicurezza.
1.2 - Riferimento Giallo:
Zona di Allarme.
Carico sollevato superiore al 90% del
carico ammesso.
(avvisatore acustico esterno attivo)
1.3 - Riferimento Rosso:
Zona di Blocco.
Carico sollevato superiore al 100% del
carico ammesso.
(avvisatore acustico esterno attivo)
2 - LETTURA DEI DATI DI LAVORO
PRINCIPALI (4.3)
2.1 - Altezza da terra (H)
(lettura in "Metri" , con un decimale)

2.2 - Angolo braccio (A)
(lettura in "Gradi", con un decimale)
2.3 - Lunghezza del braccio (L)
(lettura in "Metri" , con un decimale)

2.4 - Raggio di lavoro (R)
Misura della distanza dal centro
ralla alla proiezione del punto di
applicazione del carico.
(lettura in "Metri" , con un decimale).

2.5 - Peso del carico sollevato (ACT)
(lettura in "Tonnellate"
decimale).
2.6 - Carico massimo ammesso (MAX)
nella configurazione attuale della
macchina.
(lettura in "Tonnellate",
decimale).
2.7 - Angolo torretta
(lettura in "Gradi").
2.7a - Visualizzazione della torretta ruotata
2.8 - Spia arancione basso livello carburante
2.9 - Spia arancione anomalia sistema SCR
2.10 - Spie di funzione e di allarme
: unità metriche [unità di lunghezza (m) e

unità di peso (t)] o unità imperiali [unità di
lunghezza (ft) unità di peso (kLb)]
2.8
2.10
2.3
2.10
F2 WORKING PAGE 4.3
1 - LOAD CONDITIONS, % , AND ALARMS
LCD bar indicating the load percentage
lifted with respect to the maximum load
that can be lifted in those operating
conditions.
1.1 - Green reference:
Safety area.
1.2 -Yellow reference:
Alarm area.
Load lifted 90% more than permitted
load.
(external warning sound active)
1.3 -Red reference:
Block area.
Load
permitted load.
(external warning sound active)
2 - READING MAIN OPERATING DATA
(4.3)
2.1 - Height off the ground (H)
(reading in "Meters"
decimal)
2.2 - Boom angle (A)
(reading
decimal)
2.3 - Boom length (L)
(reading in "Meters"
decimal)
2.4 - Operating radius (R)
Measurement
from the fifth wheel centre to the
projection of the point of application
of the load.(reading in "Meters", with
, con un

a decimal).
2.5 - Weight of load lifted (ACT)
(reading in "Tons"
2.6 - Maximum permitted load (MAX)
in the current configuration of the
machine. (reading in "Tons"
con un
a decimal).
2.7 - Turret angle
(reading in "Degrees").
2.7a - Display of the turned turret
2.8 - Low fuel orange warning light
2.9 - SCR system anomaly orange
warning light
2.10 - Indicator and warning lights
: metric unit [length unit (m) and weight

unit (ton)] or imperial unit [length unit (ft)
and weight unit (kLb)]
1.1
2.9
2.2
2.1
2.4
EN EN
lifted 100% more than
, with a

in "Degrees", with a
, with a

of the distance
, with a decimal).

, with

4.3
1.2 1.3
2.6
2.5
2.10
2-61
DE ES

F2 SEITE BETRIEB 4.3
1 LASTBEDINGUNGEN, %, UND ALARME
LCD-Balken mit Prozentangabe der
gehobenen Last im Bezug zu der unter
diesen Arbeitsbedingungen hebbaren
Höchstlast.
1.1 - Grüner Bezug:
Sicherheitsbereich.
1.2 - Gelber Bezug:
Alarmbereich.
Gehobene Last mehr als 90% der
zulässigen Last.
(externes akustisches Signal aktiv)
1.3 - Roter Bezug:
Sperrbereich.
Gehobene Last mehr als 100% der
zulässigen Last.
(externes akustisches Signal aktiv)
2 - ANZEIGE DER WICHTIGSTEN AR-
BEITSDATEN (4.3)
2.1 - Höhe über dem Boden (H)
(Anzeige in "Meter"
Dezimalstelle)
2.2 - Auslegerwinkel (A)
(Anzeige in "Grad",
Dezimalstelle)
2.3 - Auslegerlänge (L)
(Anzeige in "Meter"
Dezimalstelle)
2.4 - Arbeitsradius (R)
Maß des Abstands vom Mittelpunkt
der Drehscheibe zur Projektion des
Lastanlagepunktes.
(Anzeige in "Meter"
Dezimalstelle)
2.5 - Gewicht der gehobenen Last (ACT)
(Anzeige in "Tonnen"
Dezimalstelle).
2.6 - Höchstzulässige Last (MAX)
in der aktuellen Konfiguration der
Maschine. (Anzeige in "Tonnen", mit
einer Dezimalstelle).
2.7 - Turmwinkel
(Ablesung in "Grad").
2.7a - Anzeige Turmdrehung
2.8 - Orangefarbene Kontrollleuchte:
niedriger Kraftstoffstand
2.9 - Orangefarbene Kontrollleuchte:
Defekt SCR-System
2.10 - Kontrolleuchte Funktionen und Alarme
: metrische Einheiten [Längeneinheit (m) und

Gewichtseinheit (t)] oder englische Einheiten
[Längeneinheit (ft) Gewichtseinheit (kLb)]
2.10
2.10 2.10
2.7
, mit einer

mit einer
, mit einer

, mit einer

, mit einer

