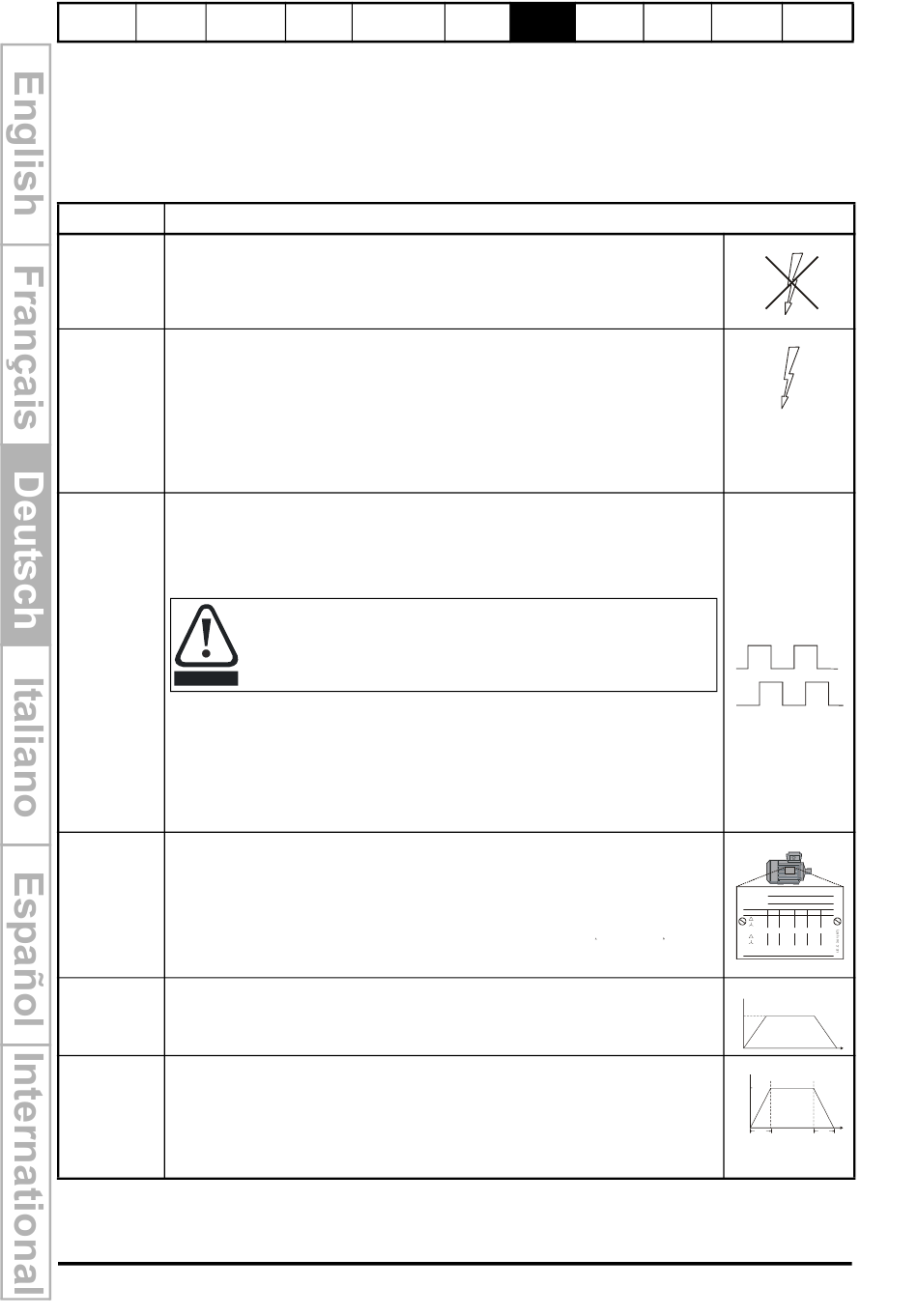

7.2.3 Closed Loop-Vektormodus
Asynchronmotor mit Inkremental-Encoderrückführung
Aus Gründen der Einfachheit wird hier nur ein inkr. Encoder mit Rechtecksignalen betrachtet.
Informationen zum Konfigurieren eines der mitgelieferten Encodermodule finden, weitere
Hinweise sind im Kapitel
Unidrive SP
Aktion
Sicherstellen:
Verdrahtung • es liegt kein Signal zur Reglerfreigabe an (Anschlussklemme 31)
prüfen • es liegt kein Startsignal an
• Motor und Motorencoder sind angeschlossen
Sicherstellen:
• am Umrichter wird „inh" angezeigt
Bei Fehlerabschaltungen des Umrichters siehe Kapitel 9
Fehlersuche
Netz
zuschalten
Nur Baugröße SP0: Falls kein interner Bremswiderstand vorhanden ist,
schaltet der Antrieb mit der Fehlermeldung 'br.th' ab. Falls kein interner
Bremswiderstand erforderlich ist, setzen sie Pr 0.51 auf 8 um die
Fehlerabschaltung zu deaktivieren.
Grundlegende Einstellung des Inkremental-Encoders
Eingeben:
• Typ des Umrichter-Encoders in Pr 3.38 = Ab (0): Inkremental-
Encoder
• Encoder-Anschlussspannung in Pr. 3.36 = 5V (0), 8V (1) oder 15V (2)
Motoren-
coder
Parameter
VORSICHT
• Geberstriche pro Umdrehungen (LPR) am Umrichter in Pr 3.34 (Wert
wird vom Hersteller angegeben) eintragen
• Abschlusswiderstand konfigurieren in Pr 3.39:
Eingeben:
• Motornennfrequenz in Pr 0.47 (Hz)
Daten vom
• Motornennstrom in Pr 0.46 (A)
Motortypen-
• Motornenndrehzahl (Synchrondrehzahl - Schlupfdrehzahl) in Pr 0.45
schild einge-
(U/min)
ben
• Motornennspannung in Pr 0.44 (V) - überprüfen, ob
Schaltung vorliegt
Maxi-
Eingeben:
maldrehzahl
• Maximaldrehzahl in Pr 0.02 (min-1)
einstellen
Eingeben:
Beschleuni-
• Beschleunigungszeit in Pr 0.03 (s / 1000 min-1)
gungs-/
• Verzögerungszeit in Pr 0.04 (s / 1000 min-1) (bei eingebautem
Verzögerung
Bremswiderstand Pr
szeiten eins-
Pr 10.30 und Pr 10.31 richtig eingestellt sind, andernfalls können
tellen
„It.br"-Fehlerabschaltungen ausgelöst werden.
