Al fine di raggiungere il grado IP54 (NEMA 12) per il montaggio a pannello passante, occorre
NOTA
installare un inserto IP54 (taglia 1 e 2). Vedere la sezione 10.7 a pagina 293. Nel caso in cui
si installi l'inserto IP54, occorre ridurre la corrente erogabile dal convertitore. Inoltre, la
guarnizione fornita deve essere inserita fra il convertitore e la piastra di supporto in modo da
assicurare la buona tenuta dell'armadio elettrico. Se il resistore di frenatura montato sul
dissipatore di calore viene utilizzato con il convertitore montato a pannello passante, vedere la
Scheda d'installazione del resistore di frenatura in dotazione al resistore prima di procedere al
montaggio del convertitore. Per ulteriori informazioni, consultare la Guida Unidrive SP
dell'utente sul CD Rom fornito con il convertitore.
3.2

Contenitore

Configurazione del contenitore
In fase di progettazione dell'installazione, osservare con attenzione le distanze riportate nella
figura sotto e prendere in considerazione eventuali note pertinenti per altri dispositivi /
apparecchiature ausiliarie.

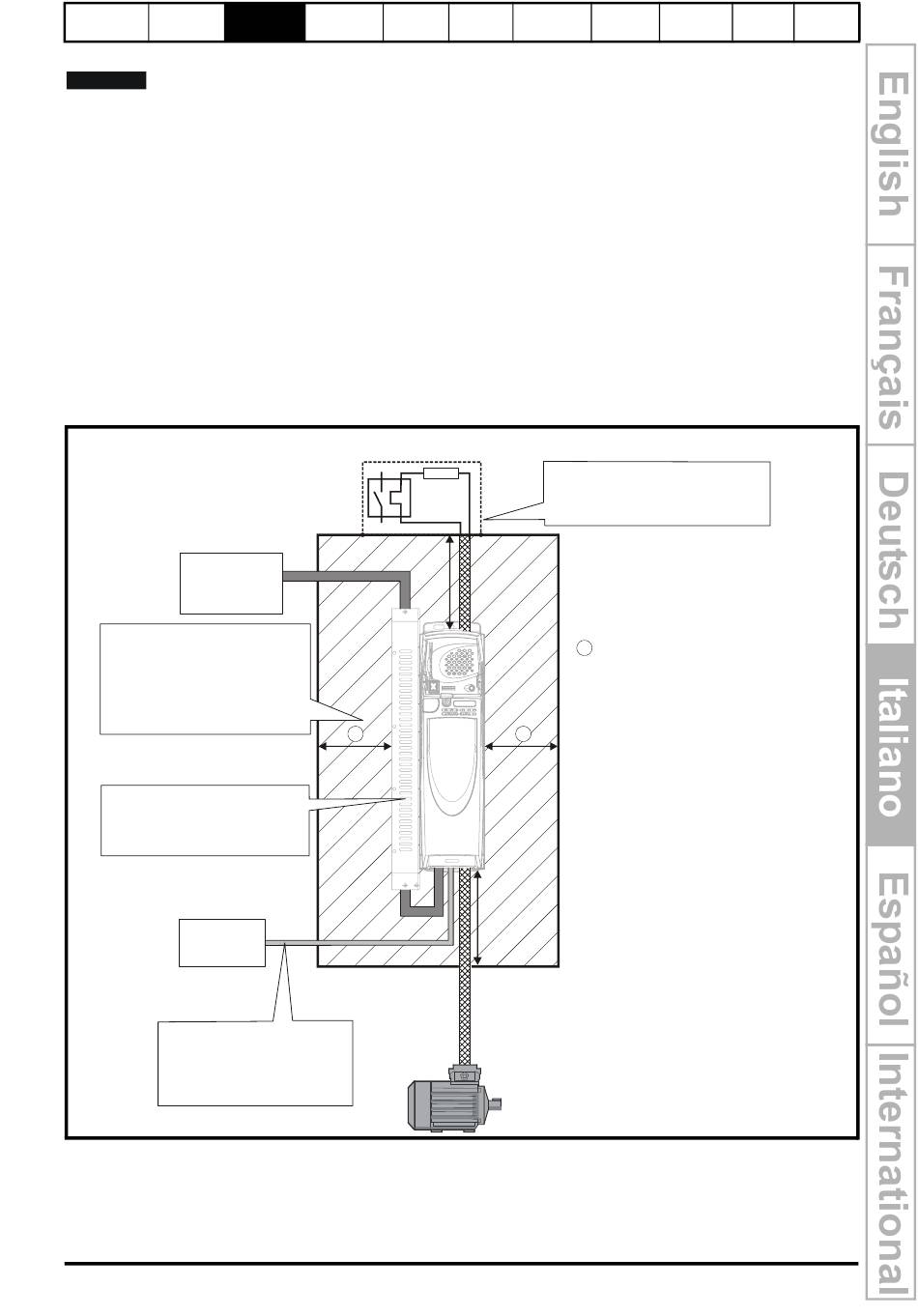

Figura 3-1 Configurazione del contenitore
Contattore e
fusibili o MCB
dell'alimentazioni
in c.a.
V erificare che siano rispettate le
distanze minime per il convertitore
e il filtro EMC esterno.
La circolazione d'aria forzata o per
convezione non deve essere
ostacolata da oggetti o cavi
Il filtro EMC esterno può essere
montato su rack (vicino al conver-
titore) oppure in superficie (con il
convertitore montato sul filtro).
Controller
esterno
Cavi dei segnali
Schema per tutti i cavi dei segnali
da instradare ad almeno 300 mm
(12 in) dal convertitore e da
qualunque cavo di potenza.
Guida rapida dell'Unidrive SP
Versione numero: 2
Collegamenti Guida
elettrici introduttiva
R esistore di frenatura opzionale
e protezione contro il sovraccarico
Contenitore
≥
100 mm
(4 in)
.
A
www.controltechniques.com
Parametri Azionamento Parametri
base del motore avanzati
Posizionare il resistore di frenatura
opzionale e la protezione contro il
sovraccarico all'esterno dell'armadio
(di preferenza vicino o sopra l'armadio).
A Taglie 0 a 1 : 0 mm (0 in)
Taglie
A
Nota
Per la conformità alle norme EMC
1) Quando si utilizza un filtro EMC
esterno, occorre un filtro per
ogni convertitore
2) Il cablaggio di alimentazione deve
trovarsi ad almeno 100 mm (4 in)
≥
100 mm
dal convertitore in tutte le direzioni
(4 in)
3) Assicurare il contatto diretto del metallo
sul convertitore e sui punti di montaggio
del filtro (deve essere rimossa l'eventuale
vernice).
Funzioni UL Listing
Appendix
diagnostiche Information
≥
≥
2 a 6 : 30 mm (1,181 in)
:
