Initiation

Ce chapitre présente les interfaces utilisateur, la structure du menu et le niveau de sécurité du variateur.
5.1 Description de l'écran d'affichage
Il y a deux types de console disponibles pour l'Unidrive SP: la console SM-Keypad/SP0 avec un
afficheur LED et la console SM-Keypad Plus avec un afficheur LCD.
Taille 0 : seule la console SP0 peut être montée sur le variateur.
Tailles 1 à 6 : les consoles SM-Keypad et SM-Keypad Plus peuvent toutes les deux se monter sur
le variateur.
Pour toutes les tailles, la SM-Keypad Plus peut également être déportée en façade d'armoire.
5.1.1 Clavier SM-Keypad/SP0 Keypad
(LED)
L'affichage comprend deux lignes horizontales de
7 segments LED.
La ligne d'affichage supérieure indique l'état du
variateur ou le menu courant et le numéro du
paramètre à visualiser.
La ligne d'affichage inférieure indique la valeur de
paramètre ou le type de mise en sécurité
spécifique.

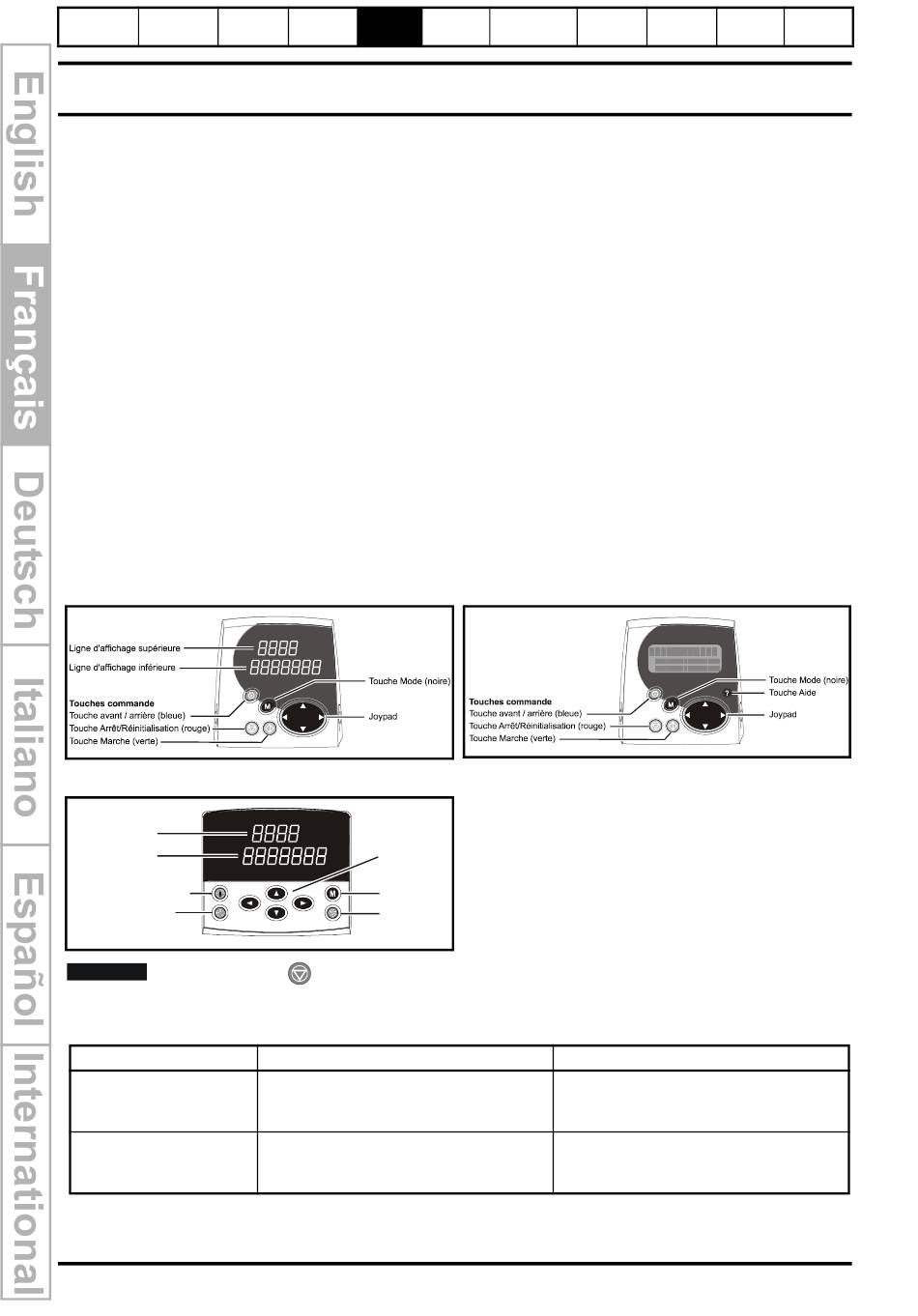

Figure 5-1 Clavier SM-Keypad
Figure 5-3 Clavier SP0 Keypad
Écran d'affichage
supérieur
Écran d'affichage
inférieur
Touche Démarrage (vert)
Touche Avant / Arrière
(bleu)
La touche arrêt
NOTE
Toutes les consoles indiquent si un transfert de SMARTCARD est en cours ou si les paramètres du
2e moteur sont actifs (menu 21). Ces informations sont présentées comme indiqué ci-dessous :
Présence SMARTCARD
Activation d'un
deuxième jeu de
paramètres moteur
72
Installation Paramètres
Initiation
électrique de base
Touches de
navigation
Touche de
mode (noir)
Touche Arrêt /
Réinitialisation
(rouge)
rouge est utilisée également pour réinitialiser le variateur.
Clavier SM-Keypad / SP0 Keypad
Le séparateur décimal après le
quatrième chiffre sur la ligne d'affichage
supérieure s'allume.
Le séparateur décimal après le
troisième chiffre sur la ligne d'affichage
supérieure s'allume.
www.controltechniques.com
Mise en marche Paramètres
du moteur avancés
5.1.2 Clavier SM-Keypad Plus (LCD)
L'affichage comprend trois lignes de texte.
La ligne supérieure indique l'état du variateur
ou le menu courant et le numéro du paramètre
visualisé sur la gauche, la valeur du paramètre
ou le type de mise en sécurité spécifique étant
affiché à droite.
Les deux lignes inférieures affichent le nom du
paramètre ou le texte d'aide.
Figure 5-2 Clavier SM-Keypad Plus
Clavier SM-Keypad Plus
Le symbole « CC » apparaît dans
l'angle inférieur gauche de l'affichage
Le symbole « Mot2 » apparaît dans
l'angle inférieur gauche de l'affichage
Guide abrégé Unidrive SP
UL Listing
Diagnostics Appendix
Information
Édition : 2
