Información Información Instalación
de seguridad de producto mecánica
La pieza IP54 (tamaño 1 y 2) es imprescindible si se quiere obtener la clasificación IP54
NOTA
(NEMA 12) para el montaje a través de panel. Consulte la sección 10.7 en la página 293. La
reducción de potencia es aconsejable cuando se monta la pieza IP54. Además, la junta de
estanqueidad suministrada debe acoplarse entre el accionamiento y la placa posterior para
garantizar un sellado adecuado del compartimiento. Cuando vaya a emplear la resistencia
de frenado montada en el disipador con el accionamiento instalado a través de un panel,
consulte la Ficha de instalación de la resistencia de frenado suministrada con la resistencia
antes de instalar el accionamiento. Para obtener más información, consulte la Guía del
usuario del Unidrive SP en el CD que se suministra con el accionamiento.
3.2

Carenado

Esquema de montaje del carenado
Cuando planifique la instalación, consulte las distancias de montaje en el diagrama
siguiente y anote los valores correspondientes a otros dispositivos o al equipo auxiliar.

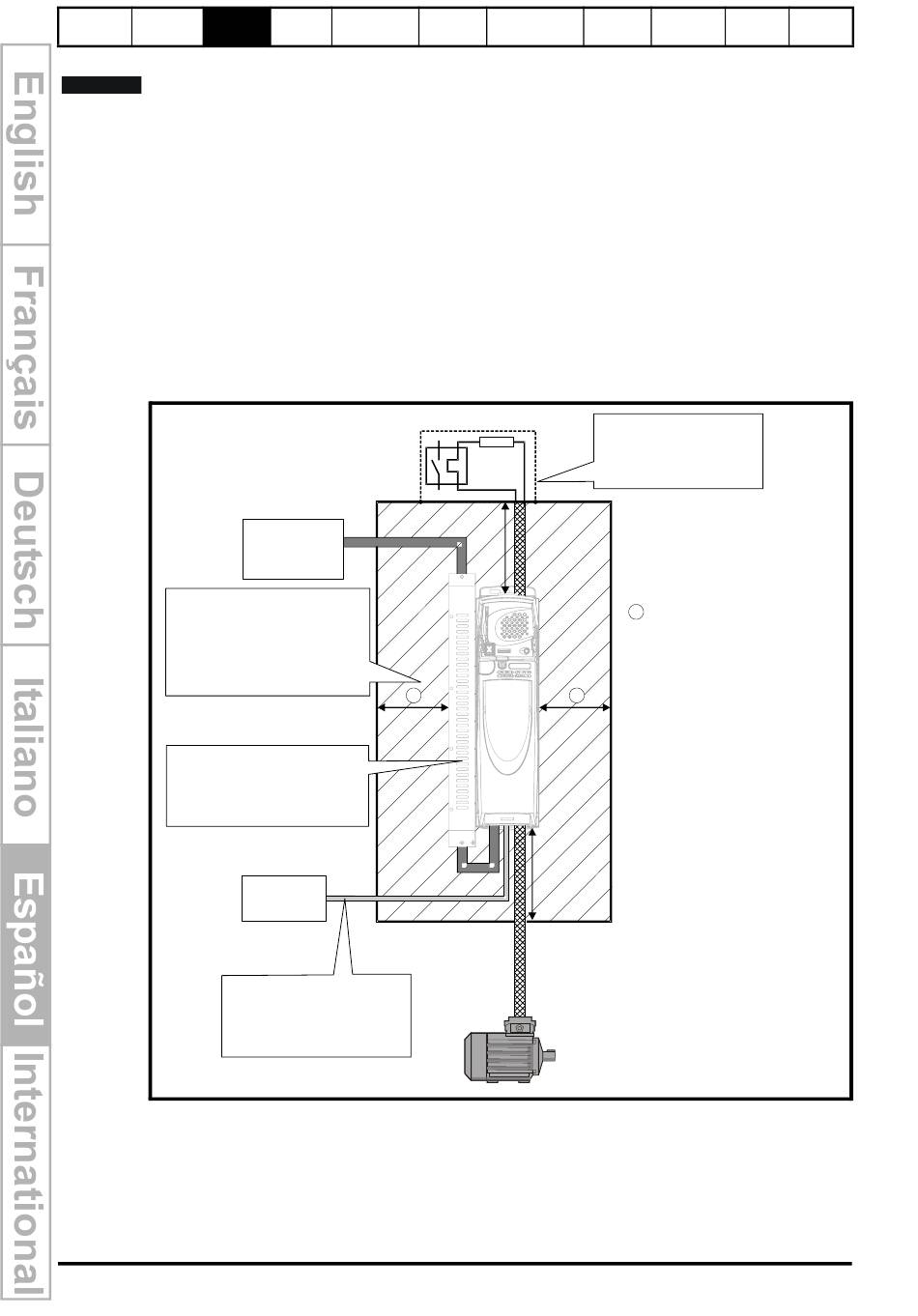

Figure 3-1 Esquema de montaje del carenado
Asegúrese de que se cumplen
los requisitos de espacio mínimos
relacionados con el accionamiento
y el filtro CEM externo. Ningún
objeto o cable debe obstaculizar
la ventilación forzada o por
convección.
El filtro CEM externo puede
montarse en estante (junto al
accionamiento) o en superficie de
contacto (accionamiento instalado
en el filtro).
Cables de señalización
Tienda los cables de señalización
a 300 mm (12 plg), como mínimo,
del accionamiento y de cualquier
cable de alimentación.
234
Instalación Procedimientos Parámetros
eléctrica iniciales
Resistencia de frenado opcional y sobrecarga
Carenado
Contactor de
alimentación
de CA y fusibles
o microdisyuntor.
A
Controlador
externo
www.controltechniques.com
Puesta en Parámetros
básicos marcha del motor avanzados
Incluir resistencia de frenado
opcional y sobrecarga externa
en compartimiento
(preferiblemente cerca o
encima de éste).
³ 100 mm
(4 plg)
A
³ 100 mm
(4 plg)
Diagnósticos Appendix
Information
A Tamaño 0 y 1:
≥
0 mm (0 plg)
≥
Tamaño 2 a 6: 30 mm (1,181 plg)
Nota
Compatibilidad CEM:
1) Instale un filtro para cada
accionamiento cuando utilice
un filtro CEM externo
2) El cableado de alimentación
debe encontrarse al menos a
100 mm (4 plg) del accionamiento
en todas las direcciones
3) Asegúrese de que existe contacto
metálico directo en los puntos de
montaje del accionamiento y el
filtro (elimine la pintura)
Guía rápida del Unidrive SP
