blindajes separados de par trenzado, y conecte el cable como se ilustra en la Figura 4-
2. Fije el blindaje total a las superficies de puesta a tierra metálicas del encoder y el
accionamiento.
Cable de la resistencia de frenado: En la instalación de la resistencia de frenado
opcional también deberían emplearse cables blindados. En caso de que se necesitasen
cables sin blindaje, consulte la Guía del usuario del Unidrive SP.
Cables de control: Si el cableado de control va a quedar expuesto fuera del carenado,
se debe blindar y fijar los blindajes al accionamiento mediante la abrazadera de toma
de tierra. Retire el revestimiento aislante del exterior del cable si quiere estar seguro de
que los blindajes hacen contacto con la abrazadera, pero manténgalos intactos hasta
que se encuentren lo más cerca posible de los terminales.

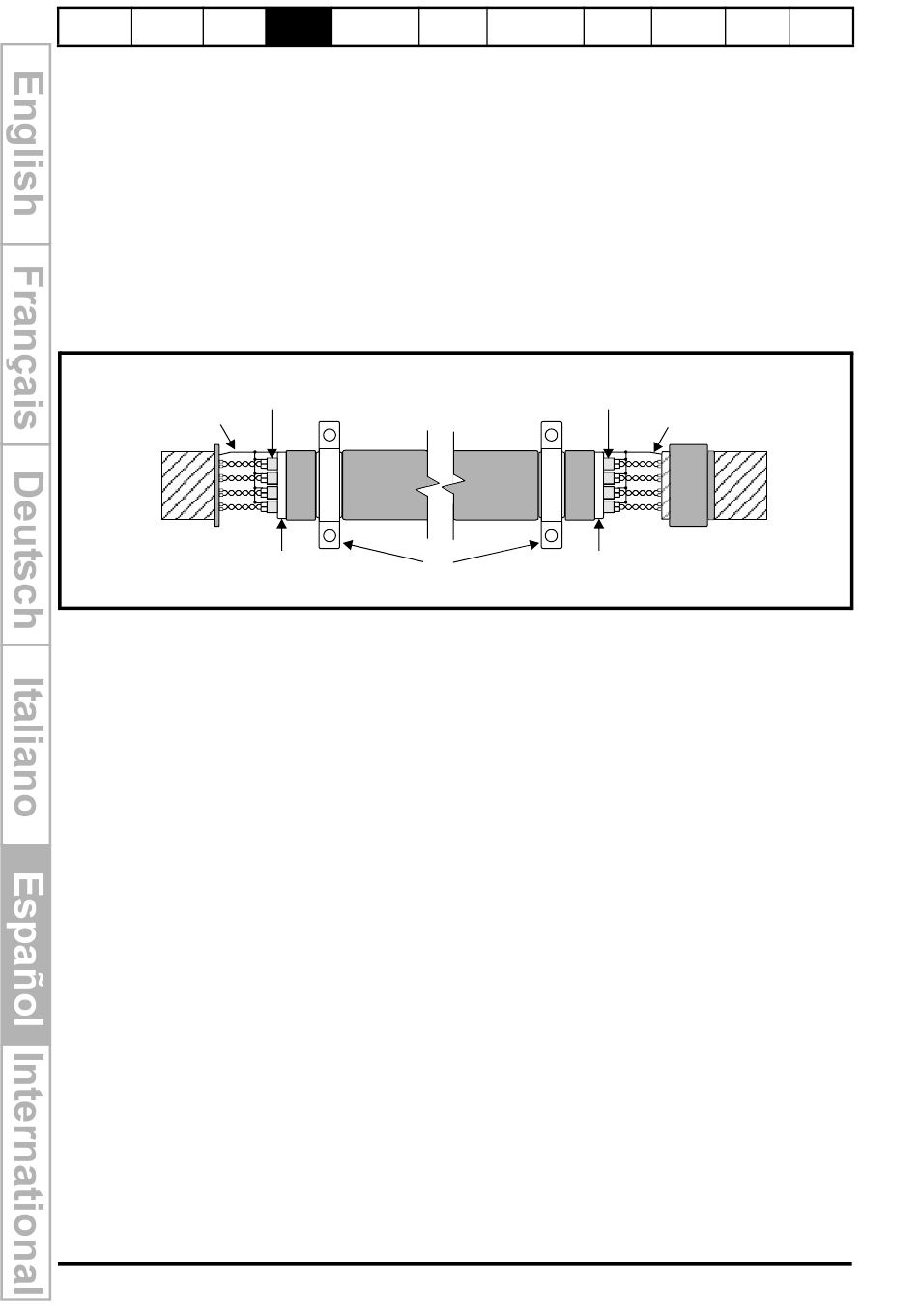

Figure 4-2 Conexiones de la pantalla del cable de realimentación
Conexión
de blindaje
a 0 V
Conexión en
accionamiento
