Pour obtenir un indice protection IP54 (NEMA 12) avec le montage radiateur encastré,
NOTE
insérez une pièce IP54 (sur les tailles 1 et 2) Voir la section 10.7 à la page 293. Le
déclassement s'applique lorsque la pièce isolante IP54 est montée. De plus, la garniture
d'étanchéité fournie doit être montée entre le variateur et la plaque arrière afin d'assurer
que l'armoire soit bien hermétique. S'il est nécessaire d'utiliser la résistance de freinage
intégrée dans le dissipateur thermique avec le variateur monté sur plaque à trous de
passage, veuillez consulter la Fiche d'installation de la résistance de freinage fournie
avec la résistance avant de monter le variateur. Pour de plus amples informations, voir
le Guide d'utilisation Unidrive SP sur le CD-Rom fourni avec le variateur.
3.2

Enceinte

Disposition de l'enceinte
Respectez les espacements indiqués sur le schéma ci-dessous et prenez en
considération les notes appriopriées relatives aux autres éléments ou équipements
auxiliaires lors de la planification de l'installation.

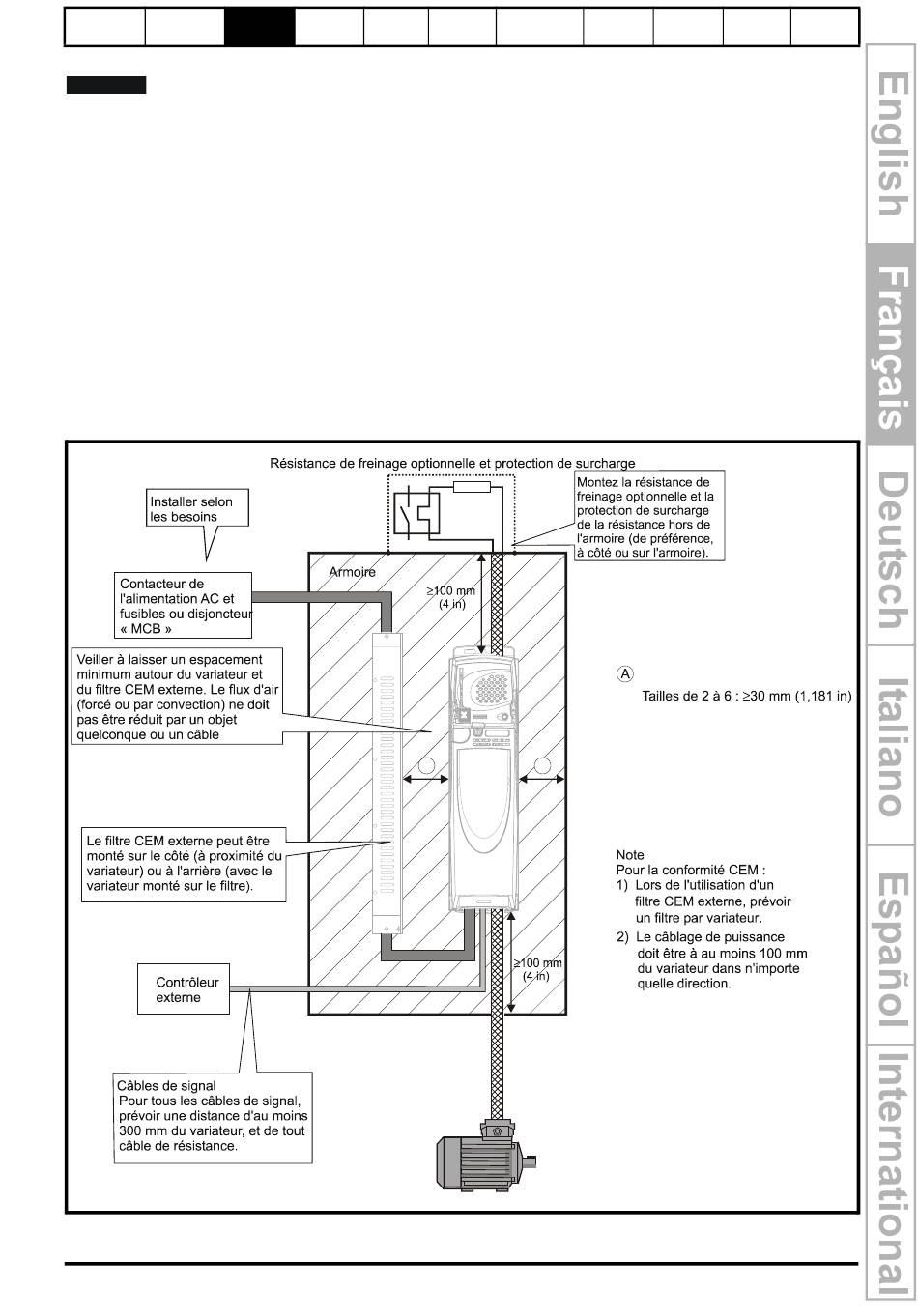

Figure 3-1 Disposition de l'enceinte
Guide abrégé Unidrive SP
Édition : 2
Installation Paramètres
Initiation
électrique de base
A
www.controltechniques.com
Mise en marche Paramètres
Diagnostics Appendix
du moteur avancés
Taille 0 et 1: 0mm (0in)
