Sur un Unidrive SP taille 1, le raccordement de l'alimentation et de la mise à la terre du
moteur s'effectue sur les goujons (M5) situés de part et d'autre du variateur, près du
connecteur débrochable de puissance.
Sur un Unidrive SP taille 2, le raccordement de l'alimentation et de la mise à la terre du
moteur s'effectue sur le pont de mise à la terre situé sur la partie inférieure du variateur.
Sur un Unidrive SP taille 3, les connexions à la terre de l'alimentation et du moteur
s'effectuent avec l'écrou M6 et le boulon au niveau de la fourche dépassant du radiateur
(entre les bornes de l'alimentation AC et de la sortie du moteur).
Sur les tailles 4 à 6, les connexions à la terre de l'alimentation et du moteur sont effectuées
avec l'écrou M10 situé en haut et en bas du variateur, près des raccordements de
puissance (entrée et sortie).
Voir la Figure 4-1 pour plus de détails.
L'impédance du circuit de mise à la terre doit être conforme aux réglementations locales en
matière de sécurité.
Le variateur doit être mis à la terre au moyen d'un raccordement capable de supporter tout
défaut en courant éventuel jusqu'à ce que le dispositif de protection (fusibles, etc.) déconnecte
l'alimentation AC.
Les connexions à la terre doivent être vérifiées et testées régulièrement.

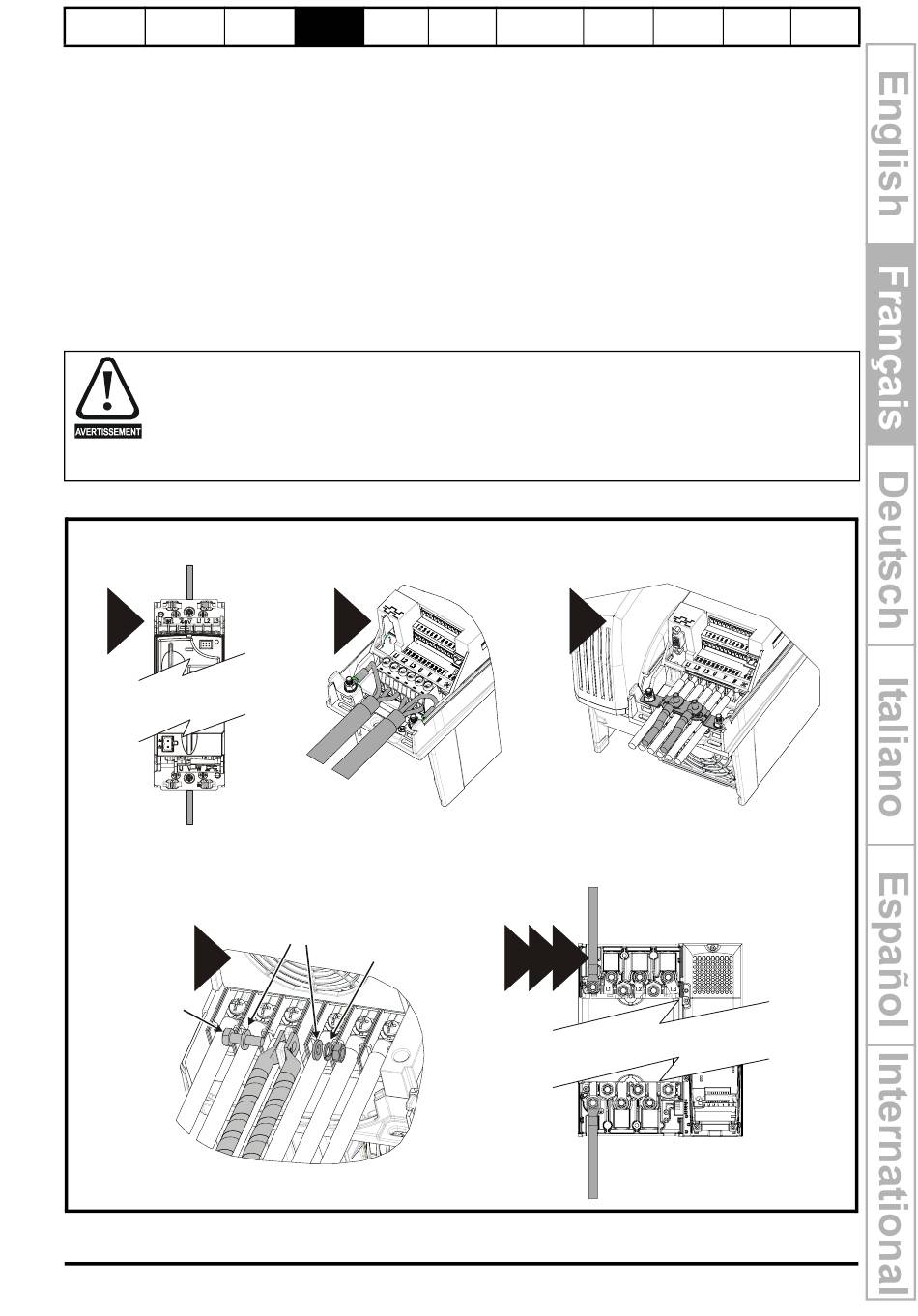

Figure 4-1
Masse de
l'alimentation
0
Masse
du moteur
3
Boulons
M6
Guide abrégé Unidrive SP
Édition : 2
Installation Paramètres
Initiation
électrique
1
Rondelles
de serrage
Rondelle
à ressort
www.controltechniques.com
Mise en marche Paramètres
de base du moteur avancés
2
Masse de
l'alimentation
4 5 6
Masse
du moteur
