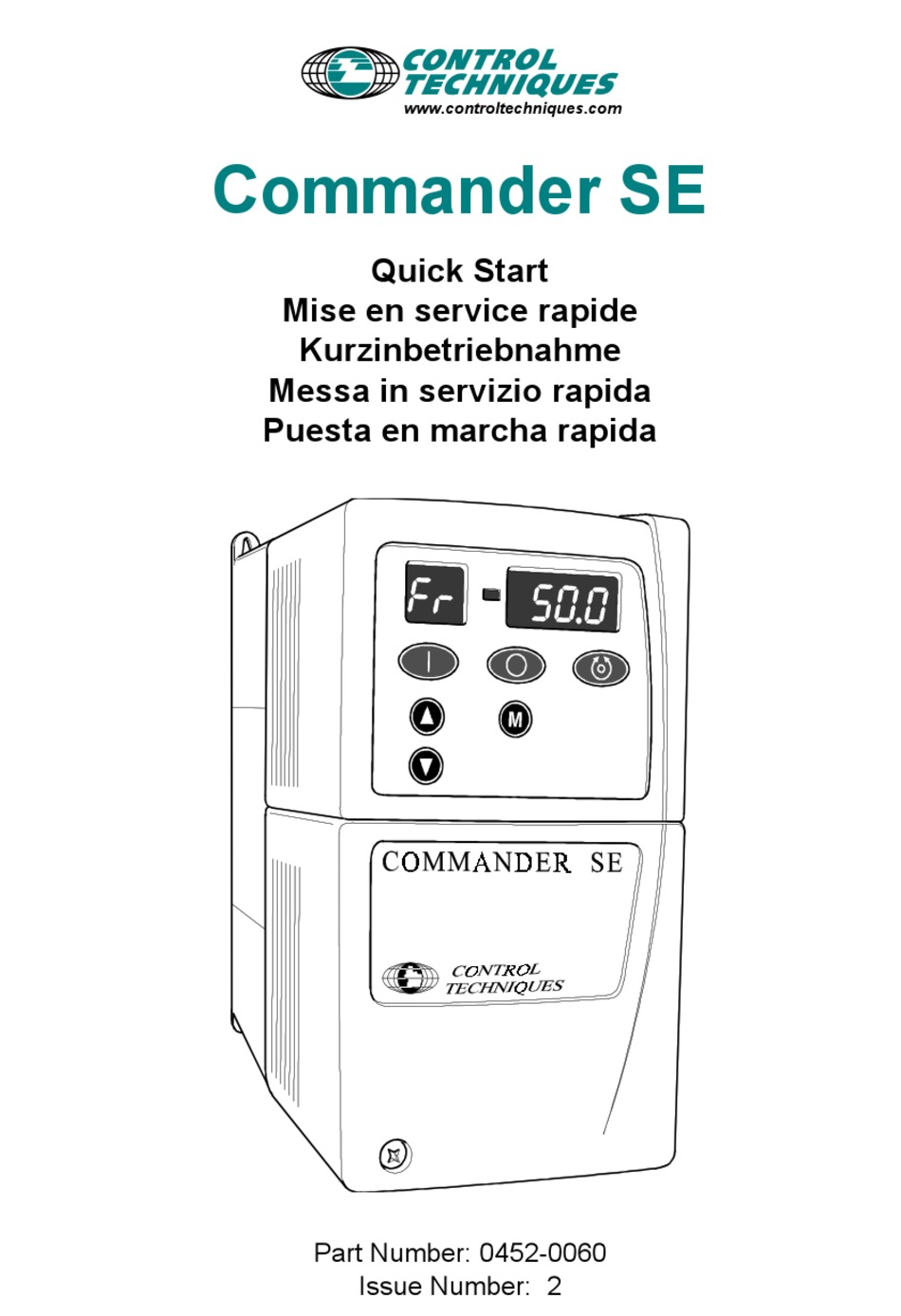

- Seite 1 Commander SE Quick Start Mise en service rapide Kurzinbetriebnahme Messa in servizio rapida Puesta en marcha rapida Part Number: 0452-0060 Issue Number: 2...
- Seite 2 Un uso improprio del convertitore può provocare ferimenti all'operatore e/o danneggiamenti delle apparecchiature. Utilizzare questa guida solo se si ha familiarità con le procedure di sicurezza legate all'utilizzo di convertitori elettronici. Vedi il manuale per l'utente del Commander SE per ulteriori dettagli. ATTENZIONE Español Procedimientos inadecuados pueden producir daños personales ó...
-
Seite 11: Leistungsanschlüsse
Taste. Mit der Taste Drehrichtung umkehren und mit der Taste Antrieb stoppen. Wenn Parameter 5 auf PAd gesetzt ist, haben die Klemmen 12 und 13 keinerlei Funktion. Anmerkung! LEISTUNGSANSCHLÜSSE Commander SE Baugröße 1 Commander SE Quick Start Issue Number: 2 www.controltechniques.com... -
Seite 12: Display Und Bedieneinheit
Commander SE Baugrößen 2, 3 & 4 Commander SE Baugröße 5 PARAMETER FÜR MOTORNENNDATEN Parameter 06 Motornennstrom in Ampere laut Typenschild. Parameter 07 Motornenndrehzahl in U/min laut Typenschild. Parameter 08 Motornennspannung in Volt laut Typenschild. Parameter 09 Motorleistungsfaktor (cos ϕ ) laut Typenschild. - Seite 13 EEPROM Fehler Phasenverlust der Netzspannung (Nur bei 3 phasigen Geräten) Fehler bei der Messung des Ständerwiderstandes O.Ld2 Überlastung der Versorgung für die serielle Schnittstelle Überlastung des Stromschleifeneingangs O.cL Fehler Interner Umrichterselbsttest * 3-phasig Commander SE Quick Start Issue Number: 2 www.controltechniques.com...
- Seite 14 COMMANDER SE PARAMETER BESCHREIBUNG PAR. LEVEL 1 AUSLIEFERUNGSZUSTAND 50 / 60 Hz Minimalfrequenz (Hz) Maximalfrequenz (Hz) 50.0 60.0 Beschleunigungsrampe (s/100Hz) Bremsrampe (s/100Hz) 10.0 Sollwertquelle A1.A2 Motor-Nennstrom (A) Umrichternennstrom Motor-Nenndrehzahl (U/min) 1500 1800 Motor-Nennspannung (V) 230/400 230/460 Motor-Leistungsfaktor cos ϕ 0.85 Parameter Zugriffslevel Das Ändern des Parameters 10 auf L2 erlaubt den Zugriff auf die Level 2 Parameter 11 bis 54...
