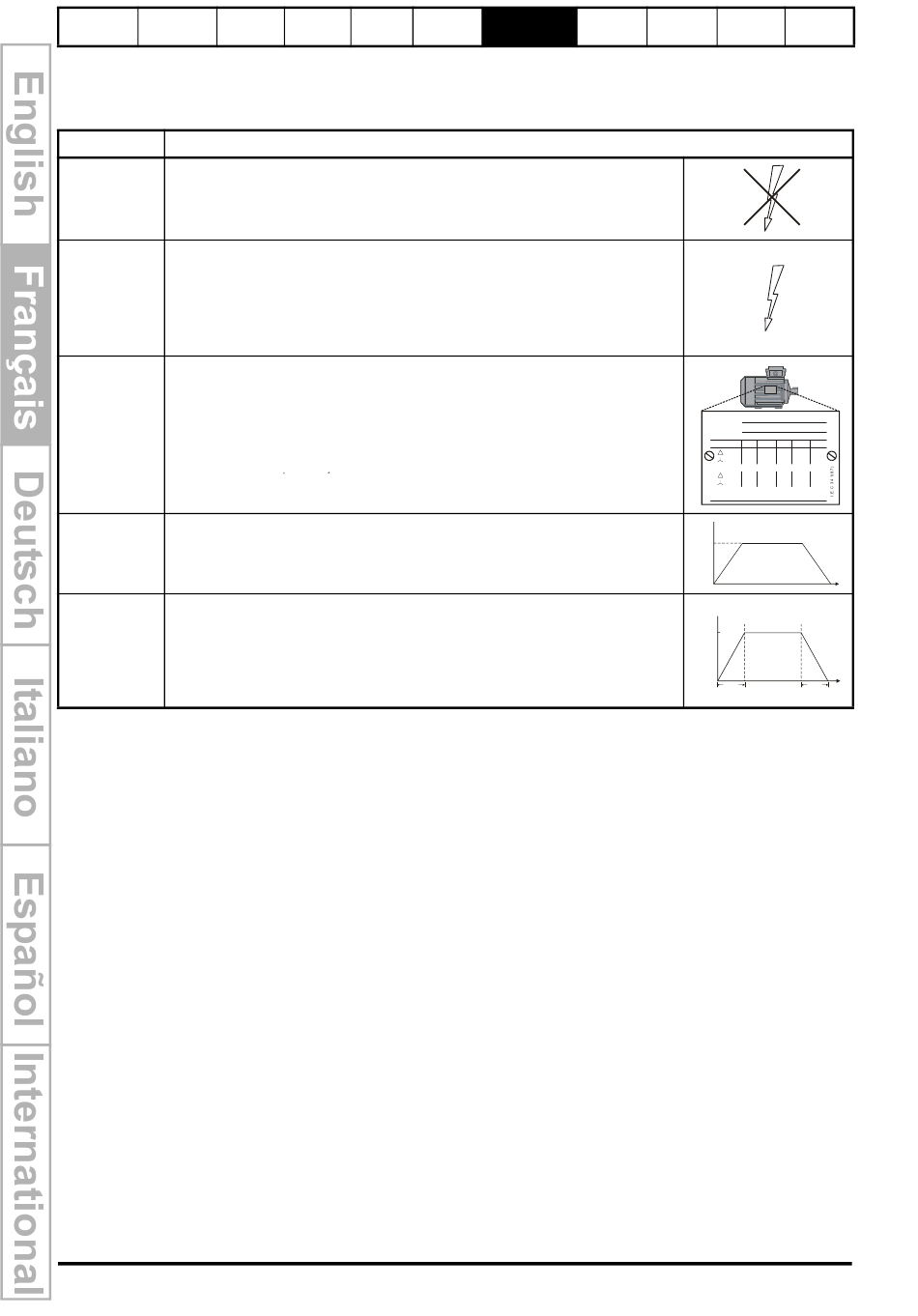

7.2 Première mise en service rapide
7.2.1 Boucle ouverte
Action
Vérifiez que :
Avant la
• le signal d'activation du variateur n'est pas activé (borne 31)
mise sous
• le signal de mise en marche n'est pas activé
tension
• le moteur est connecté
Vérifiez que :
• l'écran du variateur affiche le code 'inh'
Mise sous
si le variateur disjoncte, voir le Chapitre 9
tension du
Taille 0 uniquement: s'il n'y a pas de résistance de freinage, le variateur
variateur
se mettra alors en sécurité 'br.th'. Si la résistance n'est pas nécessaire,
paramétrer Pr 0.51 à 8 pour dévalider cette mise en sécurité.
Entrez :
Saisie des
• la fréquence nominale du moteur dans Pr 0.47 (Hz)
données
• le courant nominal du moteur dans Pr 0.46 (A)
figurant sur
• la vitesse nominale du moteur dans Pr 0.45 (tr./min.)
la plaque
• la tension nominale du moteur dans Pr 0.44 (V) - vérifiez le type de
signalétique
du moteur
connexion
Réglage de
Entrez :
la fréquence
• la fréquence maximale dans Pr 0.02 (Hz)
maximale
Entrez :
Réglage des • le taux d'accélération dans Pr 0.03 (s/100 Hz)
taux • le taux de décélération dans Pr 0.04 (s/100 Hz) Si la résistance de
d'accélération freinage est installée, réglez Pr 0.15 = FAST. Vérifiez aussi que les
/ décélération paramètres Pr 10.30 et Pr 10.31 sont réglés correctement, sinon
des mises en sécurité prématurées « It.br » peuvent se produire.)
92
Installation Paramètres
Initiation
électrique de base
ou
www.controltechniques.com
Mise en marche Paramètres
du moteur avancés
Description
Diagnostics
à la page 101.
Guide abrégé Unidrive SP
UL Listing
Diagnostics Appendix
Information
Mot X XXXXXXXXX
No XXXXXXXXXX kg
IP55 I.cl F ° C 40 s S1
V Hz min -1 kW cosφ A
230 50 1445 2.20 0.80 8.50
400 4.90
CN = 14.5Nm
240 50 1445 2.20 0.76 8.50
415 4.90
CN = 14.4Nm
CTP- VEN 1PHASE 1=0,46A P=110W R.F 32MN
0.02
100Hz
0.03 0.04
