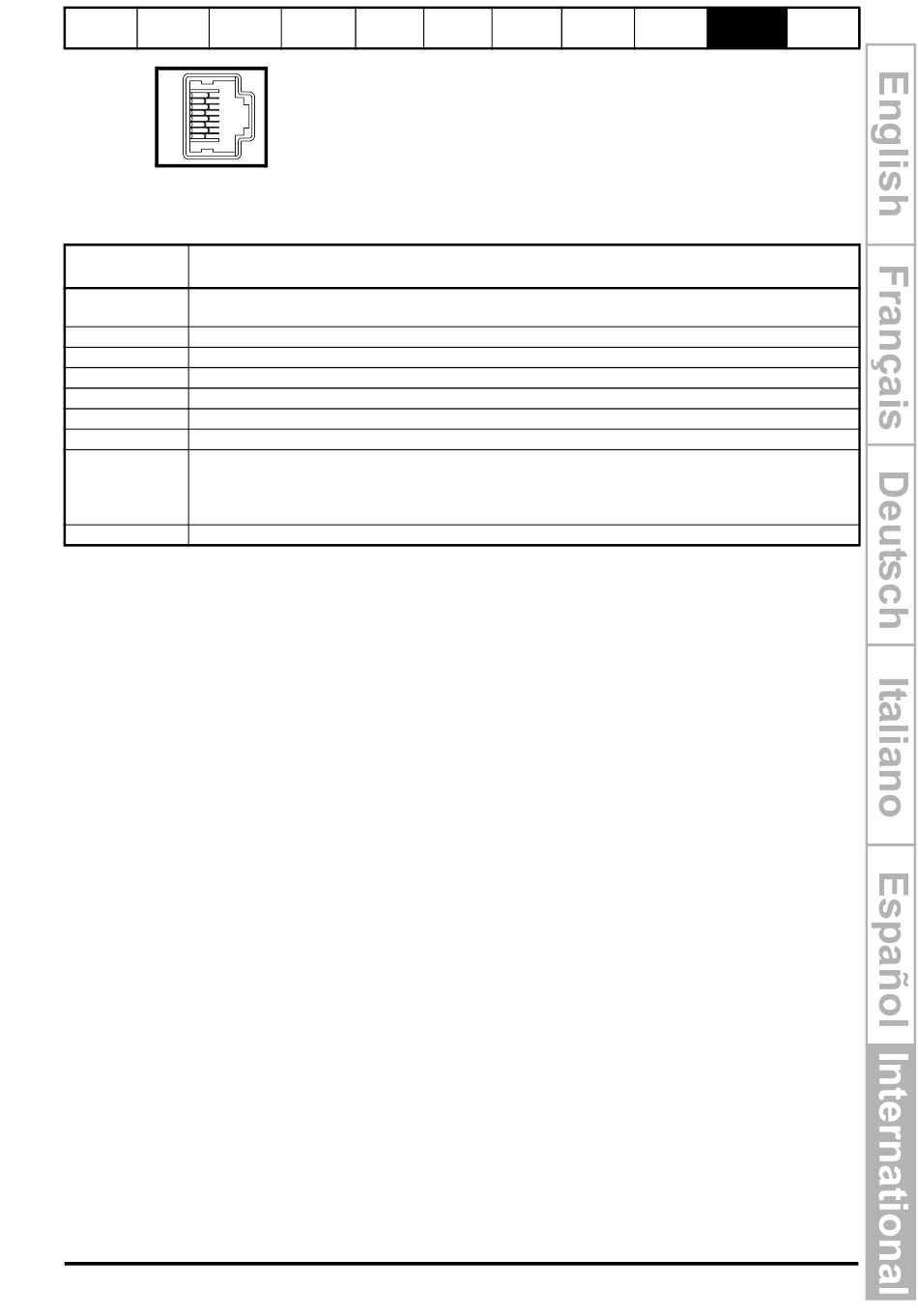

Connection details for RJ45 connector / Détails pour la connexion du connecteur
RJ45 / Anschlussdaten für RJ45-Stecker / Ubicazione del connettore RJ45 per
comunic. seriali / Detalles de conexión del conector RJ45
Pin / Broche /
Polo / Terminal
120Ω Termination resistor / Résistance de terminaison / Abschlusswiderstand / Resistore di
1
terminazione / Resistencias terminales
2 RX TX
3 0V isolated / isolé / isoliert / isolato / aislado
4 +24V (100 mA)
5 0V isolated / isolé / isoliert / isolato / aislado
6 TX enable / activation / abilitazione / activación
7 RX\ TX\
RX\ TX\ (if termination resistors are required, link to pin 1) / (si des résistances de terminaison
sont requises, liaison à la broche 1) / (falls Abschlusswiderstände benötigt werden, mit Pin 1
8
verbinden) / (se occorrono resistori di terminazione, collegare al polo 1) / (en caso de necesitar
resistencias de terminación, deben conectarse al terminal 1)
Shell / Cilíndrico 0V isolated / isolé / isoliert / isolato / aislado
The communications port applies a 2 unit load to the communications network.
Minimum number of connections are 2, 3, 7 and shield. Shielded cable must be used at
all times.
Le port de communication applique 2 unités de charge au réseau de communications.
Au minimum, les connexions 2, 3, 7 doivent être effectuées, ainsi que le blindage. Dans
tous les cas, des câbles blindés doivent être utilisés.
Über die serielle Schnittstelle wird eine 2 Einheiten entsprechende Last an das
Datenübertragungsnetzwerk angelegt.
Es müssen mindestens die Anschlüsse der Pins 2, 3, 7 und die Abschirmung
vorgenommen werden. Es muss immer ein abgeschirmtes Kabel verwendet werden.
La porta per comunicazioni applica un carico di 2 unità alla rete delle comunicazioni.
Il numero minimo di connessioni è 2, 3, 7 e lo schermo. Il cavo schermato deve essere
sempre utilizzato.
El puerto de comunicaciones aplica una carga de 2 unidades a la red de comunicaciones.
El número mínimo de conexiones es: 2, 3, 7 y blindaje. Siempre debe utilizarse cable aislado.
