Bedienung und Softwarestruktur

In diesem Kapitel werden Benutzerschnittstellen, Menüstruktur und Sicherheitsebenen des
Umrichters aufgeführt.
5.1

Das Display

Es gibt zwei verschiedene Typen von Bedieneinheiten für den Unidrive SP. Die Bedieneinheit
LED/SP0 besteht aus einer LED Anzeige und die Bedieneinheit Plus besteht aus einem LCD
Display.
SP0: Nur die Bedieneinheit SP0 Keypad kann auf den Antrieb gesteckt werden.
SP1 bis 6: Beide Bedieneinheiten LED und Plus können auf den Antrieb gesteckt werden.
An alle Baugrößen kann die Bedieneinheit Plus über ein Kabel als abgesetzte Anzeige bzw.
Bedienung in der Schaltschranktür montiert werden.
5.1.1 SM-Keypad/SP0 Keypad (LED)
Das Display besteht aus zwei Reihen 7-
Segment-LEDs.
Im oberen Display werden Umrichterstatus sowie
die aktuelle Menü- und Parameternummer
angezeigt.
Im unteren Display werden Parameterwerte oder
Fehlerabschaltungsarten angezeigt.

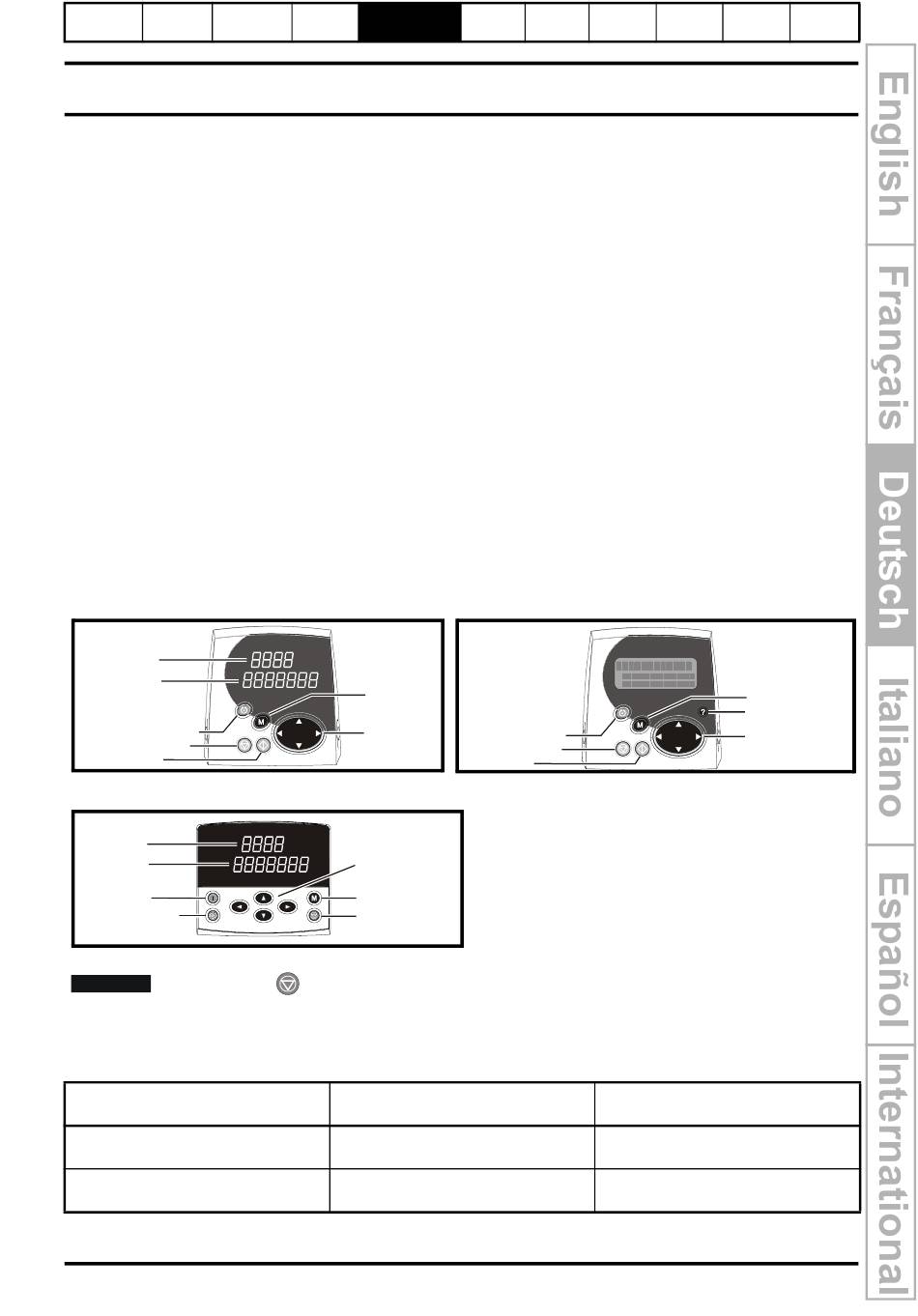

Abbildung 5-1 SM-Bedieneinheit
Oberes Display
Unteres Display
Steuertasten
Rechts-/Linkslauf (blau)
Stop-/Reset-Taste (rot)
Starttaste (grün)
Figure 5-3 SP0 Keypad
Oberes Display
Unteres Display
Starttaste (grün)
Rechts-/Linkslauf (blau)
Die rote Stopp-
HINWEIS
Alle Bedieneinheiten zeigen den Datenaustausch mit der SMARTCARD oder den aktivierten
zweiten Motorparametersatz (Menü 21) an. Diese Vorgänge werden wie folgt am Display
angezeigt:
Datenzugriff auf SMARTCARD
aktiv
Zweiter Motorparametersatz aktiv
Unidrive SP Kurzhandbuch
Ausgabe: 2
Elektrische Bedienung und Basispar-
Installation Softwarestruktur
5.1.2
Das Display hat drei Textzeilen.
In der oberen Zeile wird links der Umrichterstatus
oder das aktuelle Menü mit dem gerade angezeigten
Parameter eingeblendet. Der Wert des Parameters
oder die spezifische Fehlerabschaltungsart wird
rechts angezeigt.
In den unteren beiden Zeilen wird der Name des
Parameters oder der Hilfetext angezeigt.
Abbildung 5-2 SM-Bedieneinheit Plus
Modus-Taste
(schwarz)
Steuertasten
Joypad
Rechts-/Linkslauf (blau)
Stop-/Reset-Taste (rot)
Starttaste (grün)
Navigations Tasten
Modus-Taste (schwarz)
Stop-/Reset-Taste (rot)
Taste dient auch zum Zurücksetzen des Umrichters.
SM-Bedieneinheit/
SP0 Bedieneinheit
Der Dezimalpunkt nach der vierten
Ziffer im oberen Display blinkt.
Der Dezimalpunkt nach der dritten
Ziffer im oberen Display blinkt.
www.controltechniques.com
Inbetrieb- Erweiterte
ameter nahme Parameter
SM-Keypad Plus (LCD)
SM-Bedieneinheit Plus
In der linken unteren Ecke des
Displays wird 'CC' angezeigt.
In der linken unteren Ecke des
Displays wird 'Mot2' angezeigt.
Fehler- UL Listing
Appendix
suche Information
Modus-Taste (schwarz)
Hilfetaste
Joypad
