Guida introduttiva

In questo capitolo sono trattati le interfacce utente, la struttura dei menu e il livello di sicurezza del
convertitore.
5.1

Comprensione del display

Sono disponibili due tipi tastiera per Unidrive SP.L' SM-Keypad/SP0 ha un visualizzatore a LED mentre l'
SM Keypad Plus ha un visualizzatore LCD.
Il Size 0 accetta solo l' SP0 Keypad.
Sui size da 1 a 6 possono essere utilizzati sia l' SM Keypad che l' SM Keypad Plus.
Per queste taglie l' SM Keypad Plus puo' essere remotata per il montaggio sulla porta del quadro.
5.1.1 Tastiera SM/SP0 (LED)
Il display è composto da due righe orizzontali di
visualizzatori LED a 7 segmenti.
Nel display superiore viene mostrato lo stato del
convertitore o il menu corrente e il numero del
parametro attualmente visualizzato.
Nel display inferiore viene mostrato il valore del
parametro o il tipo specifico di allarme.

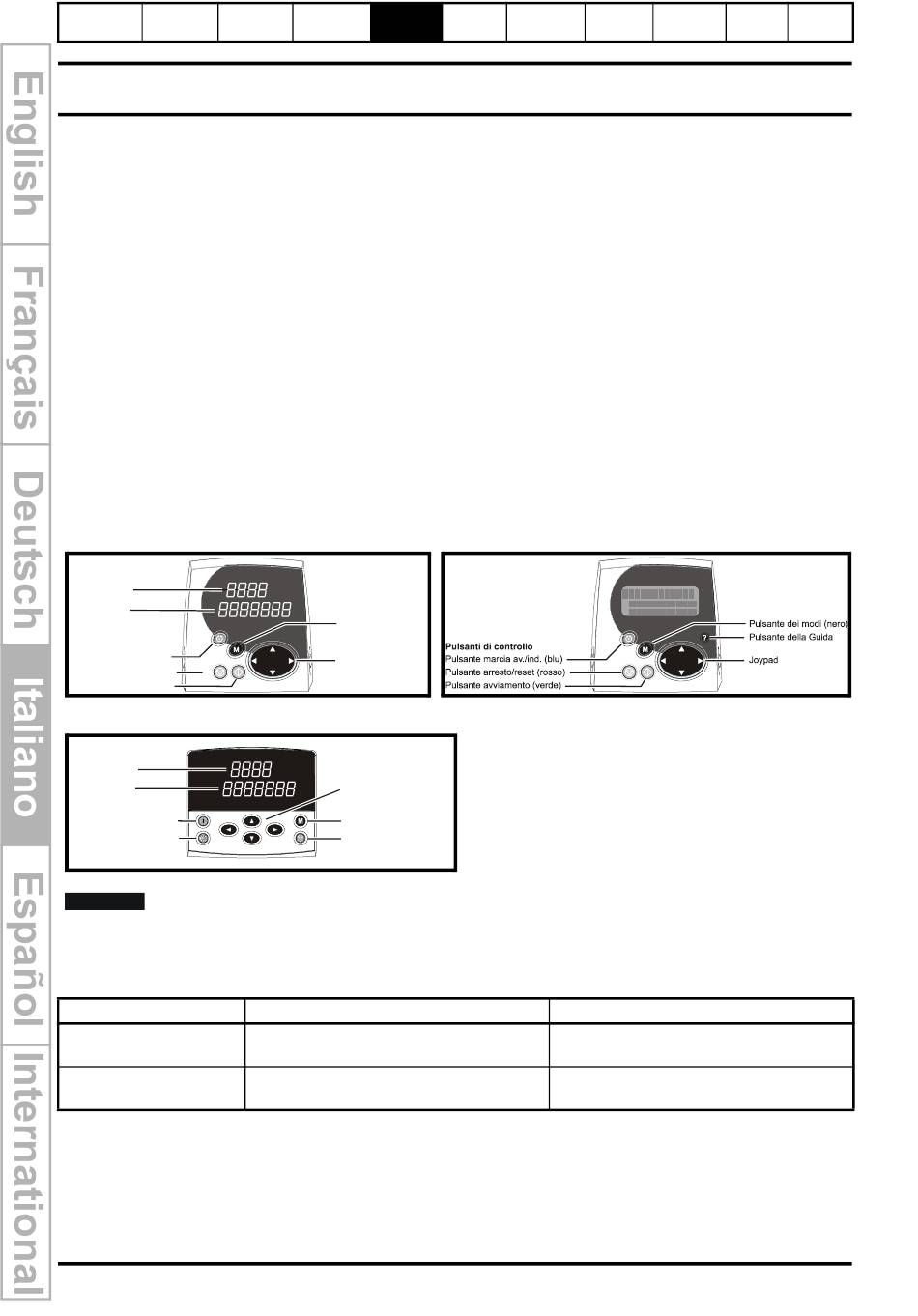

Figura 5-1 Tastiera SM
Display superiore
Display inferiore
Pulsanti di controllo
Pulsante marcia av./ind. (blu)
Pulsante arresto/reset (rosso)
Pulsante avviamento (verde)
Figure 5-3 Tastiera SP0
Display superiore
Display inferiore
Pulsante avviamento (verde)
Pulsante marcia av./ind. (blu)
Il pulsante rosso di arresto serve anche per resettare il convertitore.
NOTA
Tutte le Keypad sono in grado di visualizzare quando si sta accedendo alla SMARTCARD sia
in lettura che in scrittura o quando e' attiva una seconda mappatura motore (menu 21)
Queste indicazioni sono visualizzate sui display come segue.
Accesso a
SMARTCARD in corso
Mappatura del secondo
motore attiva
186
Collegamenti Guida
elettrici introduttiva
Pulsante dei modi (nero)
Joypad
Tasti per indirizzamento
menu e parametri
Pulsante dei modi (nero)
Pulsante arresto/reset (rosso)
SM-Keypad/SP0 Keypad
Il punto decimale dopo la quarta cifra nel
display superiore lampeggia.
Il punto decimale dopo la terza cifra nel
display superiore lampeggia.
www.controltechniques.com
Parametri Azionamento Parametri
base del motore avanzati
5.1.2 Tastiera SM Plus (LCD)
Il display presenta tre righe di testo.
La riga superiore mostra lo stato del convertitore o il
menu corrente, nonché a sinistra il numero del
parametro attualmente visualizzato e a destra il valore
del parametro o il tipo specifico di allarme.
Le due righe sottostanti visualizzano il nome del
parametro o il testo della guida.
Figura 5-2 Tastiera SM Plus
Il simbolo 'CC' compare nell'angolo
basso sinistro del display
Il simbolo 'Mot2' compare nell'angolo
basso sinistro del display
