Control Techniques Unidrive sp Kurzhandbuch Seite 206

Informazioni Informazioni Installazione
sulla sicurezza sul prodotto meccanica

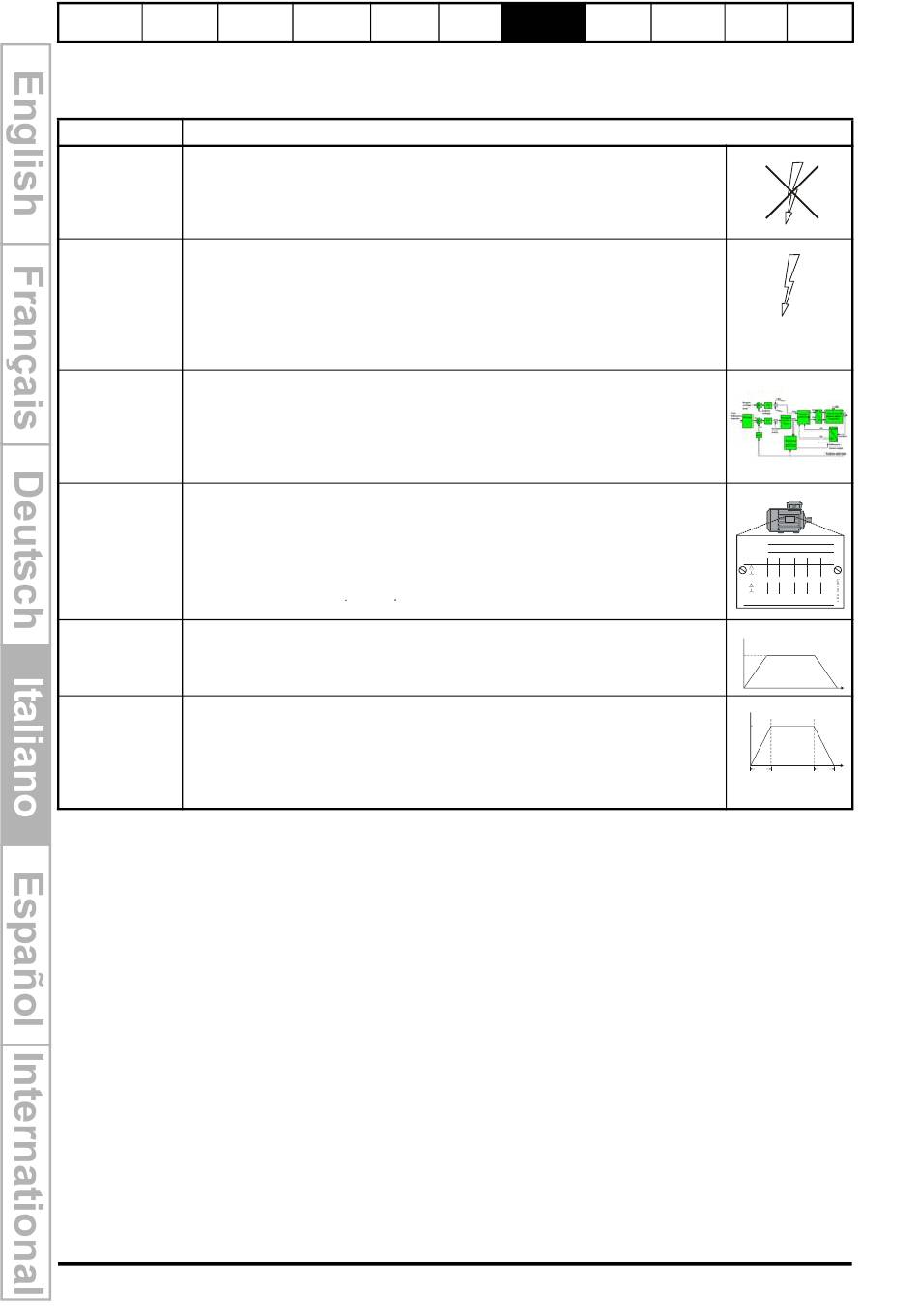

7.2.2 Modo RFC
Motore a induzione
Azione
Assicurasi che:
Prima del
• Il segnale di Abilitazione azionamento non sia applicato (terminale 31)
collegamento
• Il segnale di Marcia non sia applicato
dell'alimentazione
• Il motore e il dispositivo di retroazione siano collegati
Assicurasi che:
• Sull'azionamento sia visualizzato "inh"
Collegamento Se l'azionamento va in allarme, vedere il Capitolo 9 Funzioni diagnostiche a
dell'azionamento pagina 213.
all'alimentazione Solo taglia 0: Se non utilizzata nessuna resistenza di frenatura, il drive andra'
in trip 'br.th'. Se non fosse richiesta la resistenza di frenatura allora
impostare Pr 0.51 a 8 per disabilitare il trip
Selezionare il
modo RFC e
disabilitare • Impostare il Pr 3.24 = 1 sul modo RFC selezionato
l'allarme di • Impostare il Pr 3.40 = 0
rottura filo
dell'encoder
Immettere:
• Frequenza nominale del motore nel Pr 0.47 (Hz)
Immissione dei
• Corrente nominale del motore nel Pr 0.46 (A)
dati nominali
• Velocità nominale del motore (velocità base - velocità di scorrimento) nel
della targhetta
Pr 0.45 (giri/min.)
del motore
• Tensione nominale del motore nel Pr 0.44 (V) - controllare se il
collegamento è a
Impostazione
Immettere:
della velocità
• Velocità massima nel Pr 0.02 (giri/min.)
massima
Immettere:
Impostazione dei • Tempo di accelerazione nel Pr 0.03 (s/1000 giri/min.)
tempi di • Tempo di decelerazione nel Pr 0.04 (s/1000 giri/min.) (se è installato un
accelerazione / resistore di frenatura, impostare il Pr 0.15 = FAST. Assicurarsi inoltre
decelerazione che il Pr 10.30 e il Pr 10.31 siano impostati correttamente, altrimenti si
possono produrre anzitempo degli allarmi "It.br").
206
Collegamenti Guida Parametri
elettrici introduttiva base
o a
www.controltechniques.com
Azionamento Parametri
del motore avanzati diagnostiche
Dettagli
Guida rapida dell'Unidrive SP
Funzioni UL Listing
Appendix
Information
Mot X XXXXXXXXX
No XXXXXXXXXX kg
IP55 I.cl F ° C 40 s S1
V Hz min -1 kW cosφ A
230 50 1445 2.20 0.80 8.50
400 4.90
CN = 14.5Nm
240 50 1445 2.20 0.76 8.50
415 4.90
CN = 14.4Nm
CTP- VEN 1PHASE 1=0,46A P=110W R.F 32MN
0.02
1000rpm
0.03 0.04
Versione numero: 2
t
t
