sotto al drive.
Nella taglia 1, le connessioni di massa del motore e dell' alimentazione sono eseguite
utilizzando dadi M5 localizzabili vicino ad entrambi i lati vicino al connettore di potenza.
Nella taglia 2, le connessioni di massa del motore e dell' alimentazione sono eseguite
utilizzando la squadretta posizionata sotto al drive
Nella taglia 3, le connessioni di massa del motore e dell' alimentazione sono eseguite
utilizzando bulloni M6 localizzabili sulla piastra che sporge dal dissipatore tra i terminali dell'
alimentazione AC ed i terminali del motore.
Nelle taglie da 4 a 6, le connessioni di massa del motore e dell' alimentazione sono eseguite
utilizzando le colonnine filettate M10 localizzabili sopra e sotto al drive vicino alle connessioni
di potenza.
Per maggiori informazioni, vedere la Figura 4-1.
L'impedenza dell'anello di terra deve essere conforme ai requisiti delle norme locali sulla
sicurezza.
Il convertitore deve essere messo a terra mediante un collegamento in grado di sostenere
un'eventuale corrente di guasto finché il dispositivo di protezione (fusibile, ecc.) non scollega
AVVERTENZA
l'alimentazione in c.a.
I collegamenti di terra devono essere ispezionati e provati a intervalli regolari e appropriati.

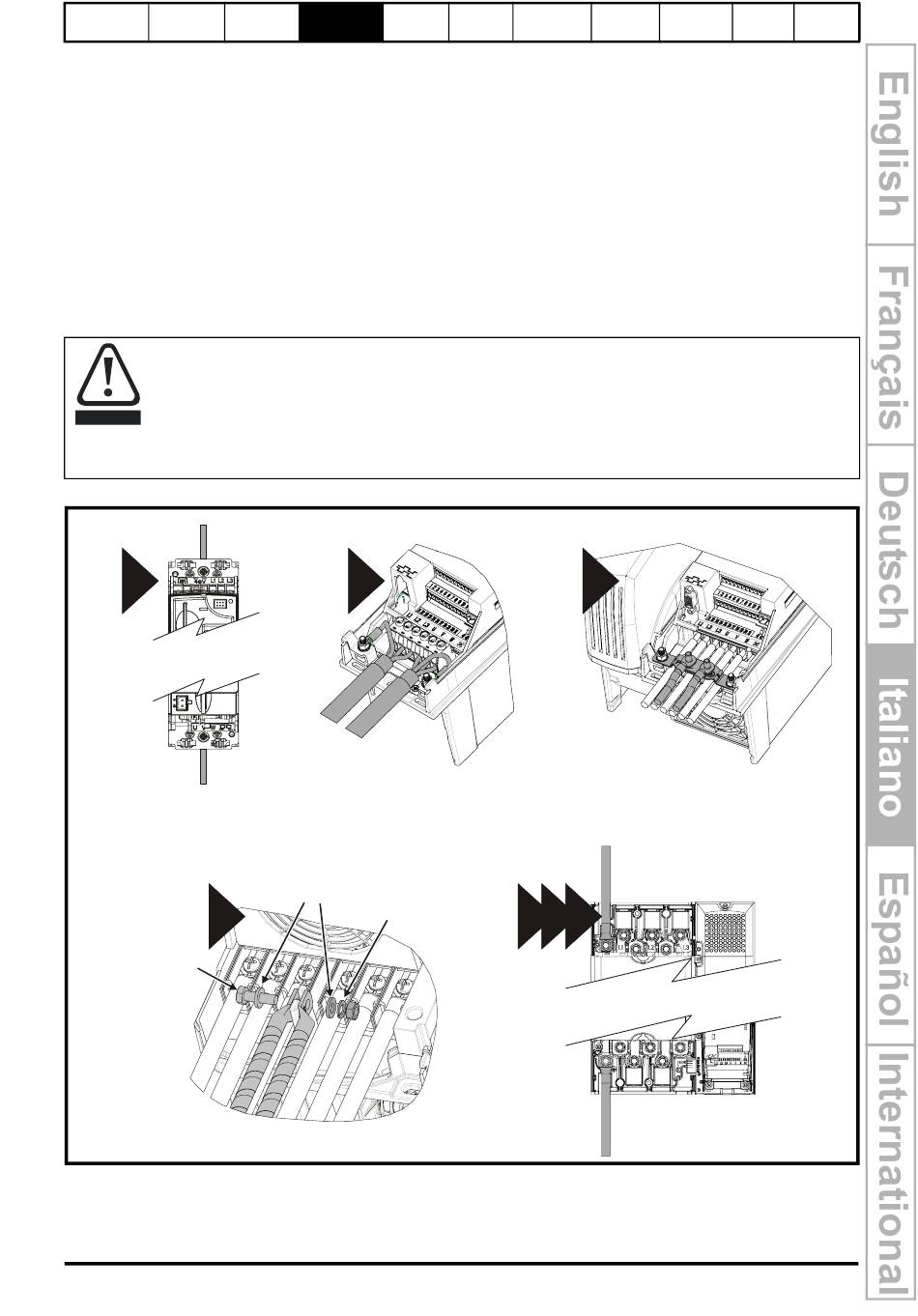

Figura 4-1
Massa
alimentazione
0
Massa
motore
3
Vite M6
4.3

Connessioni dell'encoder

Vedere la sezione 10.12 a pagina 301.
Guida rapida dell'Unidrive SP
Versione numero: 2
Collegamenti Guida
elettrici introduttiva
1
Rondelle piane
Rondella elastica
www.controltechniques.com
Parametri Azionamento Parametri
base del motore avanzati
2
Massa
alimentazione
4 5 6
Massa
motore
