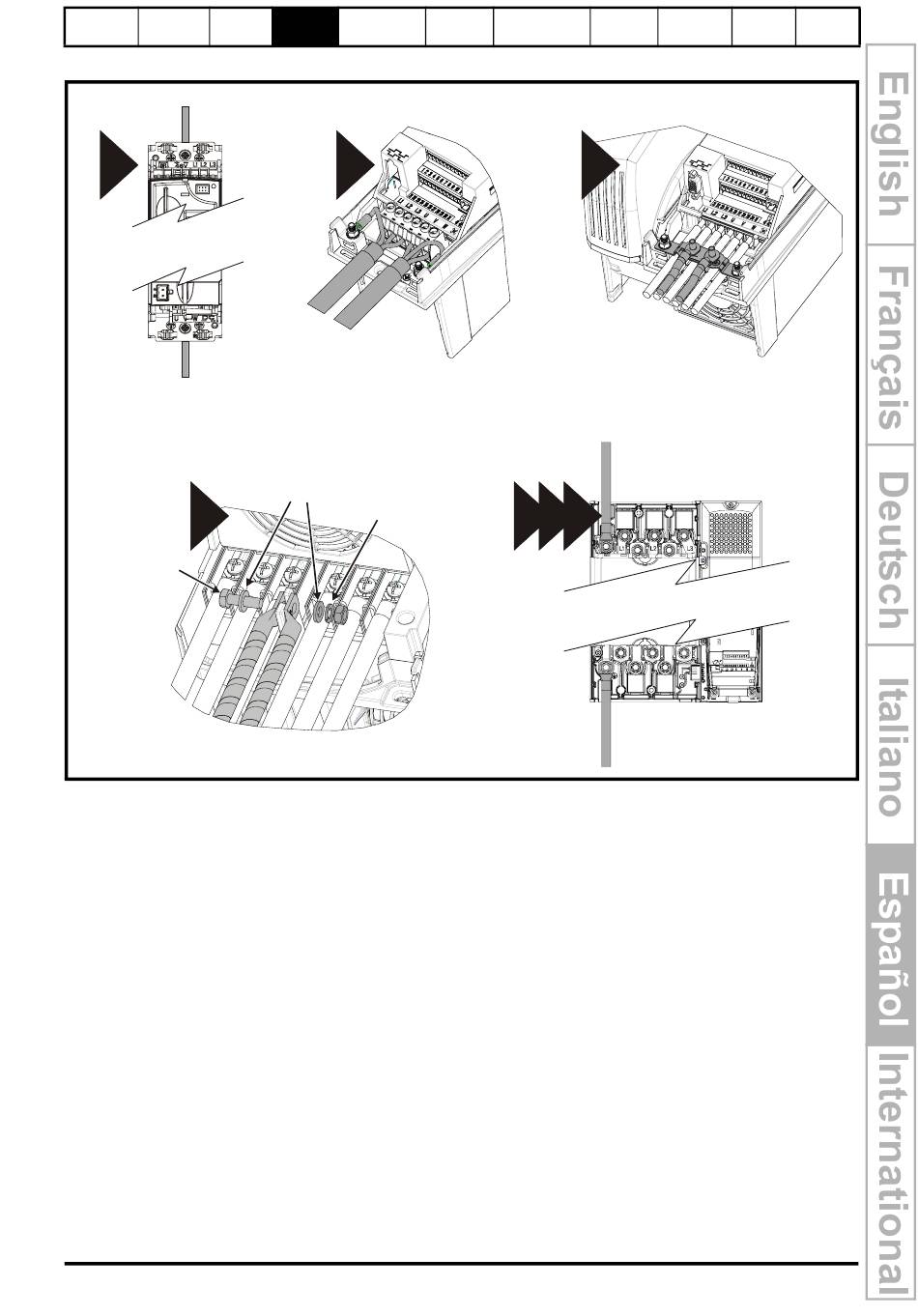

Figure 4-1
Tierra de
alimentación
0
Tierra
de motor
3
Perno M6
4.3

Conexiones del codificador

Consulte la sección 10.12 en la página 301.
4.4

Conexiones de comunicaciones serie

Consulte la sección 10.13 en la página 302.
4.5

Conexiones de apantallamiento

Para garantizar la supresión de emisiones de radiofrecuencia y una buena
inmunidad al ruido, es preciso cumplir las directrices siguientes. En particular, se
recomienda atenerse estrictamente a las directrices relacionadas con el cable del
encoder si se quieren evitar las interferencias que provoca el ruido eléctrico en el
funcionamiento del encoder.
Utilice las abrazaderas y tomas de tierra suministradas con el accionamiento para
conectar las pantallas.
Cable del motor: Utilice un cable con blindaje total. Para conectar el blindaje del cable
del motor al terminal de tierra del bastidor del motor, utilice una conexión los más corta
posible que no supere los 50 mm (2 plg) de longitud. Un blindaje con terminación total
de 360° en el alojamiento del terminal del motor ofrece ventajas.
Cable del encoder: Para un apantallamiento óptimo, utilice el cable con blindaje total y
