4.4

Collegamenti delle comunicazioni seriali

Vedere la sezione 10.13 a pagina 302.
4.5

Collegamenti dello schermo dei cavi

Al fine di assicurare la soppressione dell'emissione in radiofrequenza e una buona
immunità dai disturbi, occorre rispettare le linee guida seguenti. Si raccomanda in
particolare di seguire scrupolosamente le linee guida riguardanti il cavo dell'encoder al fine di
evitare disturbi al funzionamento dell'encoder dovuti al rumore elettrico.Per la terminazione
degli schermi sul convertitore, servirsi della staffa e della piastrina di messa a terra.
Cavo motore: Utilizzare un cavo con uno schermo totale. Collegare lo schermo del cavo del
motore al terminale di messa a terra del telaio del motore mediante un elemento di
connessione che sia il più corto possibile e comunque non superiore a 50 mm (2 in). È
vantaggioso provvedere a una terminazione a 360° dello schermo sull'alloggiamento dei
terminali del motore.
Cavo dell'encoder: per le migliori condizioni di schermatura, utilizzare un cavo con uno
schermo totale e schermi separati sui doppini, quindi collegare il cavo come illustrato nella
Figura 4-2. Bloccare lo schermo totale a superfici metalliche collegate a terra sia sull'encoder,
sia sul convertitore.
Cavo del resistore di frenatura: il resistore di frenatura opzionale deve anch'esso essere
cablato con un cavo schermato. Qualora fosse utilizzato un filo non schermato, fare
riferimento alla Guida Unidrive SP dell'utente.
Cavi dei comandi: se il cablaggio dei comandi deve uscire dal contenitore, occorre che sia
schermato e che lo schermo/i sia bloccato sul convertitore mediante una staffa di messa a
terra. Rimuovere la copertura isolante esterna del cavo per assicurare che lo schermo/i faccia
contatto con la staffa, mantenendo però intatto lo schermo/i fino alla minore distanza possibile
dai terminali.

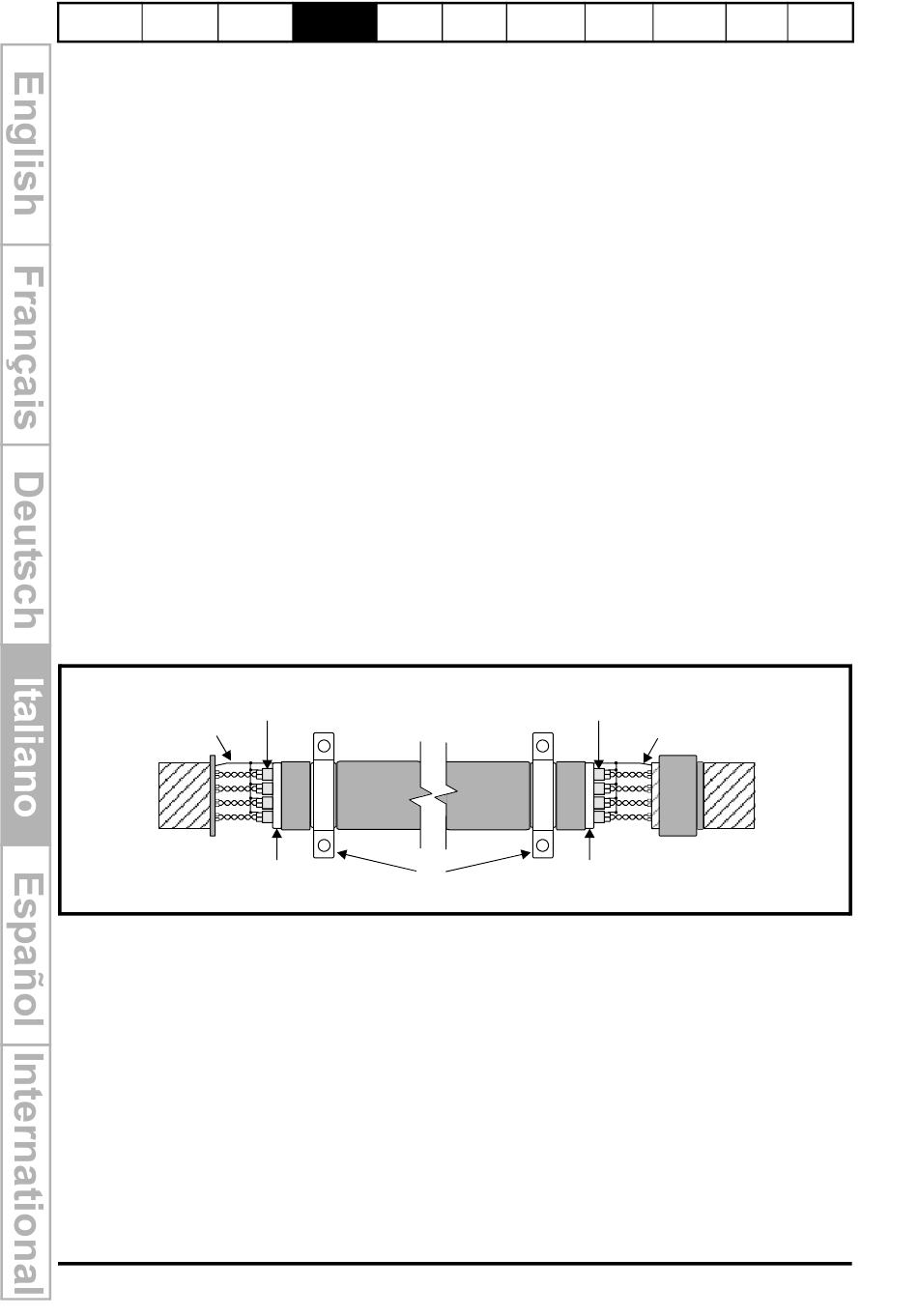

Figura 4-2 Collegamento dello schermo dei cavi di retroazione
Collegamento
dello schermo
allo 0V
Collegamento
al convertitore
184
Collegamenti Guida
elettrici introduttiva
Schermo
del
doppino
Cavo
Shermo
Morsetto di terra
del cavo
sullo schermo
www.controltechniques.com
Parametri Azionamento Parametri
base del motore avanzati
Schermo
del
doppino
Shermo
del cavo
Guida rapida dell'Unidrive SP
Funzioni UL Listing
Appendix
diagnostiche Information
Collegamento
dello schermo
allo 0V
Collegamento
al motore
