Procedimientos iniciales

Este capítulo ofrece una introducción a las interfaces de usuario, la estructura de menús y el nivel
de seguridad del accionamiento.

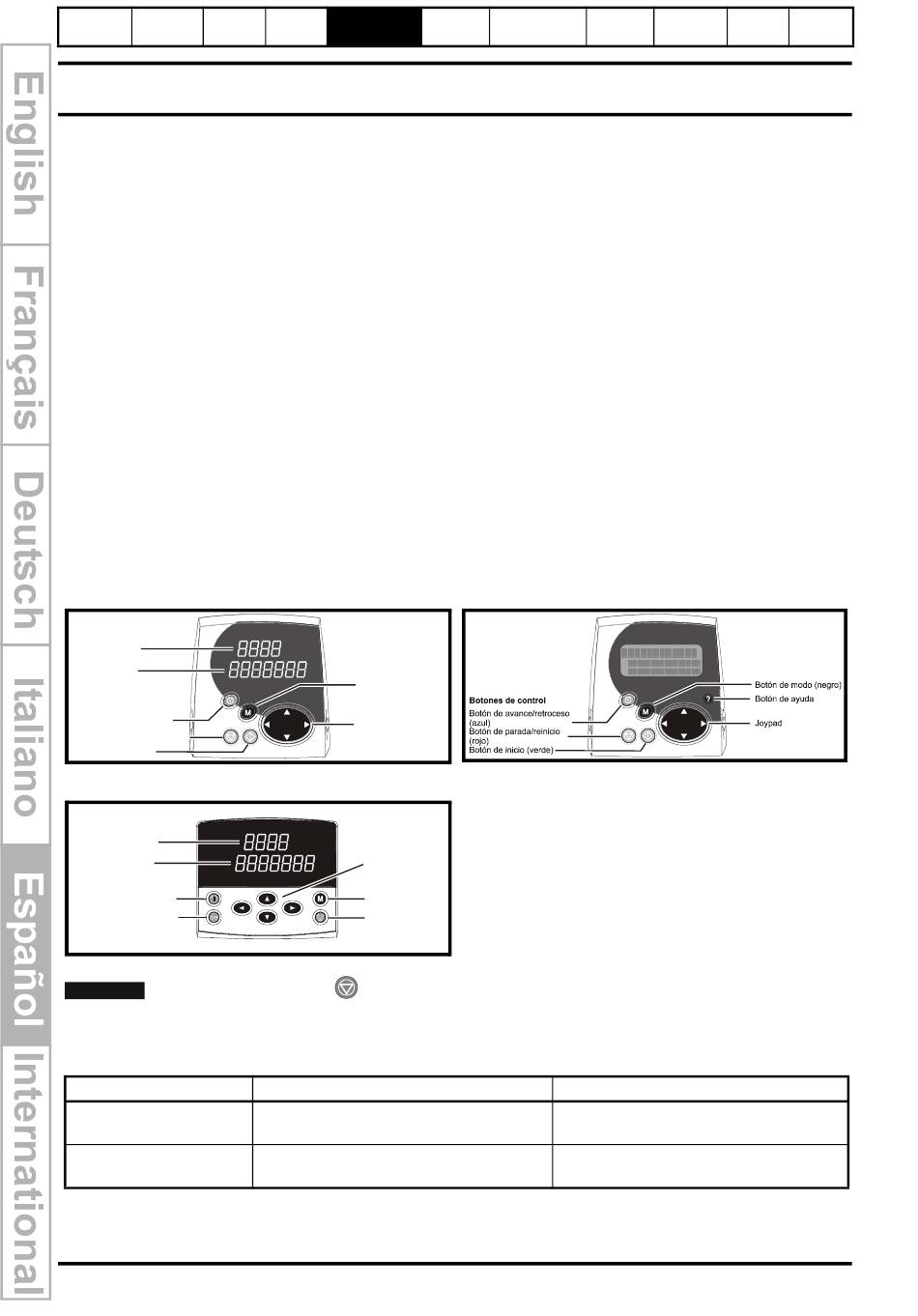

5.1 Análisis de la pantalla
Existen 2 tipos de Teclado para el Unidrive SP. La SM-Keypad/SP0 Keypad es de LEDs y la SM-
Keypad Plus es de LCDs.
Talla 0 : Solo el SP0 Keypad puede ser montado sobre el accionamiento.
Tallas 1 a 6 : Ambos , el SM-Keypad y el SM-Keypad Plus pueden ser montados en los
accionamientos.
Para todas las tallas , el SM-Keypad Plus puede ser montado remotamente ó en la puerta del
armario.
5.1.1 Teclado SM / SP0 (LED)
La pantalla consta de dos líneas horizontales
de indicadores LED de 7 segmentos.
En la indicación superior se muestra el estado
del accionamiento o el menú y el número del
parámetro presentados.
En la indicación inferior aparece el valor del
parámetro o un tipo de desconexión concreto.
Figure 5-1 Teclado SM / SP0
Indicador superior
Indicador inferior
Botones de control
Botón de avance/retroceso
(azul)
Botón de parada/reinicio (rojo)
Botón de inicio (verde)
Figure 5-3 Teclado SP0
Indicador superior
Indicador inferior
Botón de inicio (verde)
Botón de avance/
retroceso (azul)
El botón de parada rojo
NOTA
Todos los Keypads pueden indicar cuando se introduce una SMARTCARD ó cuando el
Segundo mapa de motor está activo (menú 21). Ambas posibilidades se muestran en la
pantalla del modo siguiente:
Acceso de
SMARTCARD en curso
Segundo mapa motor
activo
242
Instalación Procedimientos Parámetros
eléctrica iniciales
Botón de modo (negro)
Joypad
Teclas de
navegación
Botón de modo
(negro)
Botón de parada/
reinicio (rojo)
también sirve para reiniciar el accionamiento.
Teclado SM (SM-Keypad/SP0 Keypad)
La coma (punto) decimal tras el cuarto
dígito del indicador superior parpadea.
La coma (punto) decimal tras el tercer
dígito del indicador superior parpadea.
www.controltechniques.com
Puesta en Parámetros
básicos marcha del motor avanzados
5.1.2 Teclado SM Plus (LCD)
La pantalla consta de tres líneas de texto.
En la línea superior se muestra el estado del
accionamiento o el menú actual, así como el
número del parámetro a la izquierda y el valor
del parámetro o el tipo de desconexión
específico a la derecha.
En las dos líneas inferiores aparece el nombre
del parámetro o el texto de ayuda.
Figure 5-2 Teclado SM Plus
Teclado SM Plus (SM-Keypad Plus)
Aparece el símbolo 'CC' en la esquina
inferior izquierda de la pantalla.
Aparece el símbolo 'Mot2' en la esquina
inferior izquierda de la pantalla.
