Funzionamento da tastiera

5.2.1

Pulsanti di controllo

La tastiera è composta da:
1. Joypad - serve per spostarsi nella struttura dei parametri e cambiarne i valori.
2. Pulsante dei modi - serve per passare da un modo di visualizzazione all'altro -
visualizzazione parametri, modifica parametri, stato.
3. Tre pulsanti di controllo - servono per controllare il convertitore qualora sia stato
selezionato il modo di funzionamento da tastiera.
4. Pulsante della Guida (solo tastiera SM Plus) - visualizza brevemente il testo con la
descrizione del parametro selezionato.
Il pulsante della Guida passa al modo di guida ai parametri dagli altri modi di visualizzazione.
Le funzioni su e giù del joypad scorrono il testo della guida consentendo la visualizzazione
dell'intera stringa. Le funzioni destra e sinistra del joypad non vengono utilizzate quando è
visualizzato il testo della guida.
Gli esempi di visualizzazione riportati in questa sezione mostrano il display a LED a 7
segmenti della tastiera SM. Per la tastiera SM Plus, gli esempi sono gli stessi, salvo che le
informazioni visualizzate nella riga inferiore nel modello SM compaiono, nel modello SM Plus,
nel lato destro della riga superiore.

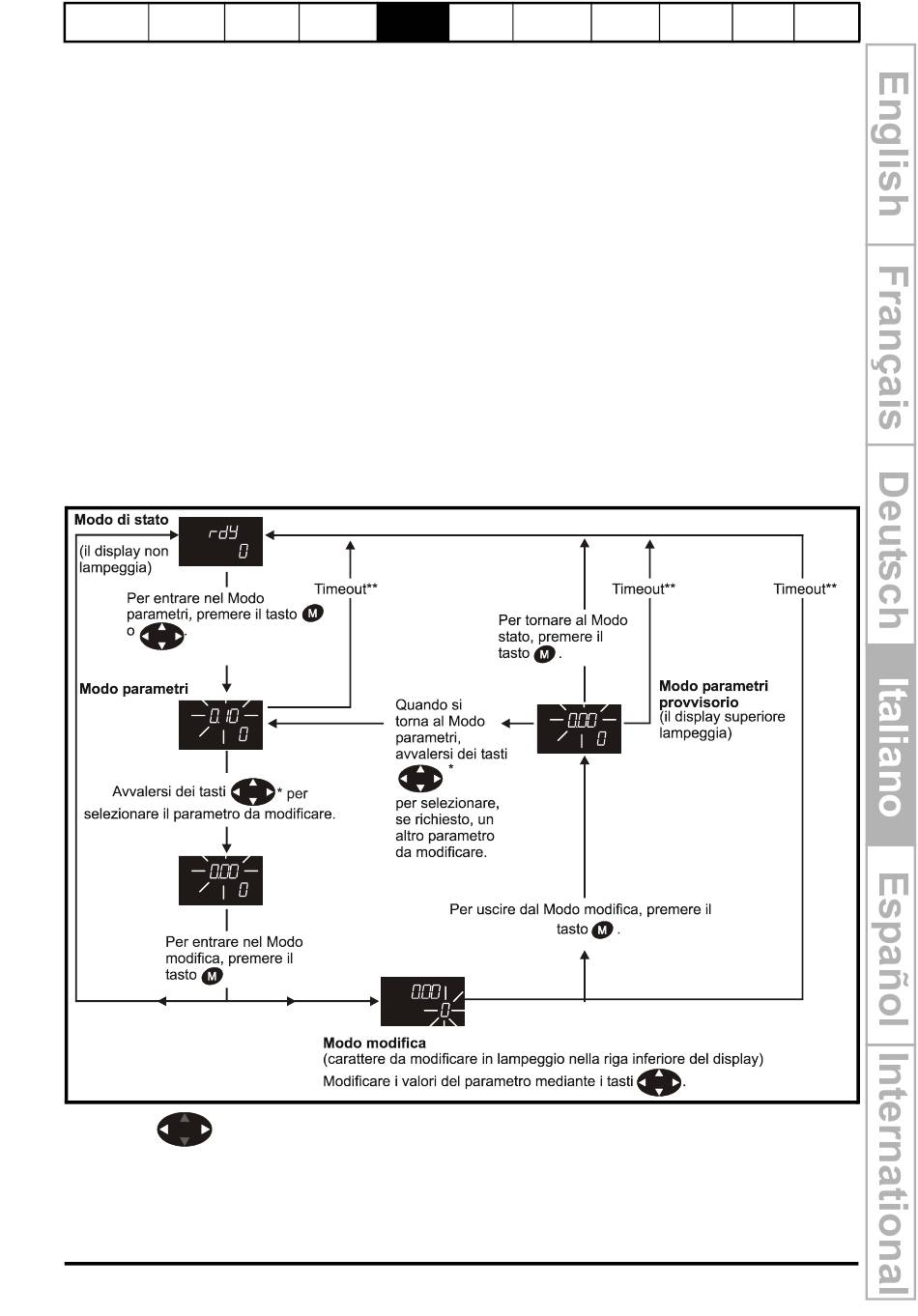

Figura 5-4 Modi del display
(il display
superiore
lampeggia)
*
abilitato l'accesso L2 (Pr 0.49). Vedere la sezione 5.11 a pagina 193.
**Timeout
Guida rapida dell'Unidrive SP
Versione numero: 2
Collegamenti Guida
elettrici introduttiva
può essere utilizzato unicamente per il passaggio da un menu all'altro se è stato
definito dal Pr 11.41 (valore di default = 240 s).
