5.2

Fonctionnement clavier

5.2.1 Touches commande
Le clavier est constitué de :
1. Joypad - utilisé pour naviguer à travers les menus, les paramètres et changer les
valeurs des paramètres.
2. Touche Mode - sert à basculer entre les modes d'écran Visualisation Paramètres,
Édition paramètres, État.
3. Trois touches de commande - utilisées pour contrôler le variateur en Mode Clavier.
4. Touche Aide (clavier SM-Keypad Plus uniquement) - affiche une description brève
du paramètre sélectionné.
La touche Aide bascule entre les autres modes d'affichage et le mode d'aide sur les
paramètres. Les fonctions vers le haut et vers le bas sur le joypad permettent de faire
défiler le texte d'aide pour l'afficher dans son intégralité. Les fonctions vers la droite et
vers la gauche sur le joypad n'ont aucun effet lors de l'affichage du texte d'aide.
Les exemples d'affichage fournis dans cette section présentent l'affichage du clavier
SM-Keypad à 7 segments LED. Ces exemples sont identiques pour le clavier
SM-Keypad Plus, excepté que les informations affichées sur la ligne inférieure du
clavier SM-Keypad apparaissent à droite de la ligne supérieure sur le clavier
SM-Keypad Plus.

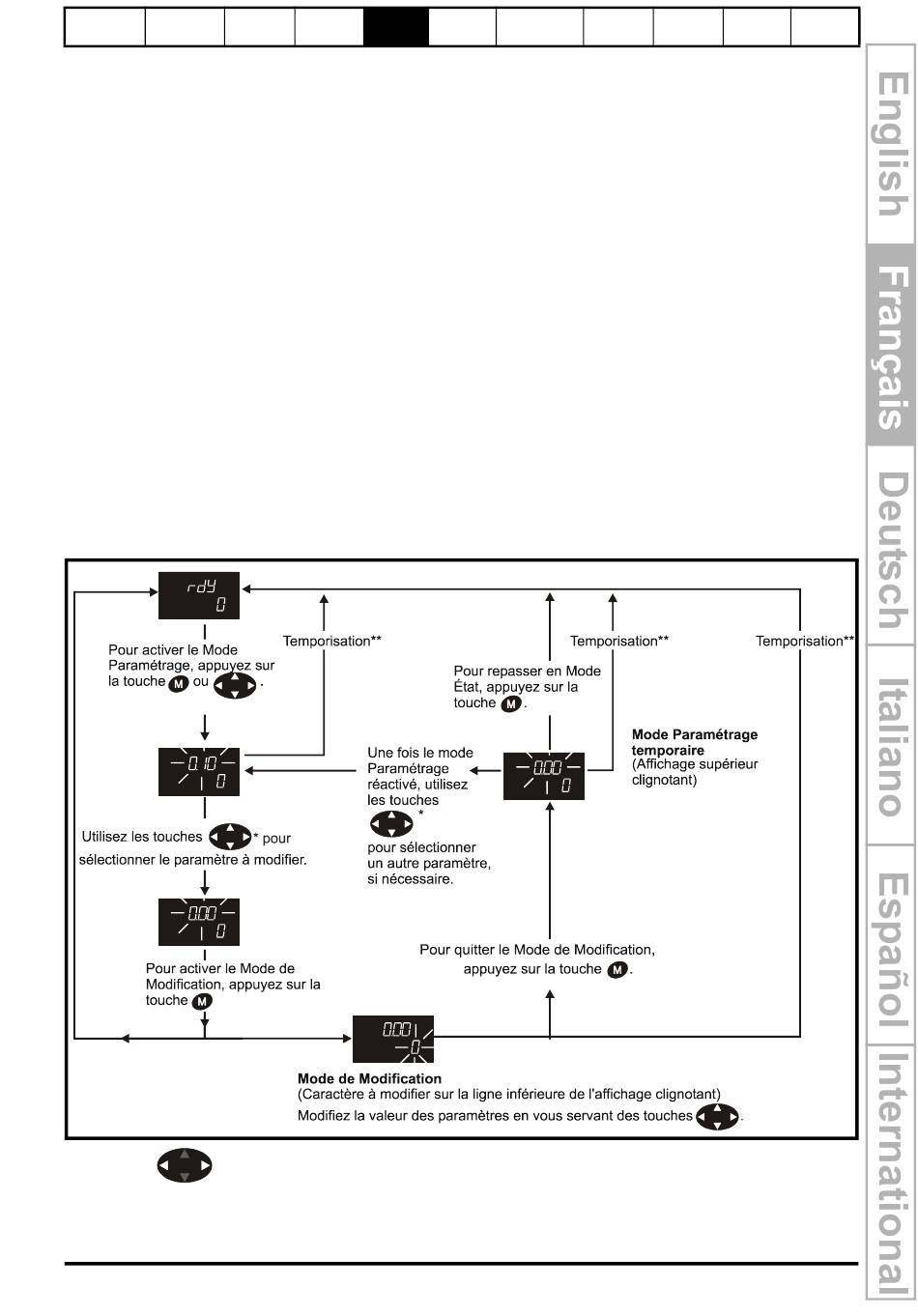

Figure 5-4 Modes Affichage
Mode État
(Affichage
non clignotant)
Mode
Paramétrage
(Affichage
supérieur
clignotant)
Paramètre en Paramètre en
lecture seule (LS) lecture-écriture (LE)
* peut seulement être utilisé pour se déplacer entre les menus si l'accès L2 a
été activé (Pr 0.49). Voir section 5.11 Niveau d'accès aux paramètres et
sécurité à la page 79.
**Pause définie par Pr 11.41 (valeur par défaut = 240 s).
