Bedienung der Bedieneinheit

5.2.1

Bedienelemente

Die Bedieneinheit umfasst:
1. Joypad: zum Navigieren durch die Parameterstruktur und zum Ändern der
Parameterwerte.
2. eine Modus Taste: zum Umschalten zwischen den Display-Modi Parameter anzeigen,
Parameter ändern und Status.
3. drei Steuertasten: zum Steuern des Umrichters bei aktiviertem Bedieneinheitsmodus.
4. Hilfetaste (nur SM-Bedieneinheit Plus): zum vorübergehenden Anzeigen einer
Beschreibung des ausgewählten Parameters.
Mit der Hilfetaste kann zwischen Display-Modi und Parameter-Hilfemodi umgeschaltet
werden. Mit den Nach-oben- und Nach-unten-Pfeiltasten des Joypads können Sie zum
Anzeigen des gesamten Text einen Bildlauf durchführen. Bei der Anzeige von Hilfetext haben
die Nach-rechts- und Nach-links-Pfeiltasten des Joypads keine Funktionen.
In den in diesem Abschnitt dargestellten Beispielen ist das aus 7 Segmenten bestehende
LED-Display der SM-Bedieneinheit abgebildet. Die Beispiele sind für die SM-Bedieneinheit
Plus identisch, jedoch mit der Ausnahme, dass die bei der SM-Bedieneinheit in der unteren
Zeile angezeigten Informationen bei der SM-Bedieneinheit Plus in der oberen Zeile rechts
angezeigt werden.

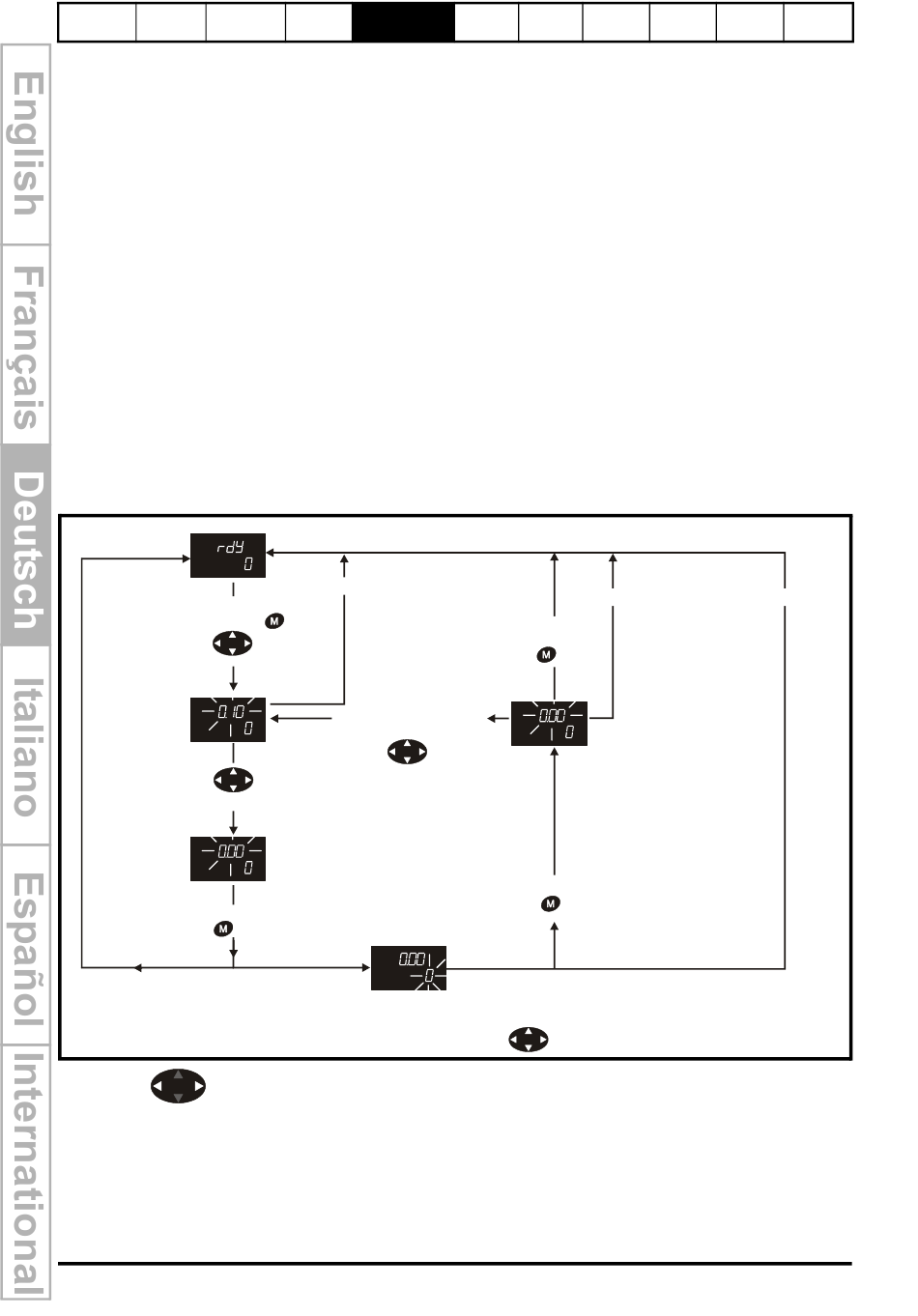

Abbildung 5-4 Betriebsarten des Displays
Statusmodus
( Display blinkt nicht )
Zum Wechseln in den
Parametermodus
oder
Parametermodus
(Oberes
Display blinkt)
Mit den Tasten
zum Einstellen auswählen
Zum Wechseln in den Editiermodus
Taste
(LS) Schreib-/Lese
(Read / Write)
* kann nur zum Umschalten zwischen Menüs verwendet werden, wenn der L2-
Zugang (Pr 0.49) aktiviert worden ist. Siehe Abschnitt 5.11 auf Seite 136.
**Zeitbegrenzung wird durch Pr 11.41 (Standardwert = 240s) festgelegt.
130
Elektrische Bedienung und
Installation Softwarestruktur
Zeitbegrenzung**
Taste
drücken
Nach Rückkehr in den
Parametermodus können
mit den Tasten
weitere Parameter zum
* Parameter
Ändern ausgewählt werden,
falls gewünscht
drücken
(NL) Nur Lese
Parameter
Editiermodus
(Als Zeichen, dass geändert werden kann, blinkt die untere Display-Zeile)
Parameterwerte mit den Tasten
www.controltechniques.com
Basispar- Inbetrieb- Erweiterte
ameter nahme Parameter
Zeitbegrenzung**
Zur Rückkehr in
den Statusmodus
Taste drücken
*
Zum Beenden des Editiermodus
Taste drücken
eingeben.
Fehler- UL Listing
Appendix
suche Information
Zeitbegrenzung**
Temporärer
Parametermodus
(Oberes Display blinkt)
