Raccordements au codeur

Voir la section 10.12 à la page 301.
4.4 Connexions de communication série
Voir la section 10.13 à la page 302.
4.5

Connexions du blindage

Respectez les directives suivantes afin d'assurer la suppression des émissions
en fréquence radio et une bonne immunité au bruit. Il est particulièrment
recommandé que les directives pour le câble du codeur soient strictement respectées
afin d'éviter que le bruit électrique ne perturbe le fonctionnement du codeur.
Utilisez l'étrier et le support pour prise de terre fournis avec le variateur pour raccorder
les blindages au variateur.
Câble moteur : Utilisez un câble muni de blindage complet. Connectez le blindage du
câble moteur à la borne de mise à la terre de la carcasse du moteur au moyen d'un
raccord aussi court que possible et ne dépassant pas 50 mm. Un blindage à 360° allant
au bornier du moteur est bénéfique.
Câble codeur : pour une meilleure protection, utilisez un câble avec blindage complet
et des blindages par paires torsadées, branchez les câbles tel qu'illustré à la Figure 4-2.
Fixez le blindage aux surfaces métalliques de mise à la terre du codeur et du variateur.
Câble de la résistance de freinage : la résistance de freinage optionnelle doit
également être connectée avec un câble blindé. Si un câble non blindé est requis, voir
le Guide d'utilisation Unidrive SP à titre indicatif.
Câbles de commande : lSi le câblage de commande doit passer hors de l'armoire, il
doit être blindé et le(s) blindage(s) doit / doivent être fixé(s) au variateur à l'aide du
support de mise à la terre. Retirez le revêtement externe isolant du câble pour vous
assurer que le(s) blindage(s) est / sont en contact avec le support, mais laissez le(s)
blindage(s) intact(s) aussi près que possible des bornes..

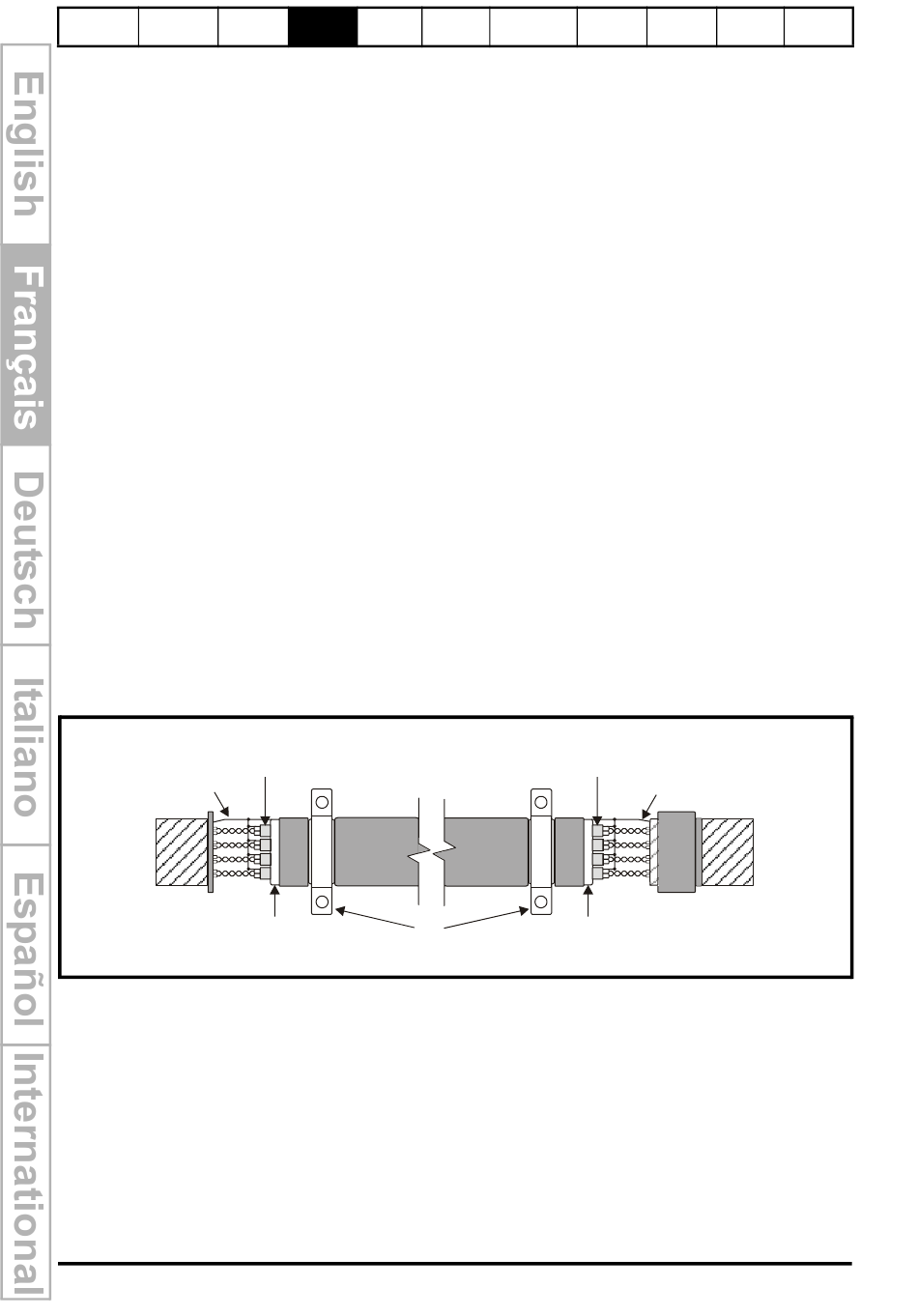

Figure 4-2 Raccordements du câble retour vitesse
