Technische Beschreibung des ZG $5-135U
1.4.2
Dezentrale Kopplung
Eine dezentrale Kopplung liegt vor, wenn die Erweiterungsgeräte in einem vom Zentralgerät wei-
ter entfernten Schrank untergebracht sind. Die gesamte Leitungslänge vom ZG bis zum entfem-
testen EG darf vorgegebene Entfernungen nicht überschreiten. Diese Entfernungen hängen von
den eingesetzten Anschaltungen ab (siehe Kapitel 1.4.3, Tabelle: Beispiele von Kopplungsmög-
lichkeiten). Eine dezentrale Kopplung bis 600 m wird am Beispiel in Bild 4 dargestellt.

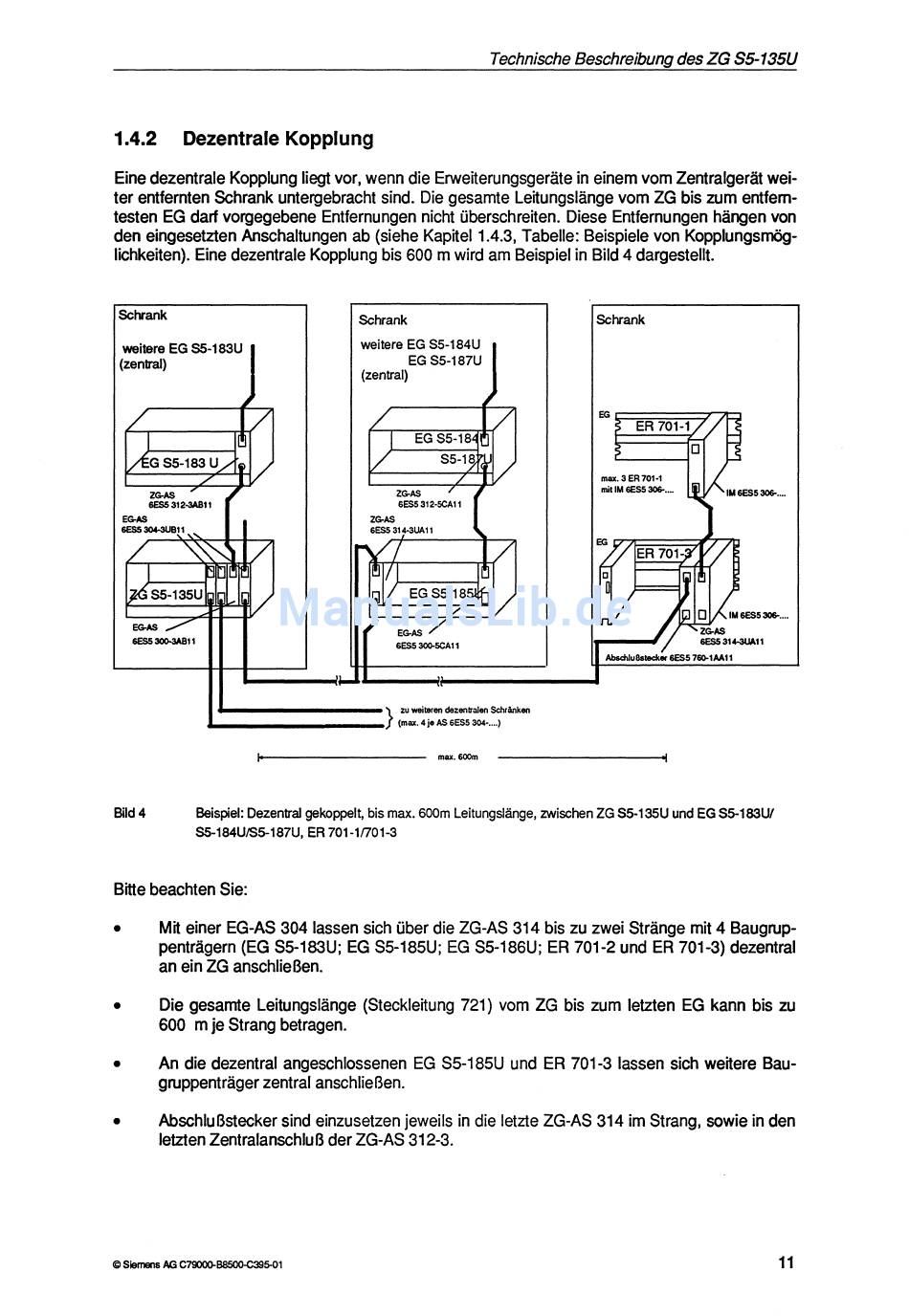

Bild 4
Beispiel: Dezentral gekoppelt, bis max. 600m Leitungslänge, zwischen
ZG
S5-135U und EG S5-183UI
S5-184UIS5-187U, ER 701 -1ff01-3
Bitte beachten Sie:
Schrank
Schrank
Mit einer EG-AS 304 lassen sich über die ZG-AS 314 bis zu zwei Stränge mit 4 Baugnip-
penträgern (EG S5-183U; EG S5-185U; EG S5-186U; ER 701 -2 und ER 701 -3) dezentral
an ein ZG anschließen.
Schrank
Die gesamte Leitungslänge (Steckleitung 721) vom ZG bis zum letzten EG kann bis zu
600 m je Strang betragen.
An die dezentral angeschlossenen EG S5-185U und ER 701-3 lassen sich weitere Bau-
gnippenträger zentral anschließen.
Abschlußstecker sind einzusetzen jeweils in die letzte ZG-AS 314 im Strang, sowie in den
letzten Zentralanschluß der ZG-AS 312-3.
C 2
Siemens AG C79000B8500C395-01
