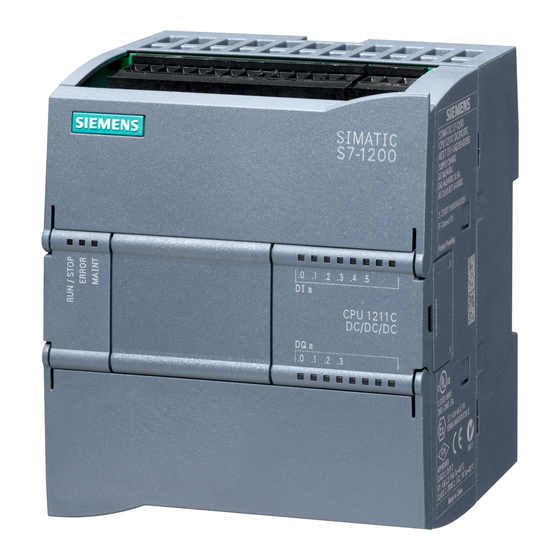

Siemens SIMATIC S7-1200 Funktionsbeschreibung
App
Vorschau ausblenden
Andere Handbücher für SIMATIC S7-1200:
- Systemhandbuch (849 Seiten) ,
- Gerätehandbuch (478 Seiten) ,
- Bedienhandbuch (234 Seiten)
Verwandte Anleitungen für Siemens SIMATIC S7-1200
Inhaltszusammenfassung für Siemens SIMATIC S7-1200
- Seite 1 Funktionsbeschreibung S7-1200 App SIMATIC S7-1200 FAQ Juli 2013 Service & Support Answers for industry.
- Seite 2 Fragestellung Dieser Beitrag stammt aus dem Siemens Industry Online Support. Es gelten die dort genannten Nutzungsbedingungen (www.siemens.com/nutzungsbedingungen). Durch den folgenden Link gelangen Sie direkt zur Downloadseite dieses Dokuments. http://support.automation.siemens.com/WW/view/de/74819592 Vorsicht Die in diesem Beitrag beschriebenen Funktionen und Lösungen beschränken sich überwiegend auf die Realisierung der Automatisierungsaufgabe.
-
Seite 3: Inhaltsverzeichnis
Vorausetzungen ................4 Inbetriebnahme ....................5 Ethernet-Schnittstelle konfigurieren ............ 5 Webserver aktivieren ................. 5 Bedienung....................... 7 Aufruf der SIMATIC S7-1200 App ............7 Hinzufügen von Steuerungen ............. 8 Bearbeiten von Steuerungen ............11 Löschen von Steuerungen ............... 12 Anmelden ..................13 Einstellungen ................... -
Seite 4: Allgemeines
1 Allgemeines Allgemeines Vorwort Die S7-1200 App bietet Ihren die Möglichkeit Ihre SIMATIC S7-1200 mit Ihrem Apple iPhone, Apple iPod oder Apple iPad zu steuern. Kompatibilität Die S7-1200 App V1.1 ist lauffähig auf: iPhone 3GS iPhone 4 iPhone 4S iPhone 5... -
Seite 5: Inbetriebnahme
Subnetzmaske für Ihre Steuerung ein. Harken Sie die Option „Router verwenden“ an und geben Sie als Router-Adresse die IP-Adresse Ihres WLAN Access-Points an. Webserver aktivieren Abbildung 2-2 Aktivieren Sie im Untermenü „Webserver“ den Webserver auf dieser Baugruppe. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... - Seite 6 Die Konfiguration Ihres WLAN-Access-Points entnehmen Sie bitte der jeweiligen Bedienungsanleitung. Um sich mit Ihrem Apple iPhone, iPod oder iPad über WLAN mit dem Access-Point zu verbinden, sehen Sie bitte in der jeweiligen Bedienungsanleitung nach. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592...
-
Seite 7: Bedienung
3 Bedienung Bedienung Voraussetzung für den Gebrauch ist die fehlerfreie Installation der S7-1200 App V1.1. Aufruf der SIMATIC S7-1200 App Öffnen Sie die S7-1200 App über das entsprechende Icon. Abbildung 3-1 SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... -
Seite 8: Hinzufügen Von Steuerungen
IP-Adresse, sowie den verwendeten Port nach Betätigung des Schiebeschalters auf „EIN“ zusätzlich angeben. Betätigen Sie abschließend die Schaltfläche „Hinzufügen“. Haben Sie alle Steuerungen, auf die Sie zugreifen möchten, hinzugefügt, betätigen Sie die Schaltfläche „Zurück“. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... - Seite 9 Sie das Sicherheitszertifikat der Steuerung validieren, um mit dieser Steuerung kommunizieren zu können. Bestätigen Sie die Validierung mit „Ja“. Das Sicherheitszertifikat wird angezeigt. Scrollen Sie nach unten und betätigen Sie die Schaltfläche „Annehmen“. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592...
- Seite 10 3 Bedienung Anweisung Abbildung Die Steuerung wird in der PLC-Liste angezeigt. Der Betriebszustand „RUN“ wird grün dargestellt. Der Betriebszustand „STOP“ wird gelb dargestellt. Ist die Steuerung nicht erreichbar, wird dies „grau“ dargestellt. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592...
-
Seite 11: Bearbeiten Von Steuerungen
Sie hier die entsprechenden Änderungen vornehmen. Vorgenommene Änderungen übernehmen Sie über die Schaltfläche „Speichern“. Zusätzlich können Sie sich das Sicherheitszertifikat anzeigen lassen oder es löschen. Über die Schaltfläche „Zurück“ gelangen Sie zur PLC-Liste. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... -
Seite 12: Löschen Von Steuerungen
Tabelle 3-3 Anweisung Abbildung Wählen Sie aus der PLC-Liste die Steuerung aus, die Sie löschen wollen. Betätigen Sie die Schaltfläche „Löschen“. Bestätigen Sie das Entfernen der ausgewählten Steuerung aus der PLC- Liste mit „OK“. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... -
Seite 13: Anmelden
Betätigen Sie die Schaltfläche „Anmelden“. Vergeben Sie ein Passwort und bestätigen Sie es. Sie können das Feld „Hinweis“ als Gedächtnisstütze für Ihr Passwort nutzen. Betätigen Sie zur Speicherung des Passwortes die Schaltfläche „Fertig“. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... -
Seite 14: Einstellungen
Die Einstellungen der S7-1200 App umfassen die Untermenüs: Sprachauswahl – Aktualisierungshäufigkeit – Bestätigung für „Tag Festlegen“ – Passwort Ändern – Passwort Zurücksetzen – Hilfe – Info – Unternehmensinformationen – Lizenz – Open-Source Lizenzen – SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... -
Seite 15: Sprachauswahl
3 Bedienung 3.6.1 Sprachauswahl Tabelle 3-6 Anweisung Abbildung Hier können Sie zwischen der deutschen und englischen Menüsprache wählen. 3.6.2 Aktualisierungshäufigkeit Tabelle 3-7 Anweisung Abbildung Hier können Sie die Häufigkeit der Datenaktualisierung einstellen. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... -
Seite 16: Bestätigung Für „Tag Festlegen
Hier können Sie festlegen, ob Sie auf „OK“ klicken, bevor Sie den Wert einer Variablen festlegen. 3.6.4 Passwort Ändern Tabelle 3-9 Anweisung Abbildung Hier können Sie das Passwort für den schreibenden Zugriff (inklusive Hinweis) ändern. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... -
Seite 17: Passwort Zurücksetzen
Passwort Zurücksetzen Tabelle 3-10 Anweisung Abbildung Falls Sie Ihr Anwendungspasswort vergessen haben, können Sie Ihr Passwort hier zurücksetzen. 3.6.6 Hilfe Tabelle 3-11 Anweisung Abbildung Die Hilfe bietet Ihnen eine zusammenfassende Beschreibung der S7-1200 App. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... -
Seite 18: Info
3 Bedienung 3.6.7 Info Tabelle 3-12 Anweisung Abbildung Hier finden Sie Informationen zum Versionsstand der S7-1200 App. 3.6.8 Unternehmensinformationen Tabelle 3-13 Anweisung Abbildung Hier erhalten Sie Informationen zur Siemens AG. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... -
Seite 19: Lizenz
3 Bedienung 3.6.9 Lizenz Tabelle 3-14 Anweisung Abbildung Hier können Sie die Bedingungen für die Lizenzierte Software (SIMATIC S7-1200 App) einsehen. 3.6.10 Open-Source Lizenzen Tabelle 3-15 Anweisung Abbildung Hier können Sie die Lizenzbedingungen für die verwendete Open-Source- Software JSONKit – 1.4 und –... -
Seite 20: Steuerungsinformationen Auslesen
Baugruppen mit Fehlern werden mit einem dargestellt. Sie können über den Schiebeschalter zwischen – den Betriebszuständen „RUN“ und „STOP“ wechseln den Diagnosepuffer der Steuerung – auslesen die ausgewählte Steuerung blinken – lassen SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... -
Seite 21: Steuerung Blinken Lassen
Bestätigen Sie den Hinweis mit „OK“. – Geben Sie das Passwort ein. – Bestätigen Sie die Eingabe über die – Schaltfläche „Fertig“. Betätigen sie anschließend im angemeldeten Zustand noch einmal die auszuführende Aktion. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... -
Seite 22: Betriebszustand Ändern
Bestätigen Sie den Hinweis mit „OK“. – Geben Sie das Passwort ein. – Bestätigen Sie die Eingabe über die – Schaltfläche „Fertig“. Betätigen sie anschließend im angemeldeten Zustand noch einmal die auszuführende Aktion. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... -
Seite 23: Diagnosepuffer Auslesen
Es werden maximal die letzten 50 Steuerungsereignisse aufgelistet. Der Informationstext zum Ereignis verfolgt in Englisch. Über das Pfeil-Symbol gelangen Sie zu den Ereignisdetails (ebenfalls in Englisch). Über die Schaltfläche „Zurück“ gelangen Sie zum Diagnosepuffer, gefolgt von der „Systeminfo“. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... -
Seite 24: Tagliste
3 Bedienung Tagliste Tabelle 3-20 Anweisung Abbildung Über das markierte Symbol gelangen Sie zur Tagliste. Über die markieren Schaltflächen können Sie Variablen hinzufügen, – bearbeiten oder – löschen. – SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... -
Seite 25: Hinzufügen Von Tags
Datenbausteine – Bei Angabe von einer absoluten Adresse innerhalb eines Datenbausteins, darf dieser im TIA-Portal-Projekt nicht das Attribut „Optimierter Bausteinzugriff“ aufweisen. Betätigen Sie Schaltfläche mit dem Pfeil zur Auswahl des Anzeigeformats der Variablen. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... - Seite 26 „Hinzufügen“, um die Variable in dem gewählten Anzeigeformat in die Tagliste aufzunehmen. Anschließend haben Sie die Möglichkeit, weitere Variablen hinzuzufügen. Wünschen Sie dies nicht, gelangen Sie über die Schaltfläche „Zurück“ zur Ansicht der Tagliste. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592...
-
Seite 27: Bearbeiten Von Tags
Bestätigen Sie den Hinweis mit „OK“. – Geben Sie das Passwort ein. – Bestätigen Sie die Eingabe über die – Schaltfläche „Fertig“. Betätigen sie anschließend im angemeldeten Zustand noch einmal die auszuführende Aktion. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... - Seite 28 3 Bedienung Anweisung Abbildung Die Variable wird mit dem neuen Wert beschrieben. Über die Schaltfläche „Zurück“ gelangen Sie zur Ansicht der Tagliste. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592...
-
Seite 29: Löschen Von Tags
Tabelle 3-23 Anweisung Abbildung Wählen Sie aus der Tagliste die Variable aus, die Sie löschen wollen. Betätigen Sie die Schaltfläche „Löschen“. Bestätigen Sie das Entfernen der ausgewählten Variablen aus der Tagliste mit „OK“. SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592... -
Seite 30: Internet-Link-Angaben
4 Internet-Link-Angaben Internet-Link-Angaben Diese Liste ist keinesfalls vollständig und spiegelt nur eine Auswahl an geeigneter Informationen wieder. Tabelle 4-1 Themengebiet Titel Referenz auf https://itunes.apple.com/de/app/simatic-s7-1200/id547218432 SIMATC S7-1200 Siemens http://www.automation.siemens.com/mcms/programmable-logic- controller/de/simatic-s7-controller/s7-1200/Seiten/Default.aspx SIMATIC S7-1200 SIMATIC S7-1200 App V1.1 , Beitrags-ID: 74819592...
