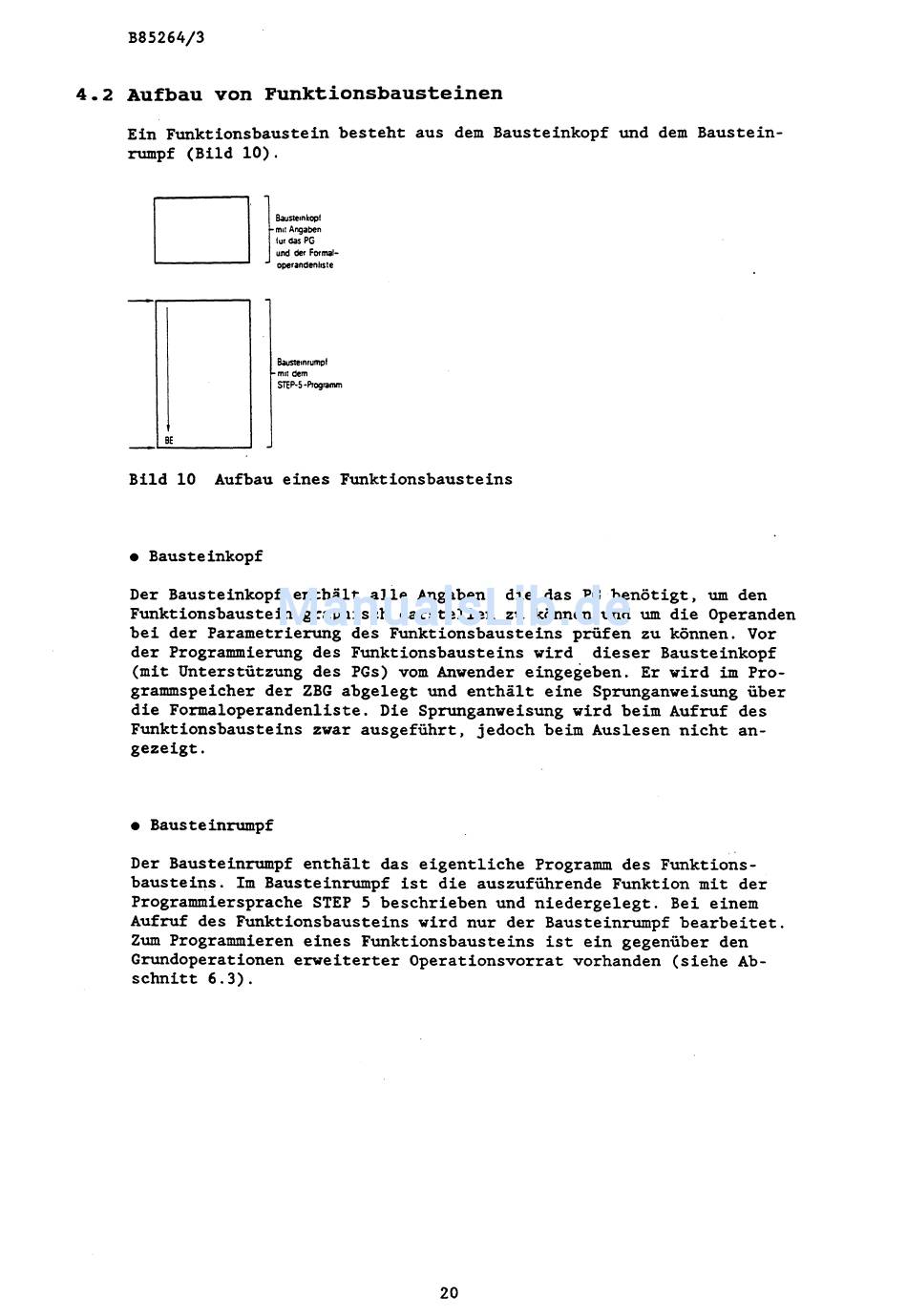

4.2
Aufbau von Funktionsbausteinen
Ein Funktionsbaustein besteht aus dem Bausteinkopf und dem Baustein-
rumpf (Bild 10).
BNsieintopi
mit
Angaben
lur das
PG
und
der Formal-
o~randenllste
BUme~nrum~l
mii
dem
SIEP-5 -Rqnmm
Bild 10 Aufbau eines Funktionsbausteins
Bausteinkopf
Der Bausteinkopf enthält alle Angaben, die das PG benötigt, um den
Funktionsbaustein graphisch darstellen zu können und um die Operanden
bei der Parametrierung des Funktionsbausteins prüfen zu können. Vor
der Programmierung des Funktionsbausteins wird dieser Bausteinkopf
(mit Unterstützung des PGs) vom Anwender eingegeben. Er wird im Pro-
grammspeicher der ZBG abgelegt und enthält eine Sprunganweisung über
die Formaloperandenliste. Die Sprunganweisung wird beim Aufruf des
Funktionsbausteins zwar ausgeführt, jedoch beim Auslesen nicht an-
gezeigt.
Bauste inrumpf
Der Bausteinrumpf enthält das eigentliche Programm des Funktions-
bausteins. Im Bausteinrumpf ist die auszuführende Funktion mit der
Programmiersprache STEP 5 beschrieben und niedergelegt. Bei einem
Aufruf des Funktionsbausteins wird nur der Bausteinrumpf bearbeitet.
Zum Programmieren eines Funktionsbausteins ist ein gegenüber den
Grundoperationen erweiterter Operationsvorrat vorhanden (siehe Ab-
schnitt 6.3).
