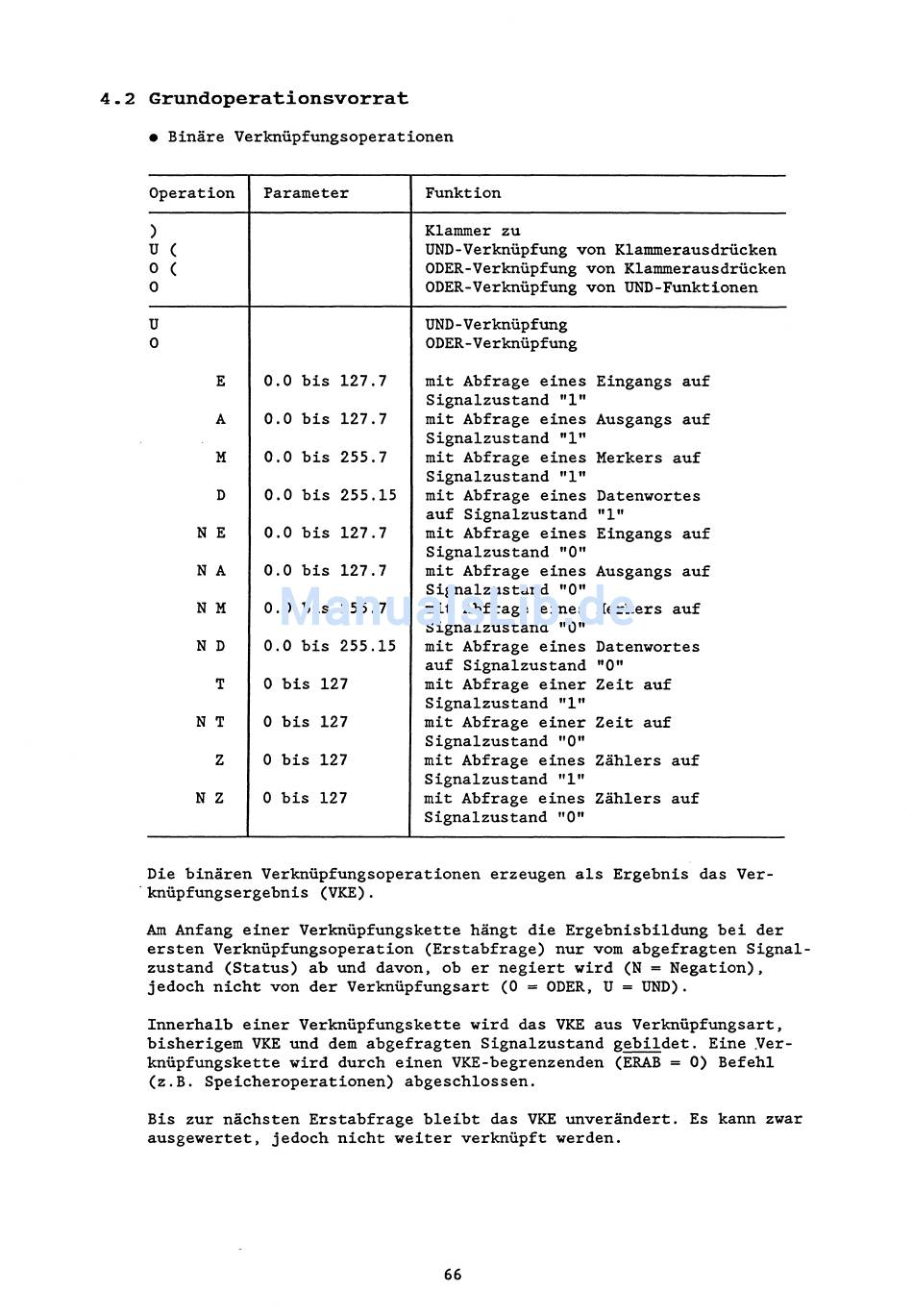

4.2
Grundoperationsvorrat
Binäre Verknüpfungsoperationen
Die binären Verknüpfungsoperationen erzeugen als Ergebnis das Ver-
knüpfungsergebnis (VKE).
Operation
1
U
(
0
(
0
U
0
E
A
M
D
N E
N A
N M
N D
T
N T
Z
N Z
Am Anfang einer Verknüpfungskette hängt die Ergebnisbildung bei der
ersten Verknüpfungsoperation (Erstabfrage) nur vom abgefragten Signal-
zustand (Status) ab und davon, ob er negiert wird (N
=
Negation),
jedoch nicht von der Verknüpfungsart (0
=
ODER, U
=
UND).
Innerhalb einer Verknüpfungskette wird das VKE aus Verknüpfungsart,
bisherigem VKE und dem abgefragten Signalzustand gebildet. Eine .Ver-
knüpfungskette wird durch einen VKE-begrenzenden (ERAB = 0) Befehl
(2.B. Speicheroperationen) abgeschlossen.
Parameter
0.0 bis 127.7
0.0 bis 127.7
0.0 bis 255.7
0.0 bis 255.15
0.0 bis 127.7
0.0 bis 127.7
0.0 bis 255.7
0.0 bis 255.15
0 bis 127
O b i s 1 2 7
0 bis 127
0 bis 127
Bis zur nächsten Erstabfrage bleibt das VKE unverändert. Es kann zwar
ausgewertet, jedoch nicht weiter verknüpft werden.
Funkt ion
Klammer zu
UND-Verknüpfung von Klammerausdrücken
ODER-Verknüpfung von Klammerausdrücken
ODER-Verknüpfung von UND-Funktionen
UND-Verknüpfung
ODER-Verknüpfung
mit Abfrage eines Eingangs auf
Signalzustand "1"
mit Abfrage eines Ausgangs auf
Signalzustand "1"
mit Abfrage eines Merkers auf
Signalzustand "1"
mit Abfrage eines Datenwortes
auf Signalzustand "1If
mit Abfrage eines Eingangs auf
Signalzustand "0"
mit Abfrage eines Ausgangs auf
Signalzustand "0"
mit Abfrage eines Merkers auf
Signalzustand "0"
mit Abfrage eines Datenwortes
auf Signalzustand
"0"
mit Abfrage einer Zeit auf
Signalzustand "1"
mit Abfrage einer Zeit auf
Signalzustand "0"
mit Abfrage eines Zählers auf
Signalzustand "1"
mit Abfrage eines Zählers auf
Signalzustand "0"
