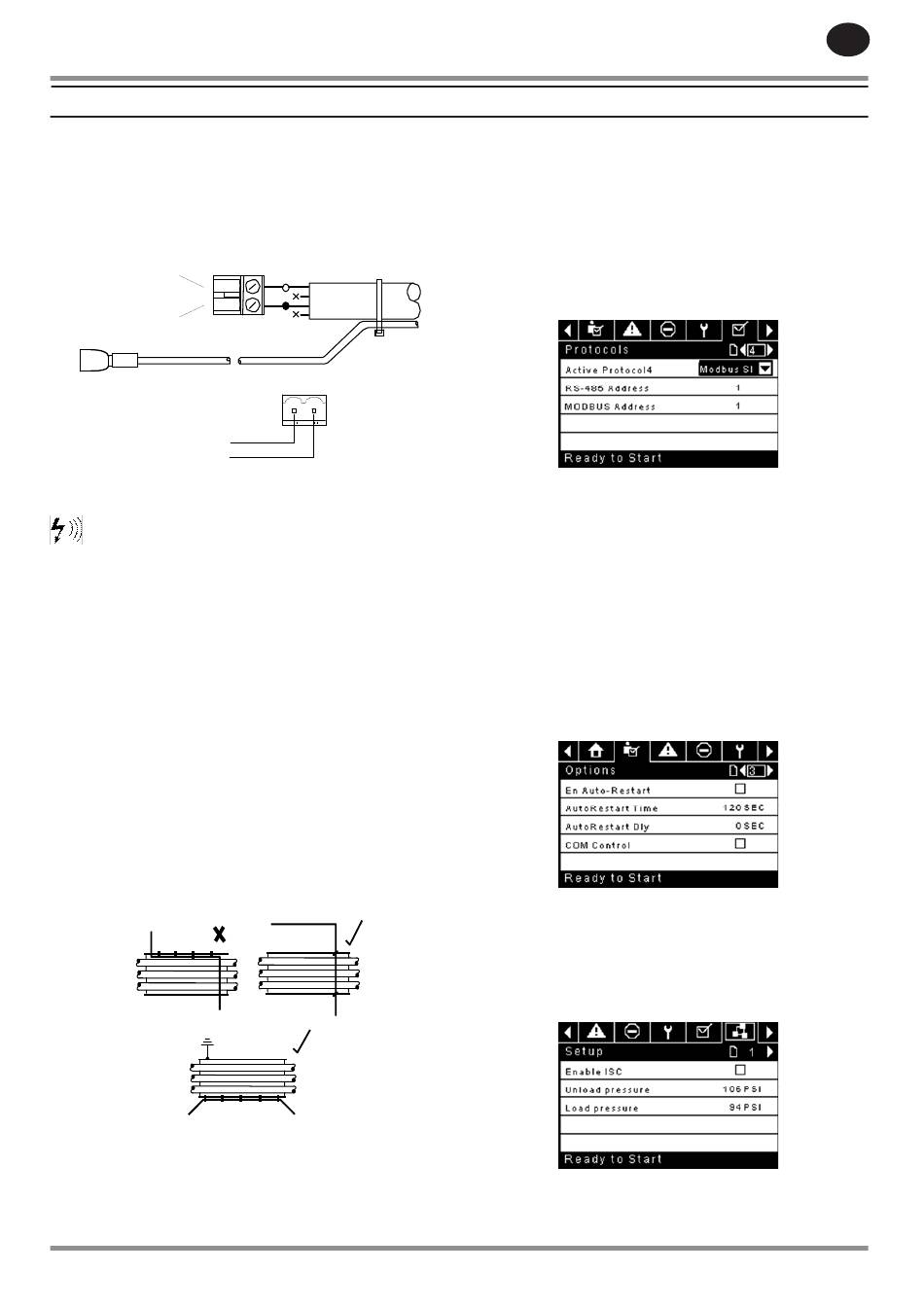

Контроллер Xe-70M предназначен для подключения к системному
контроллеру Ingersoll Rand серии X с помощью кабеля Belden 9841
или эквивалентного кабеля RS-485. Для подключения к сети кабель
необходимо подключить к порту X04 на контроллере, как показано
на схемах ниже. Обратите внимание, что в сети серии X возможно
гирляндное подключение до 8 (X8I) или 12 (X12I) устройств.
L2
L1
Сеть RS-485

Передача данных по сети RS-485 и другие низковольтные сигналы
подвержены влиянию электрических помех. Это может приводить
к периодическим сбоям или отклонениям от нормальной работы,
которые трудно выявить. Во избежание этого всегда используйте кабель
с заземленным экраном, один конец которого надежно соединен
с заведомо исправным элементом заземления. Кроме того, будьте
внимательны при прокладке кабеля во время установки.
1. Никогда не прокладывайте кабель передачи данных RS-485
или низковольтный кабель рядом с высоковольтным 3-фазным
силовым кабелем. Если необходимо пересечение с силовыми
кабелями, прокладывайте их только под прямым углом.
2. Если на небольшом отрезке требуется параллельная прокладка
рядом с силовыми кабелями (например, от компрессора к стене
по подвесному кабельному лотку), закрепите кабель RS-485 или
сигнальный кабель снаружи заземленного кабельного лотка,
чтобы кабельный лоток образовывал заземленный экран от
электрических помех.
3. По возможности не прокладывайте кабель RS-485 или сигнальный
кабель вблизи оборудования или устройств, которые могут быть
источниками электрических помех (например, 3-фазный силовой
трансформатор, высоковольтная коммутационная аппаратура,
модуль привода инвертора частоты, радиоантенна).
80447188 Rev B
ПОДКЛЮЧЕНИЕ КСИСТЕМНЫМ КОНТРОЛЛЕРАМ СЕРИИ X
Рисунок . 135
Xe70M Phoenix 2 Pin
Connector
2
1
2 1
X04
L2
L1
Рисунок . 136
Выбор адреса RS-485

Каждый подключенный к сети компрессор должен иметь уникальный
присвоенный адрес, начиная с компрессора 1 по порядку до числа,
равного количеству подключенных к сети компрессоров.
Адрес RS-485 для каждого компрессора устанавливается на вкладке
общих параметров, страница 7. По умолчанию для адреса RS-485
контроллера установлено значение 1.
Кроме того, в параметре активного протокола необходимо установить
значение «Airbus485».
Рисунок . 137
Включение функций управления системой

Для правильной связи с системным контроллером серии X на
контроллере Xe-70M необходимо верно настроить следующие уставки.
На вкладке параметров оператора, страница 3 (с фиксированной
скоростью) или страница 2 (регулируемая скорость)
Убедитесь в том, что включена уставка управления через порт COM
(флажок установлен), как показано ниже. Если уставка не выбрана,
системный контроллер не сможет нагружать и разгружать машину.
Кроме того, на машинах с фиксированной скоростью убедитесь в том,
что включена уставка «Включить автоматический перезапуск» (флажок
установлен), иначе компрессор будет продолжать работать после его
разгрузки системным контроллером.
Рисунок . 138
После установки адреса и управления через порт COM убедитесь в том,
что встроенная система последовательного управления отключена:
для этого выберите элемент Встроенная система последовательного
управления, страница 1, и убедитесь в том, что уставка встроенной
системы последовательного управления отключена (флажок снят), как
показано ниже:
Рисунок . 139
После правильной настройки этих уставок и локального запуска машины
системный контроллер сможет получить информацию о состоянии от
компрессора и взять на себя управление.
RU
RU-73
