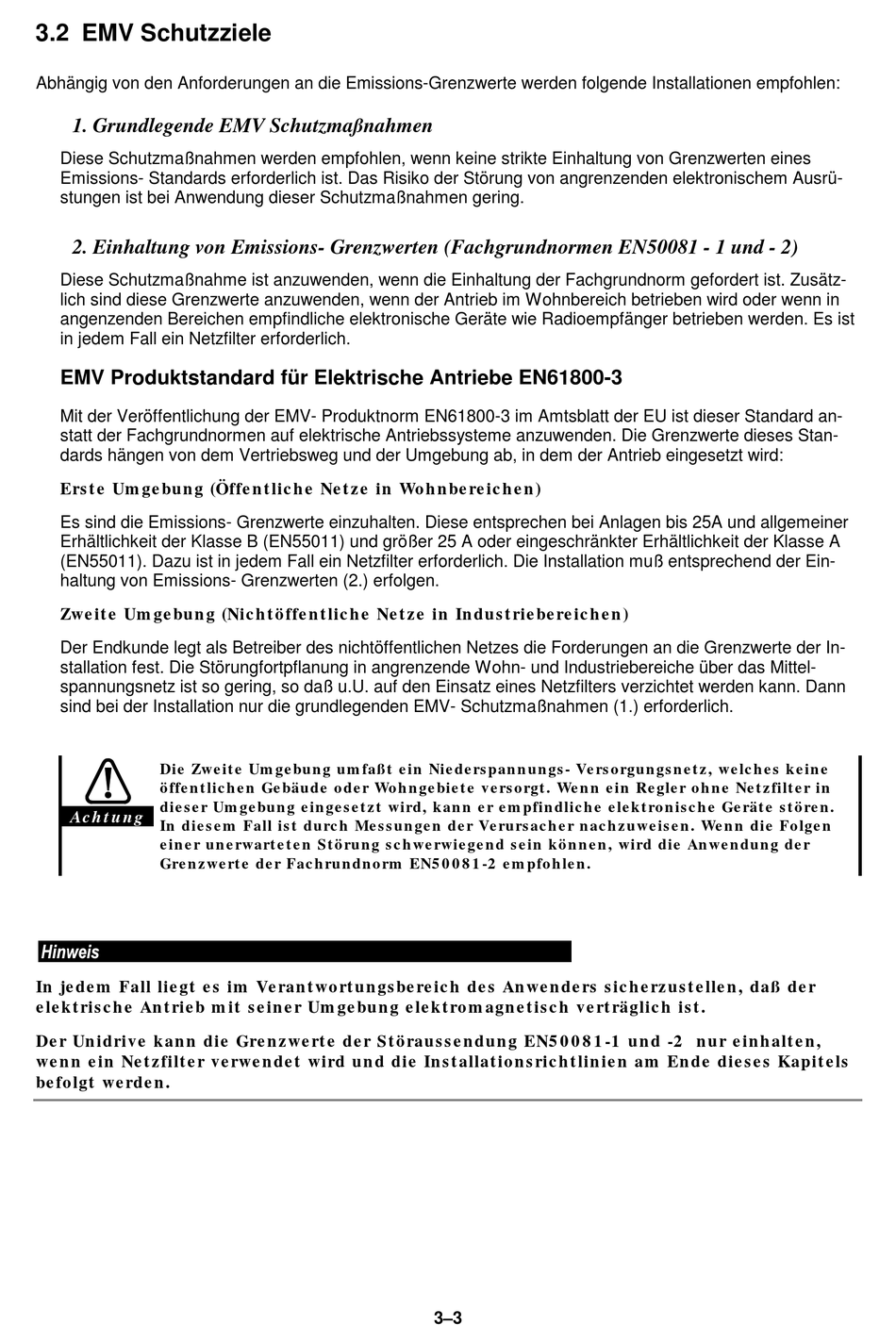

3.2 EMV Schutzziele

Abhängig von den Anforderungen an die Emissions-Grenzwerte werden folgende Installationen empfohlen:
1. Grundlegende EMV Schutzmaßnahmen
Diese Schutzmaßnahmen werden empfohlen, wenn keine strikte Einhaltung von Grenzwerten eines
Emissions- Standards erforderlich ist. Das Risiko der Störung von angrenzenden elektronischem Ausrü-
stungen ist bei Anwendung dieser Schutzmaßnahmen gering.
2. Einhaltung von Emissions- Grenzwerten (Fachgrundnormen EN50081 - 1 und - 2)
Diese Schutzmaßnahme ist anzuwenden, wenn die Einhaltung der Fachgrundnorm gefordert ist. Zusätz-
lich sind diese Grenzwerte anzuwenden, wenn der Antrieb im Wohnbereich betrieben wird oder wenn in
angenzenden Bereichen empfindliche elektronische Geräte wie Radioempfänger betrieben werden. Es ist
in jedem Fall ein Netzfilter erforderlich.
EMV Produktstandard für Elektrische Antriebe EN61800-3
Mit der Veröffentlichung der EMV- Produktnorm EN61800-3 im Amtsblatt der EU ist dieser Standard an-
statt der Fachgrundnormen auf elektrische Antriebssysteme anzuwenden. Die Grenzwerte dieses Stan-
dards hängen von dem Vertriebsweg und der Umgebung ab, in dem der Antrieb eingesetzt wird:
Erste Umgebung (Öffentliche Netze in Wohnbereichen)
Es sind die Emissions- Grenzwerte einzuhalten. Diese entsprechen bei Anlagen bis 25A und allgemeiner
Erhältlichkeit der Klasse B (EN55011) und größer 25 A oder eingeschränkter Erhältlichkeit der Klasse A
(EN55011). Dazu ist in jedem Fall ein Netzfilter erforderlich. Die Installation muß entsprechend der Ein-
haltung von Emissions- Grenzwerten (2.) erfolgen.
Zweite Umgebung (Nichtöffentliche Netze in Industriebereichen)
Der Endkunde legt als Betreiber des nichtöffentlichen Netzes die Forderungen an die Grenzwerte der In-
stallation fest. Die Störungfortpflanung in angrenzende Wohn- und Industriebereiche über das Mittel-
spannungsnetz ist so gering, so daß u.U. auf den Einsatz eines Netzfilters verzichtet werden kann. Dann
sind bei der Installation nur die grundlegenden EMV- Schutzmaßnahmen (1.) erforderlich.
Die Zweite Umgebung umfaßt ein Niederspannungs- Versorgungsnetz, welches keine
öffentlichen Gebäude oder Wohngebiete versorgt. Wenn ein Regler ohne Netzfilter in
dieser Umgebung eingesetzt wird, kann er empfindliche elektronische Geräte stören.
Achtung
In diesem Fall ist durch Messungen der Verursacher nachzuweisen. Wenn die Folgen
einer unerwarteten Störung schwerwiegend sein können, wird die Anwendung der
Grenzwerte der Fachrundnorm EN50081-2 empfohlen.
+LQZHLV
In jedem Fall liegt es im Verantwortungsbereich des Anwenders sicherzustellen, daß der
elektrische Antrieb mit seiner Umgebung elektromagnetisch verträglich ist.
Der Unidrive kann die Grenzwerte der Störaussendung EN50081-1 und -2 nur einhalten,
wenn ein Netzfilter verwendet wird und die Installationsrichtlinien am Ende dieses Kapitels
befolgt werden.
3–3
