4.2.3 Gesamtanschlußbild
Externe Störkette
Sollwertpotentiometer
10k
Differenz-Sollwert
Negativer Zwischenkreis
Bremswiderstand
Positiver Zwischenkreis

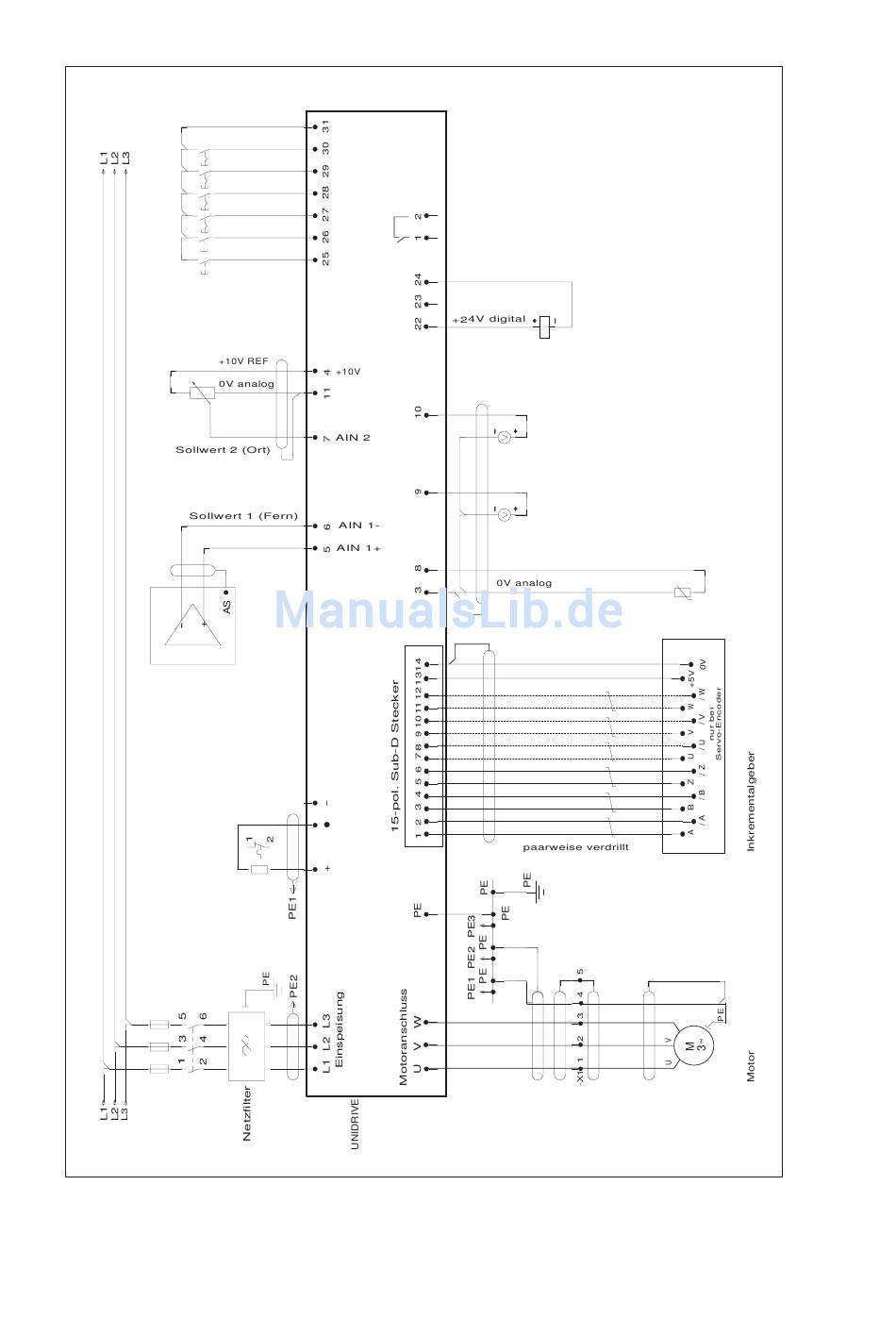

Abbildung 4-4: Gesamtanschlußbild Unidrive
0V digital
0V
FREIGABE oder
DI7
FERN/NAH
DI6
LINKS
DI5
RECHTS
DI4
TIPPEN
DIO3
RESET
DIO2
0V
AOUT2
AOUT1
AIN3
Antrieb
betriebsbereit
Status Medldung
(n=nsoll oder n = 0)
DIO1
0V digital
0V
+24V
Moment
Drehzahl
Thermistor
0V
0V
+5V
/W
W
/V
V
/U
U
/Z
Z
/B
B
/A
A
4-9
Thermistor
