Control Techniques UNI1401 Betriebsanleitung Seite 102

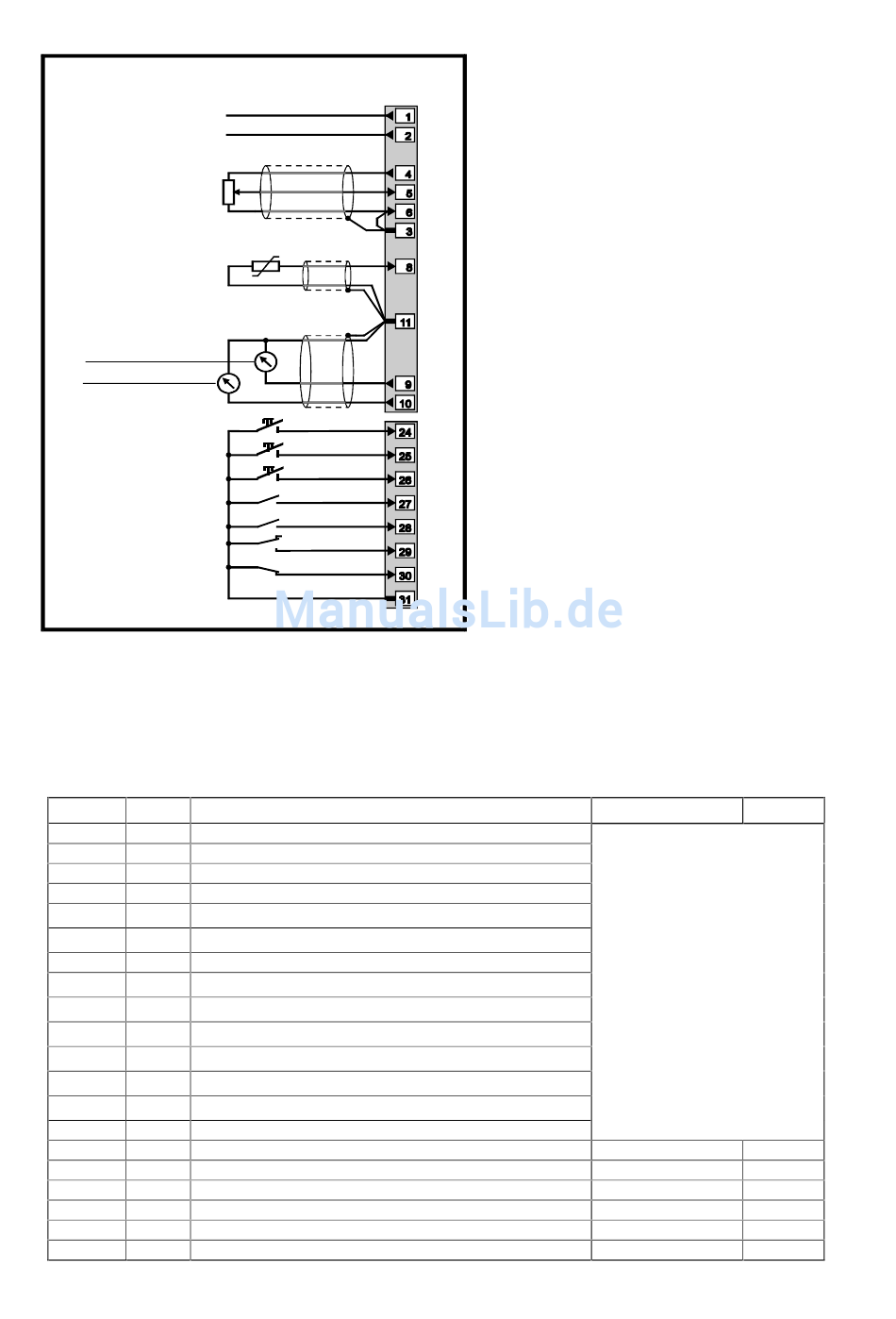

Belegung der Klemmenleiste:
Statusrelais
´Betriebsbereit´
Analogeingang 1
Motorkaltleiter
Drehzahl
Laststrom
Motorpot AUF
RESET
Motorpot AB
Rechtslauf
Linkslauf
Sollwertauswahl
OL: Externe Störkette
CL: Wechselrichterfreig.
Im Unterschied zu Makro 1 sind die Parameter # 0.11 bis # 0. 30 verfügbar.
Die Parameter, die sich von den Standard Menü 0 -Parameter unterscheiden sind fett gedruckt.
Sie sind folgendermaßen belegt:
Menü 0 korr.
0.11 1.03 Istwert Sollwert vor Rampe
0.12 2.01 Istwert Sollwert nach Rampe
0.13 4.02 Istwert Wirkstrom
0.14 1.05 Tippsollwert
0.15 2.04 Auswahl Bremsrampenmodus
0.16 6.01
Modus Stillsetzen
0.17 8.26 Invertierung Relaisausgang
0.18 2.06 S-Rampe, Freigabe
0.19 2.07 S-Rampe, Änderungsrate (Ruck)
0.20 1.29 Ausblendfrequenz 1
0.21 1.30 Ausblendfrequenzband 1
0.22 1.31 Ausblendfrequenz 2
0.23 1.32 Ausblendfrequenzband 2
0.24 7.06 Modus Analogeingang 1
0.25 9.28 Motorpotentiometer, Reset
0.26 9.03 Motorpotentiometer, Istwert
0.27 9.21 Motorpotentiometer, Startreset
0.28 9.22 Motorpotentiometer, Auswahl unipolar / bipolar
0.29 9.23 Motorpotentiometer, Änderungsrate
0.30 9.24 Motorpotentiometer, Skalierung
Elektronik-
Klem menleiste
+10
V
0V
0V Signalmasse
Analogeingang
Motorpotentiom eter
OV Signalmasse
Bedeutung
1
1
1 = bipolar
0 - 250 s / 100%
0 ... 4,000
6-31
Bereich Default
wie Standard Menü 0
0
0
0
20 s
1,000
