4 Anschlußpläne, Klemmenleiste, Ansteuerung
4.1 Anschlußbelegung Leistungsteil
Zugang zu den Leistungsklemmen erhält man bei Baugröße 1 und 2 durch Abziehen der Klemmenabdeckung
und bei Baugröße 3 und 4 durch Abziehen der Klemmenabdeckung des Leistungsteils.
Baugröße 1
Baugröße 2
Baugröße 3
[Gewindedurchmesser 8mm]
Baugröße 4
[Gewindedurchmesser 10mm]

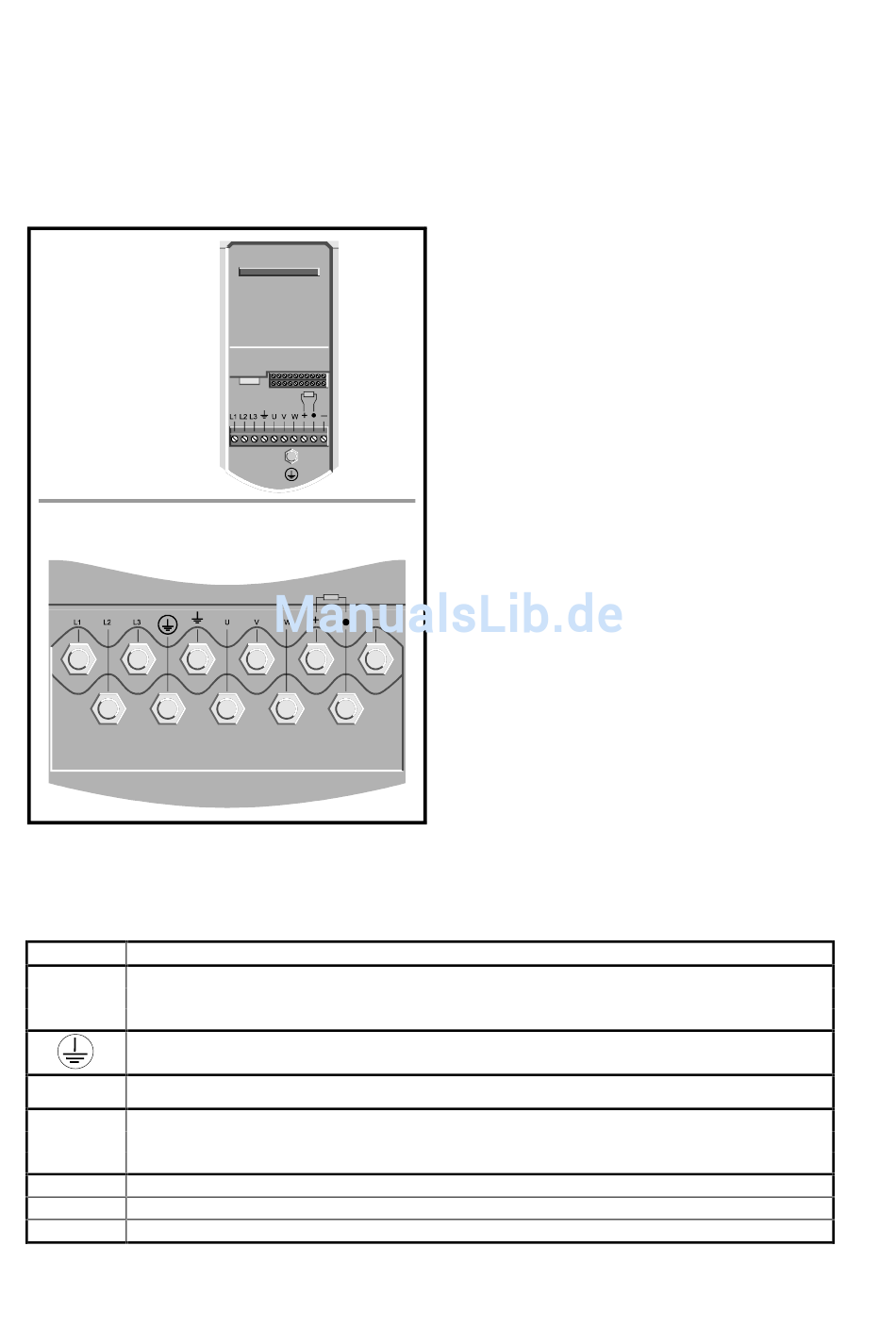

Abbildung 4-1: Anordnung der Leistungsklemmen
Baugröße 1 und 2:
Klemme
L1
L2 Netzanschluß:
L3
PE - Anschluß, z.B. für Motorschirm, intern verbunden mit der PE - Erdungsklemme
U
V Motoranschluß
W
+ + Zwischenkreis, Anschluß 1 des Bremswiderstandes
•
Anschluß 2 des Bremswiderstandes
− − Zwischenkreis
Das maximale Anzugsmoment der Leistungsklemmen beträgt 0,5 Nm.
Funktion
3 AC 380V ... 480V, 50 / 60 Hz
