Control Techniques UNI1401 Betriebsanleitung Seite 49

17. Der Kabelschirm des Motorkabels ist großflächig mittels einer Kabelschelle oder einer PG-
Verschraubung mit dem Motorgehäuse elektrisch leitend zu verbinden. Wird keine Kabelschelle verwen-
det, sollte die Verbindung zum Kabelschirm nicht länger als 50 mm sein.
18. Das Netzanschlußkabel ist zur Verhinderung einer Einstreuung in einem Abstand von mindestens 100
mm vom Gerät zu verlegen.
19. In einem Umkreis von 0,3 m um das Gerät sind keine sensiblen Signalleitungen (Buskabel) zu verlegen.
20. Die Leitungen zum Bremswiderstand werden vorzugsweise ebenfalls geschirmt verlegt, wobei der
Schirm mit einem Kabelschelle mit der Montageplatte elektrisch leitend verbunden wird. Sie können auch
ungeschirmt ausgeführt werden, wenn sich der Bremswiderstand im selben Schaltschrank wie der Um-
richter befindet oder wenn die Kabel den Schaltschrank nicht verlassen. Dann ist jedoch darauf zu ach-
ten, daß sensible Signalleitungen (Buskabel) einen Mindestabstand von 0,3 m zum Bremswiderstands-
kabel haben.
21. Wenn die 0V- Masse der Steuersignale zu erden ist, so ist dies bei der SPS-Steuerung und nicht beim
Frequenzumrichter durchzuführen. Dies verhindert eine Störeinstrahlung in die Masse der Steuerleitun-
gen.
22. Bei Baugröße 1 und 2 sind zwei Ferritringe einzusetzen. Die Motorleitungen werden ohne Schirm und
und PE zweimal durch die Ferrite geführt.
Sicherungen
Einspeisung
Netzschütz
6
2
Cu - Schienen
≥ 40 x 5 mm
4
Schaltschrankerdung
2
Leitung > 10 mm

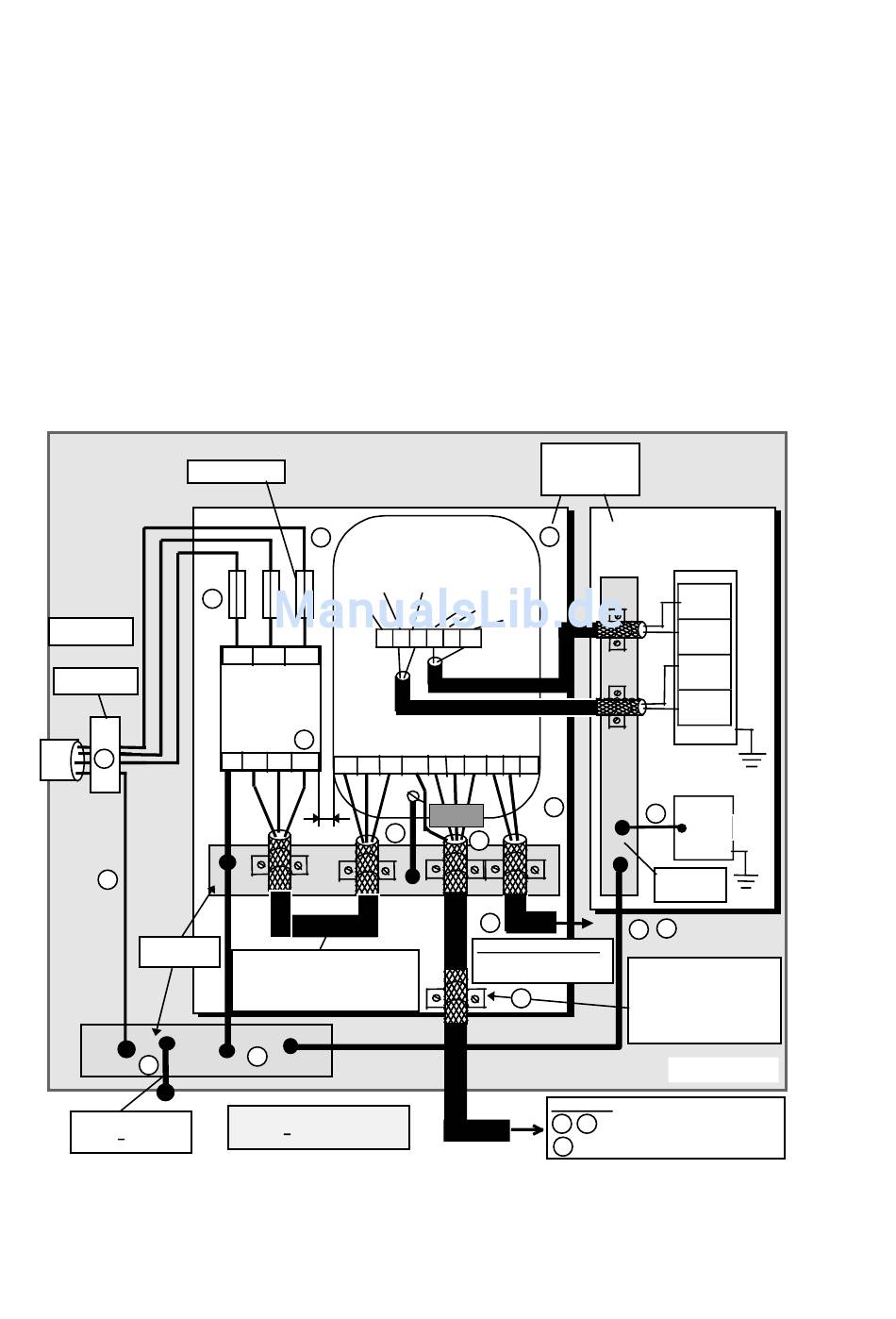

Abbildung 3– 11
18
SW1 + SW1 −
7
0 V
U1 V1 W1
Netzfilter
15
PE U2 V2 W2 L1 L2 L3 PE U V W + •
-
5 - 10mm
Verbindungsleitung zwischen
Netzfilter und Umrichter möglichst
kurz. Bei Leitungslängen < 50 cm
ist keine Schirmung notwendig
1
Alle PE - Leitungen oder
2
Geflecht > 10 mm
Installationsrichtlinien zur Einhaltung der Emissions- Grenzwerte
Montageplatte ,
elektrisch leitend
(z.B. verzinkt)
5
UNIDRIVE
SW 2 / 3
0 V
3 5 6 7 8 11
PE
19
14
22
20
Zum Bremswiderstand:
Der Schirm am Umrichter
zu erden
16
3–22
SPS oder
Sollwertgeber
0 V
Sollw.
Soll.+
Soll.-
Netzgerät
21
0 V
Cu-Schiene
≥ 15 x 5mm
8 9
Zur Unterdrückung von
radiofrequenten Störungen
wird empfohlen, den
Schirm der Motorleitung
großflächig mit der
Montageplatte zu verbinden.
Metallgehäuse
Zum Motor: Schirm, PE und Motor sind
an das gleiche Schutz l eiter-
10 11
system anzuschließen. Der
17
Schirm ist beidseitig zu erden.
