3.5.5 Verwendung der Luftleitbleche

Wenn das Gerät in Betrieb war,
kann der Kühlkörper heiß sein.
Ein direkter Kontakt ist zu ver-
Warnung
meiden.
Die Luftleitbleche sind erforderlich, um die Kamin-
wirkung in den Rippen des Kühlkörpers bei Durch-
steckmontage aufrechtzuerhalten, die bei Wand-
montage durch die Befestigung auf der Montage-
platte gegeben ist.
Die Luftleitbleche können entsprechend nebenste-
hender Abbildung aus leitendem oder nichleitendem
Material mit ausreichender Temperaturstabilität
gefertigt werden.

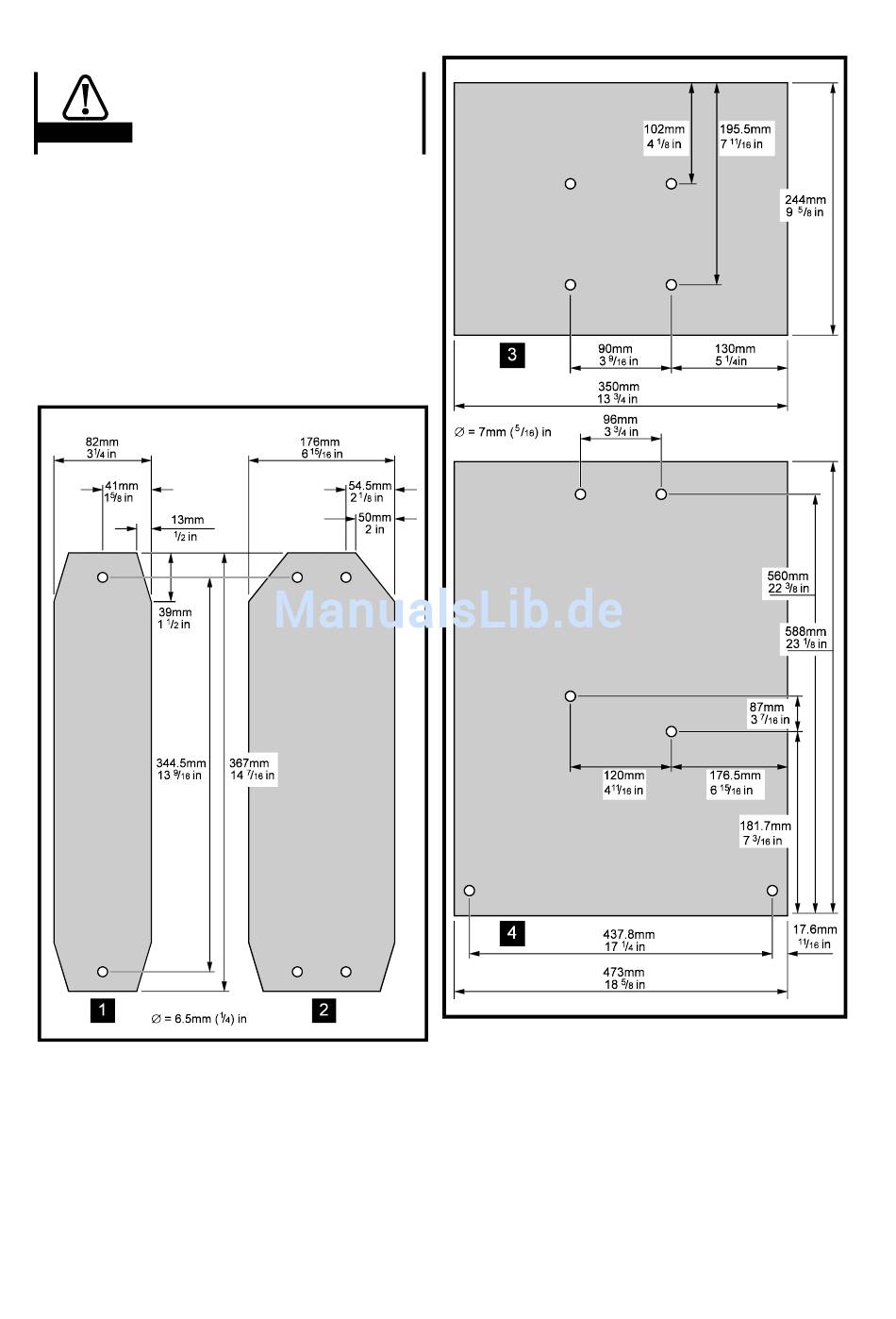

Abbildung 3-6 Abmessungen der Luftleitbleche
für Baugröße 1 und 2
Die Luftleitbleche werden bei Baugröße 1 und 2 mit Hilfe der Befestigungswinkel der Wandmontage und bei
Baugröße 3 und 4 mit selbstschneidenden Schrauben M6 x 12 im Kühlkörper befestigt.
Abbildung 3-7 Abmessungen der Luftleitbleche
für Baugröße 3 und 4
3–15
