3.10

Externes EMV-Netzfilter

Um unseren Kunden einen gewissen Flexibilitätsgrad zu bieten, werden EMV-Netzfilter zweier Hersteller verwendet: Schaffner und Epcos.
In der folgenden Tabelle finden Sie die Zuordnung der EMV-Filter zu den verschiedenen Umrichtertypen. Die Filter von Schaffner und Epcos erfüllen
dieselben Spezifikationen.

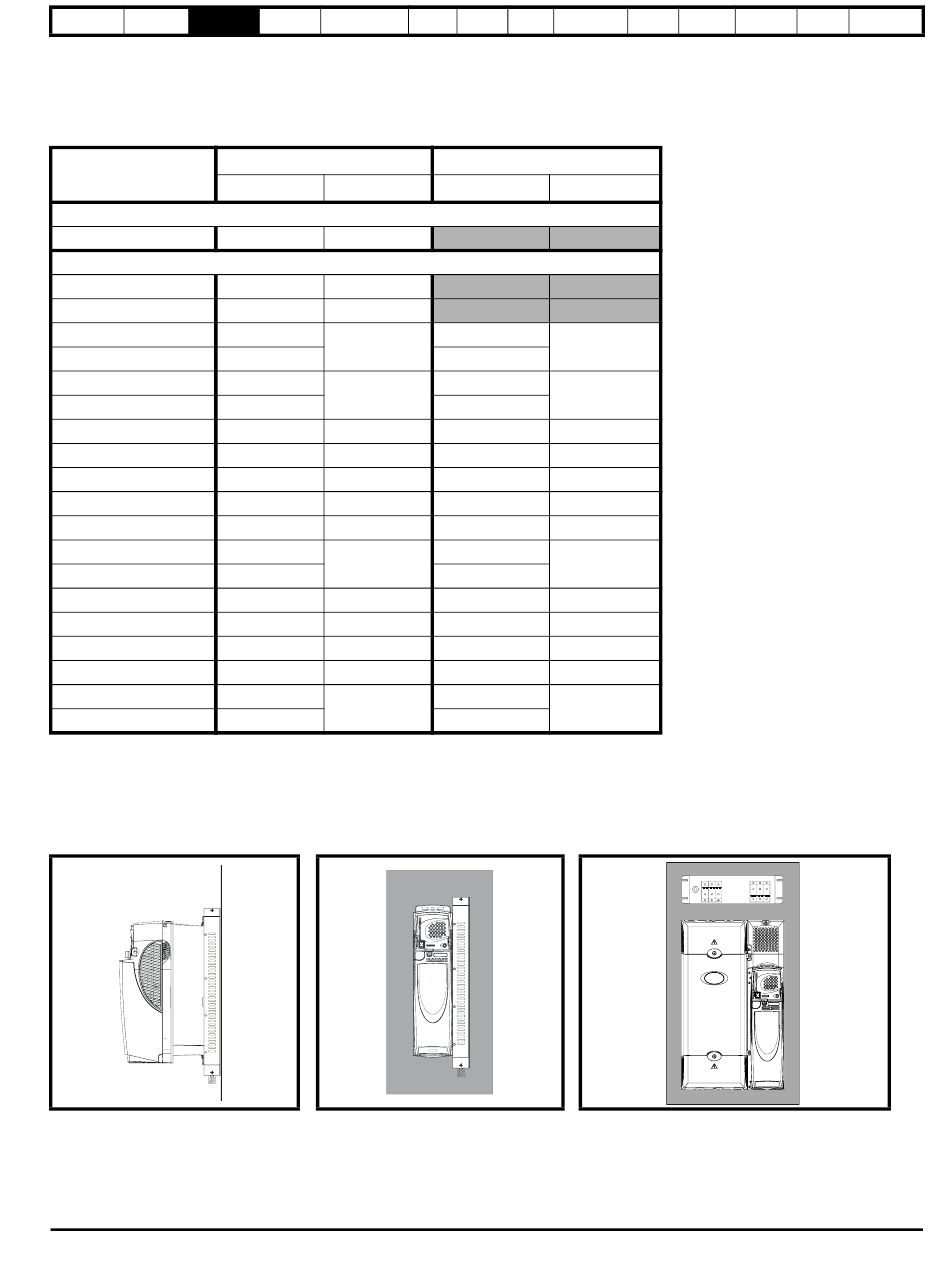

Tabelle 3-6 EMV-Netzfilterdaten für Umrichter (Baugrößen 0 bis 6)
Umrichter
1-phasig
SP0201 bis SP0205
3-phasig
SP0201 bis SP0205
SP0401 bis SP0405
SP1201 bis SP1202
SP1203 bis SP1204
SP1401 bis SP1404
SP1405 bis SP1406
SP2201 bis SP2203
SP2401 bis SP2404
SP3201 bis SP3202
SP4201 bis SP4203
SP5201 bis SP5202
SP3401 bis SP3403
SP3501 bis SP3507
SP4401 bis SP4403
SP4601 bis SP4606
SP5401 bis SP5402
SP5601 bis SP5602
SP6401 bis SP6402
SP6601 bis SP6602
Die externen EMV-Filter für die Baugrößen 0 bis 3 können als Unterbau oder Seitenbau montiert werden, siehe hierzu Abbildung 3-38 und Abbildung 3-39.
Die externen EMV-Filter für die Baugrößen 4 bis 6 sind für die Montage über dem Umrichter konzipiert, wie in Abbildung 3-40 dargestellt.
Montieren Sie externe EMV-Filter unter Berücksichtigung der in Abschnitt 4.11.5 Einhaltung von generischen Emissionsnormen auf Seite 83
aufgeführten Richtlinien.
Abbildung 3-38 EMV-Netzfilter in
Unterbaumontage
Unidrive SP Benutzerhandbuch
Ausgabenummer: 12
Elektrische Bedienung und
Installation Softwarestruktur
Schaffner
CT-Artikelnr. Gewicht
4200-6000 1,2 kg (2,64 lb)
4200-6001 1,2 kg (2,64 lb)
4200-6002 1,2 kg (2,64 lb)
4200-6118
1,4 kg (3,1 lb)
4200-6119
4200-6118
1,4 kg (3,1 lb)
4200-6119
4200-6210 2,0 kg (4,4 lb)
4200-6210 2,0 kg (4,4 lb)
4200-6307 3,5 kg (7,7 lb)
4200-6406 4,0 kg (8,8 lb)
4200-6503 6,8 kg (15,0 lb)
4200-6305
3,5 kg (7,7 lb)
4200-6309
4200-6406 4,0 kg (8,8 lb)
4200-6408 3,8 kg (8,4 lb)
4200-6503 6,8 kg (15,0 lb)
4200-6504 4,4 kg (9,7 lb)
4200-6603
5,25 kg (11,6 lb)
4200-6604
Abbildung 3-39 EMV-Netzfilter in
www.controltechniques.de
Basispa- Inbetrieb- Optimie- SMARTCARD-
rameter nahme rung Betrieb
Epcos
CT-Artikelnr. Gewicht
4200-6121
2,1 kg (4,6 lb)
4200-6120
4200-6121
2,1 kg (4,6 lb)
4200-6120
4200-6211 3,3 kg (7,3 lb)
4200-6211 3,3 kg (7,3 lb)
4200-6306 5,1 kg (11,2 lb)
4200-6405 7,8 kg (17,2 lb)
4200-6501 12,0 kg (26,5 lb)
4200-6306
5,1 kg (11,2 lb)
4200-6308
4200-6405 7,8 kg (17,2 lb)
4200-6407 8,0 kg (17,6 lb)
4200-6501 12,0 kg (26,5 lb)
4200-6502 10,0 kg (22,0 lb)
4200-6601
8,6 kg (19,0 lb)
4200-6602
Abbildung 3-40 Montage des EMV-Netzfilters
Seitenbaumontage
Onboard- Erweiterte Technische Fehlerdia-
SPS Parameter Daten gnose
bei den Baugrößen 4 bis 6
