Control Techniques UNI1401 Betriebsanleitung Seite 107

Makro 5: PID - Regler
Betriebsarten: alle
Beschreibung: Das Makro erlaubt den Einsatz eines PID - Reglers.

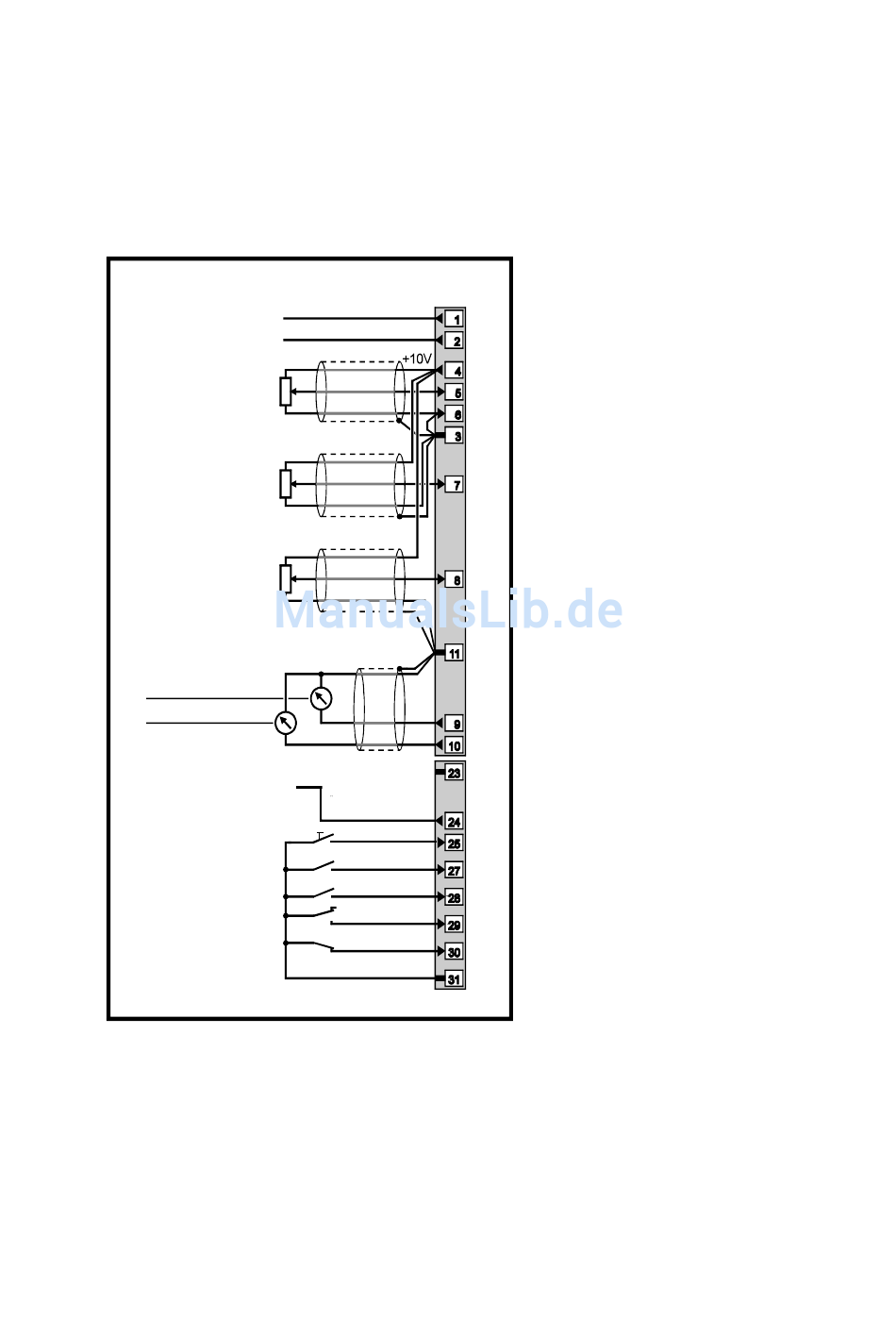

Belegung der Klemmenleiste:
Statusrelais
´Betriebsbereit´
Drehzahlsollwert
PID - Sollwert
PID - Istwert
Drehzahlistwert
Lastistwert
´Drehzahl erreicht´
RESET
Rechtslauf
Linkslauf
PID Freigabe
OL: Ext. Störkette
CL: Freigabe
Freigabe des PID - Reglers:
Anschluß des PID - Sollwertes:
Anschluß des PID - Istwertes:
Elektronik-
Klemmenleiste
0V Signalmasse
0V Signalmasse
Nicht freigegeben
freigegeben
0V Signalmasse
mit Klemme 29
an Klemme 7 (Analogeingang 2)
an Klemme 8 (Analogeingang 3)
6-36
