Steuertasten:
Die Steuertasten befinden sich unterhalb der Parametriertasten.
(Grüne Taste)
(Rote Taste)
(Blaue Taste)
Im Auslieferungszustand sind die Steuertasten aktiviert, wenn der Unidrive in Tastatursteuerung betrieben
wird (# 0.05 = 4 = Tastatursteuerung). Sie sind deaktiviert, wenn # 0.05 einen anderen Wert enthält.
Tastatursteuerung
Um den Antrieb in Tastatursteuerung zu betreiben, ist folgendermaßen vorzugehen:

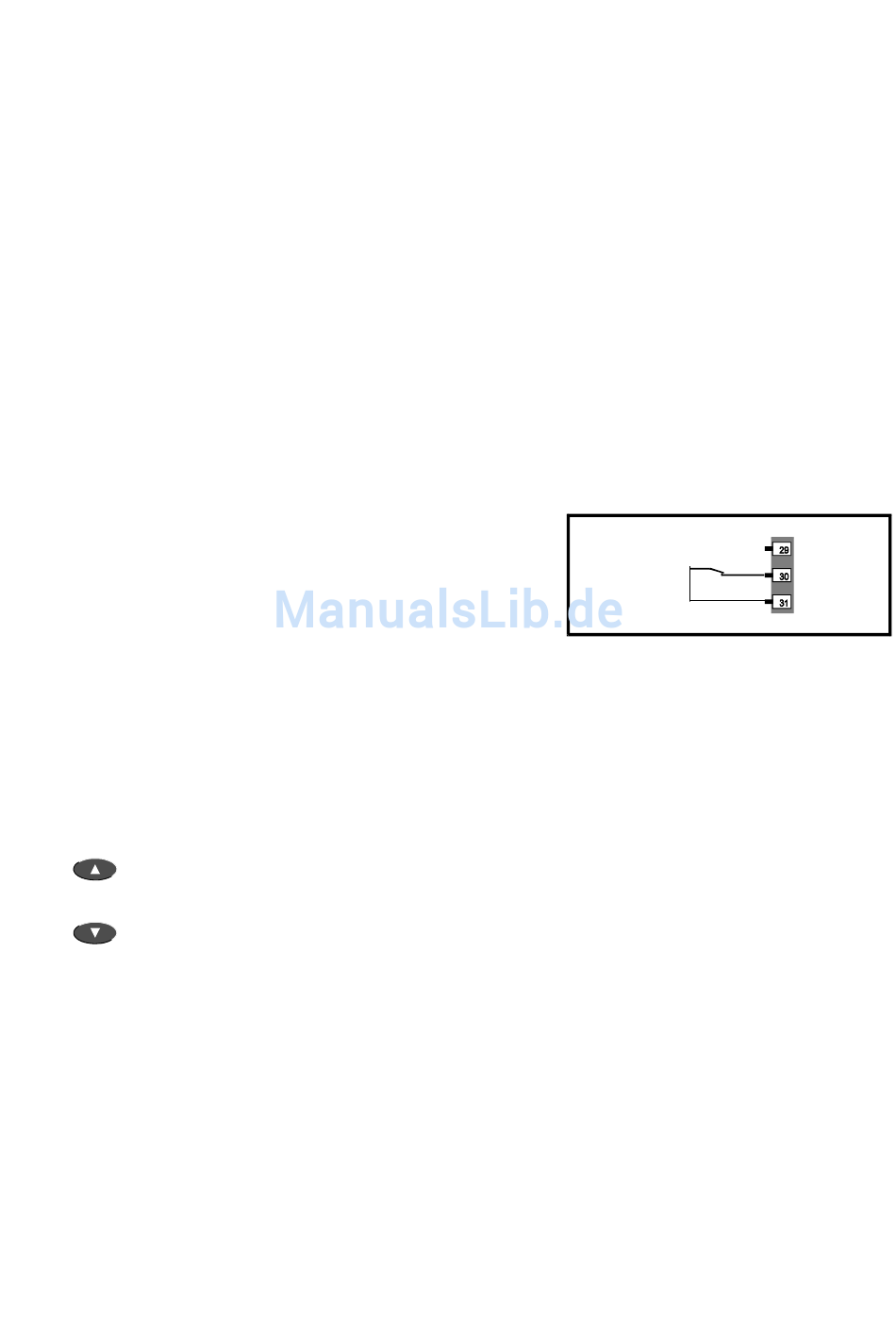

1. Klemme 30 (ext. Störkette, Reglerfreigabe) über einen Schalter
mit Klemme 31 verbinden (bei positiver Logik sind die Schalter
mit + 24V zu verbinden).
Antrieb sperren durch Öffnen des Schalters an Klemme 30.
2. Netzspannung, Schutzleiter und Motorleitungen entspr.
Kap. 3 und Kap. 4 anschließen.
3. Netz einschalten. Untere Displayzeile zeigt ´inh´ oder ´Et´.
4. # 0.05 auf 4 stellen
5. Einstellung abspeichern (s. Kap. 5.4.3)
6. # 0.10 (Drehzahlanzeige) anwählen.
7. Schalter
ext. Störkette / Reglerfreigabe
8. Grüne Taste (RUN) drücken, um Antrieb zu starten.
9. Die Display-Anzeige zeigt 0.
10. - Taste drücken, um Motordrehzahl zu erhöhen.
11. Prüfen, ob sich Motordrehzahl und Display-Anzeige erhöhen.
12. - Taste drücken, um Motordrehzahl zu verringern.
13. Prüfen, ob sich Motordrehzahl und Display-Anzeige verringern.
14. Rote Taste (STOP - RESET) drücken, um Antrieb stillzusetzen.
15. Bei Störabschaltung (Fehlermeldungen s. Kap. 9) rote Taste drücken, um Antrieb zu quittieren.
Vorgabe eines RESET im Tastaturmodus:
Im Stillstand:
Bei drehendem Motor:
Start des Antriebes (RUN). Diese Taste ist nur im Tastaturmodus wirksam.
Stop bzw. Fehlerquittierung des Antriebes (STOP - RESET).
Im Tastaturmodus (# 0.05 = 4) setzt diese Taste den Antrieb still .
Bei anderer Einstellung von # 0.05 hat diese Taste lediglich RESET-Funktion
Drehrichtungsumkehr mit gleicher Drehzahl (FWD - REV)
Die Funktion ist im Auslieferungszustand gesperrt.
Sie kann mit # 0.30 = 1 freigegeben werden.
schließen (Klemme 30 mit 0V brücken).
durch Betätigen der roten STOP-RESET- Taste
durch gleichzeitiges Drücken der roten STOP-RESET - Taste und der grü-
nen Start (RUN) - Taste.
Reglerfreigabe
5-2
Steckverbinder
