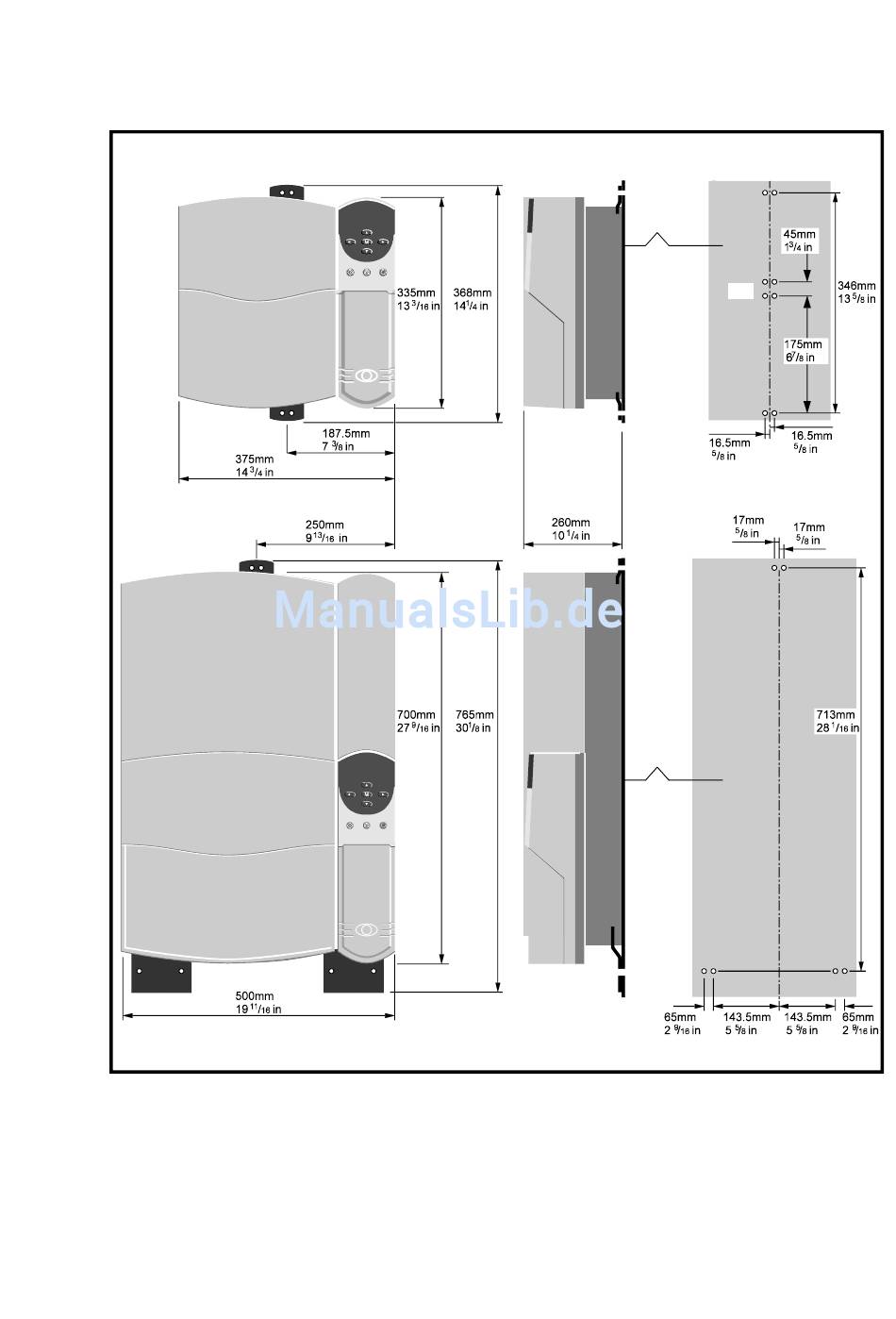

8.1.2 Baugröße 3 und 4
Wandmontage
Model
size 3
Model
size 4
Baugröße 3, Befestigung mit Schrauben M6
Baugröße 4, Befestigung mit Schrauben M8
1) Werden die mittleren vier Befestigungslöcher benutzt, muß oberhalb des Kühlkörpers ein Freiraum von
140mm bleiben, damit ein Ausbau des Gerätes möglich ist.
8-3
Back-plate
1)
Back-plate
