6.3.9
Schaltplan für Inverter, 1-/3-phasig

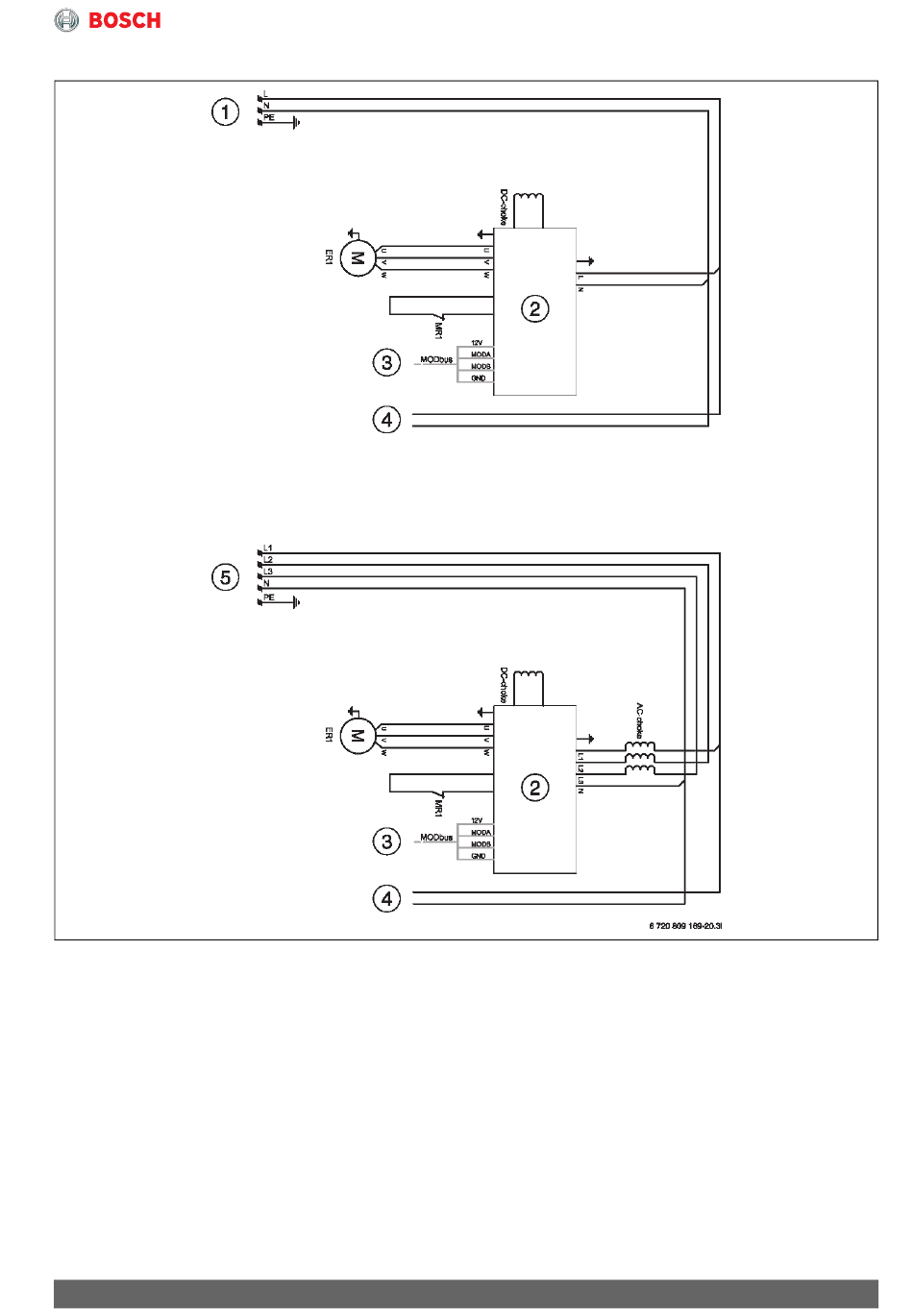

Bild 162 Schaltplan für Inverter
[1]
Netzspannung 230 V ~1N (6...8 kW)
[2]
Inverter
[3]
Modbus zur I/O-Modulkarte
[4]
Spannungsversorgung der I/O-Modulkarte
[5]
Netzspannung 400 V ~3N (11...14 kW)
[ER1]
Kompressor
[MR1] Hochdruckpressostat
