Bosch Compress 7000i AW Planungsunterlage Seite 203

7.3.2 Solarmodul MS 200

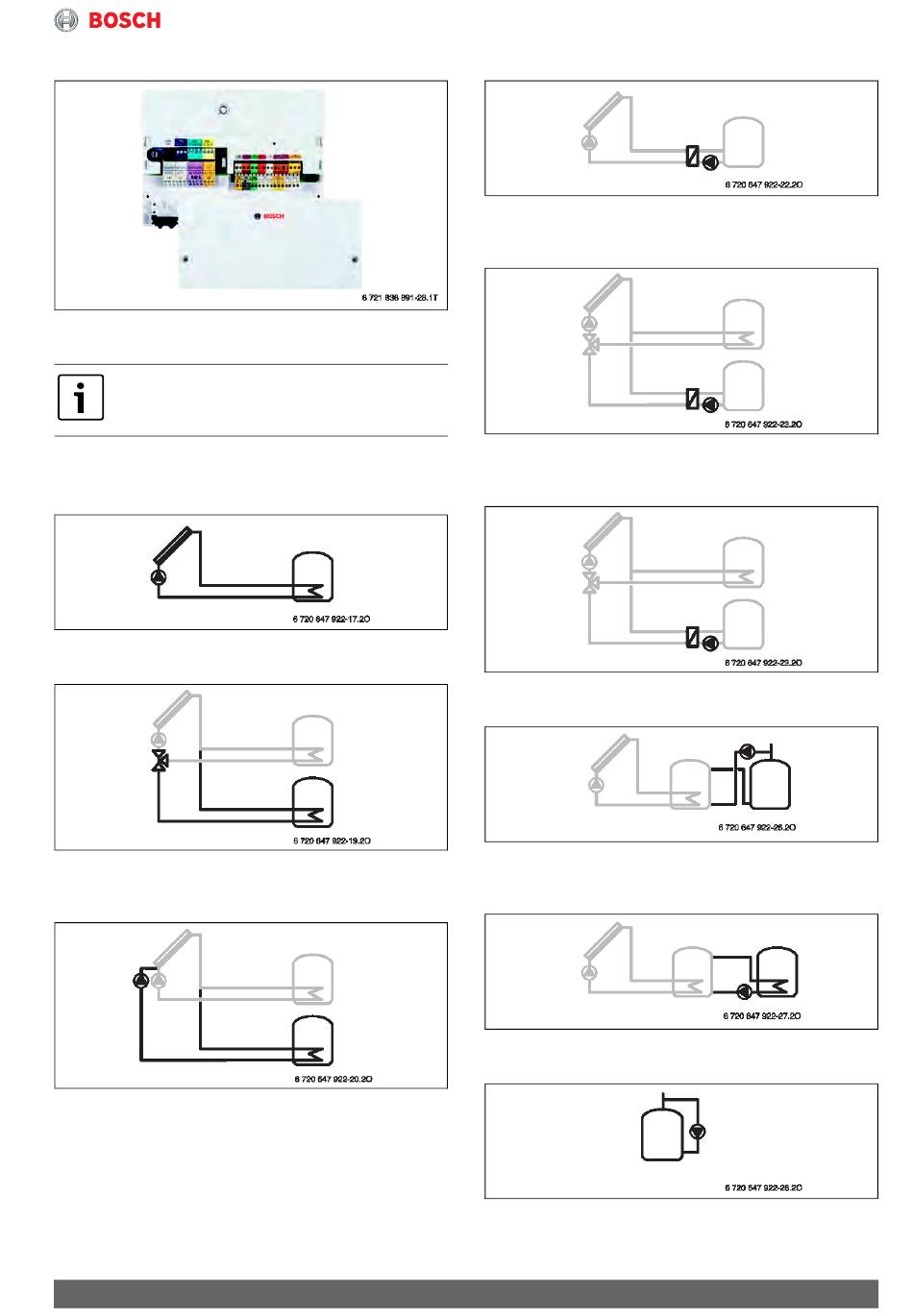

Bild 179 Solarmodul MS 200, Bedienung über System-
Bedieneinheit HPC 410
Hinweise zum elektrischen Anschluss fin-
den Sie in der Installationsanleitung.
Verwendung
• Reglermodul für komplexere Solarsysteme zur
Warmwasserbereitung und Heizungsunterstützung.
Bild 180 Solarsystem(1)
Basis Solarsystem
Bild 181 2. Speicher mit Ventil(B)
2. Speicher mit Vorrang-/ Nachrangregelung
über 3-Wege-Ventil
Bild 182 2. Speicher mit Pumpe(C)
2. Speicher mit Vorrang-/ Nachrangregelung
über 2. Pumpe
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Funktionsmodule für die Erweiterung des Regelsystems
Bild 183 Ext. Wärmetauscher Sp. 1(E)
Solarseitig externer Wärmetauscher
an Speicher 1
Bild 184 Ext. Wärmetauscher Sp.2(F)
Solarseitig externer Wärmetauscher an
Speicher 2
Bild 185 2. Kollektorfeld(G))
2. Kollektorfeld (z. B. Ost/West-Ausrichtung)
Bild 186 Umladesystem(I)
Umladesystem mit solar beheiztem
Vorwärmspeicher zur Warmwasserbereitung
Bild 187 Umladesystem mit Wärmet.(J)
Umladesystem mit Pufferspeicher
Bild 188 Therm.Des./Tägl.Aufheiz.(K)
Thermische Desinfektion zur Vermeidung von Le-
gionellen
203
