Bosch Compress 7000i AW Planungsunterlage Seite 177

6.1.4 CAN-BUS und EMS – Überblick Inneneinheit AWB mit Mischer für bivalenten Betrieb

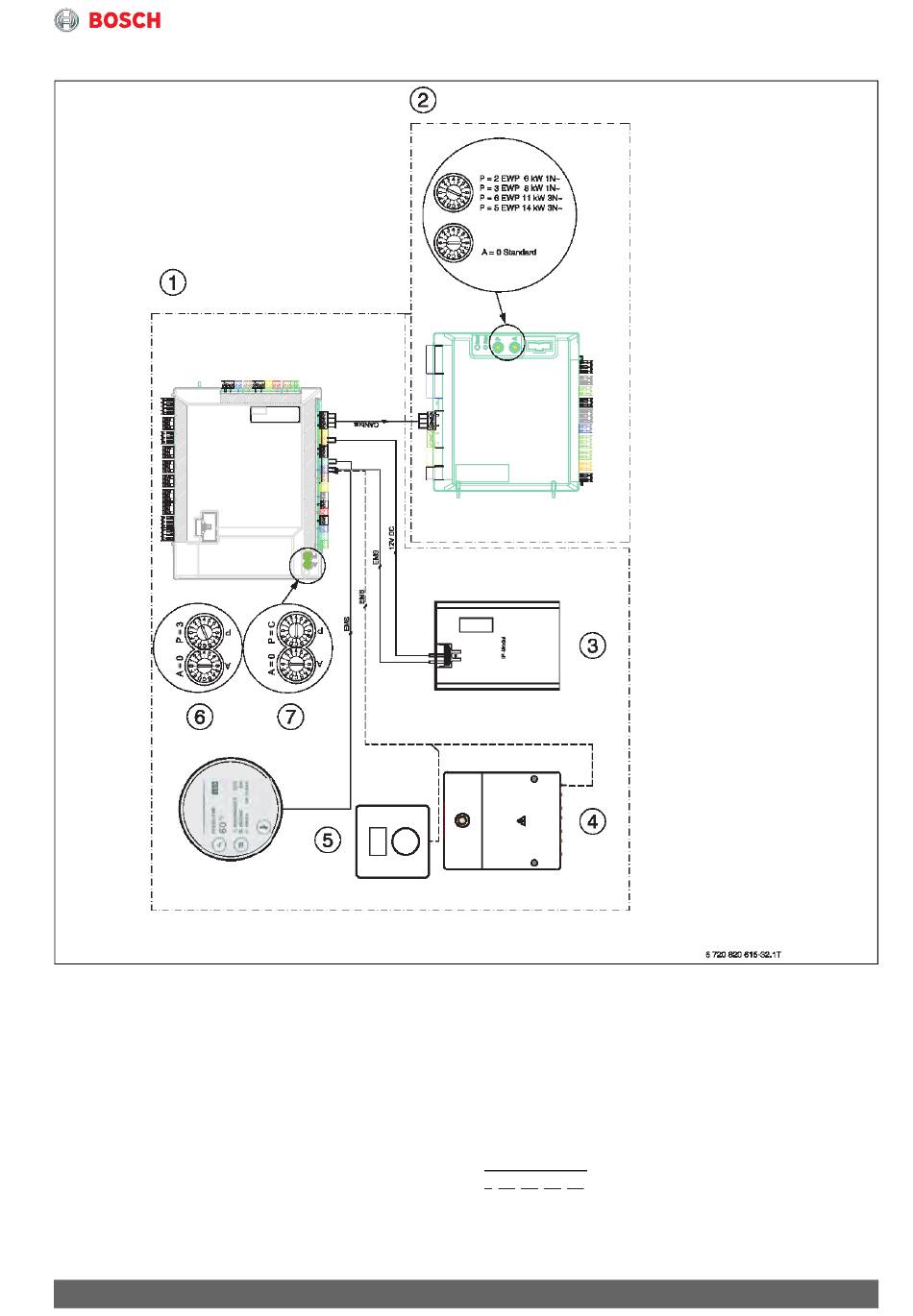

Bild 149 CAN-BUS und EMS – Überblick Inneneinheit AWB mit Mischer für bivalenten Betrieb
[1] Inneneinheit AWB
[2] Außeneinheit
P = 1: CS7001iAW 5 OR...-S/CS7400iAW 5 OR...-S,
230 V ~1N
P = 2: CS7001iAW 7 OR...-S/CS7400iAW 7 OR...-S,
230 V ~1N
P = 3: CS7001iAW 9 OR...-S, 230 V ~1N
P = 6: CS7001iAW 13 OR...-T, 400 V ~3N
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
P = 5: CS7001iAW 17 OR...-T, 400 V ~3N
A = 0: Standardeinstellung
[3] IP-Modul
[4] Module, z. B. MM 100 oder MS 100
[5] Fernbedienung CR 10 oder CR 10 H (Zubehör)
[6] Kodierschalterstellung für Inneneinheit AWB 9 der
Wärmepumpen CS7000iAW/CS7400iAW
[7] Kodierschalterstellung für Inneneinheit AWB 17
der Wärmepumpen CS7000iAW/CS7400iAW
Werkseitiger Anschluss
Anschluss bei Installation/Zubehör
Elektrischer Anschluss
177
