11.3.5 Schaltplan für Installationsmodul, Start/Stopp mit externem Zuheizer

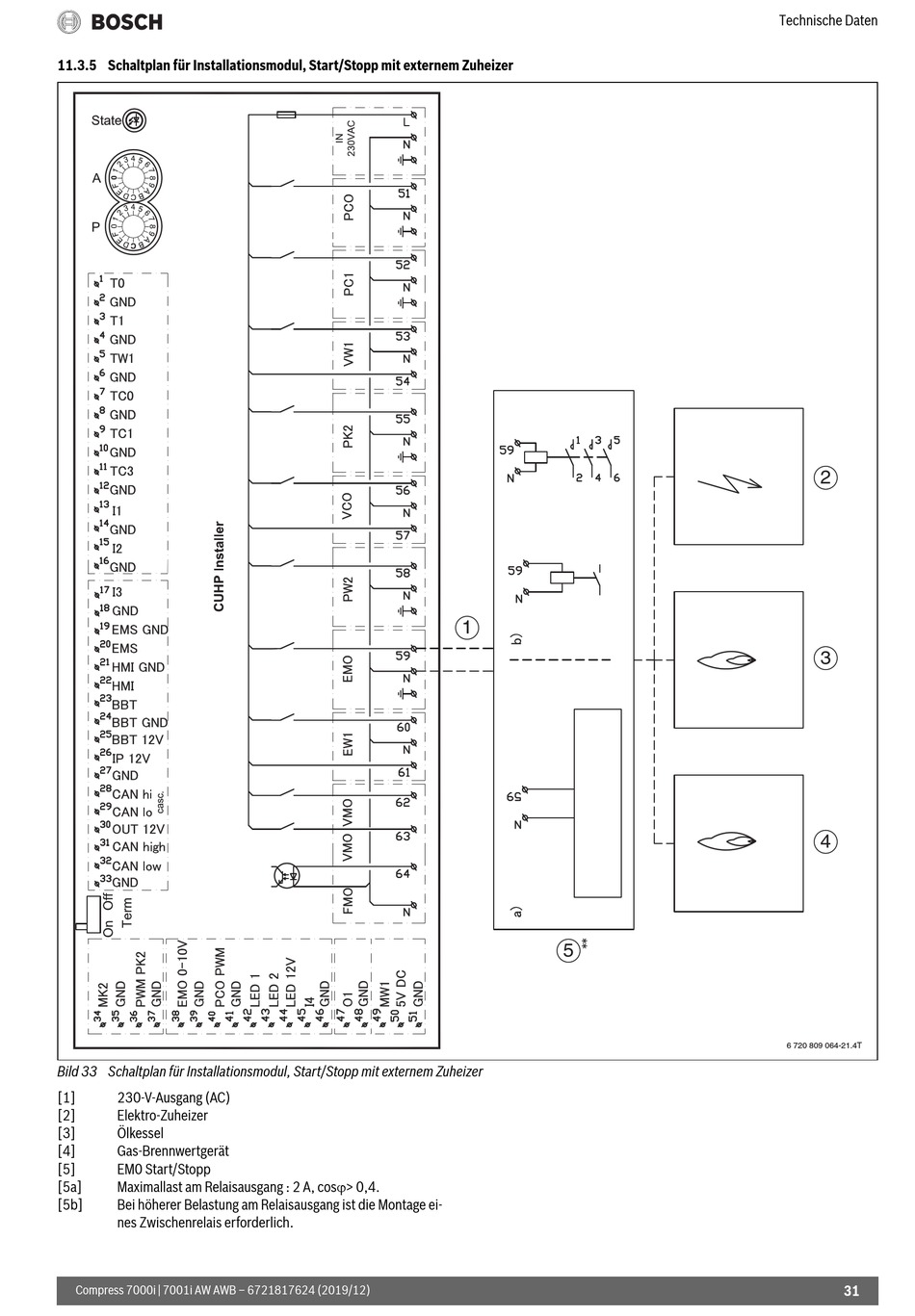

Bild 33 Schaltplan für Installationsmodul, Start/Stopp mit externem Zuheizer
[1] 230-V-Ausgang (AC)
[2] Elektro-Zuheizer
[3] Ölkessel
[4] Gas-Brennwertgerät
[5] EM0 Start/Stopp
[5a] Maximallast am Relaisausgang : 2 A, cos> 0,4.
[5b] Bei höherer Belastung am Relaisausgang ist die Montage ei-
nes Zwischenrelais erforderlich.
