6.3.7 Schaltplan für Wärmepumpen-Inneneinheit, Alarm des externen Zuheizers

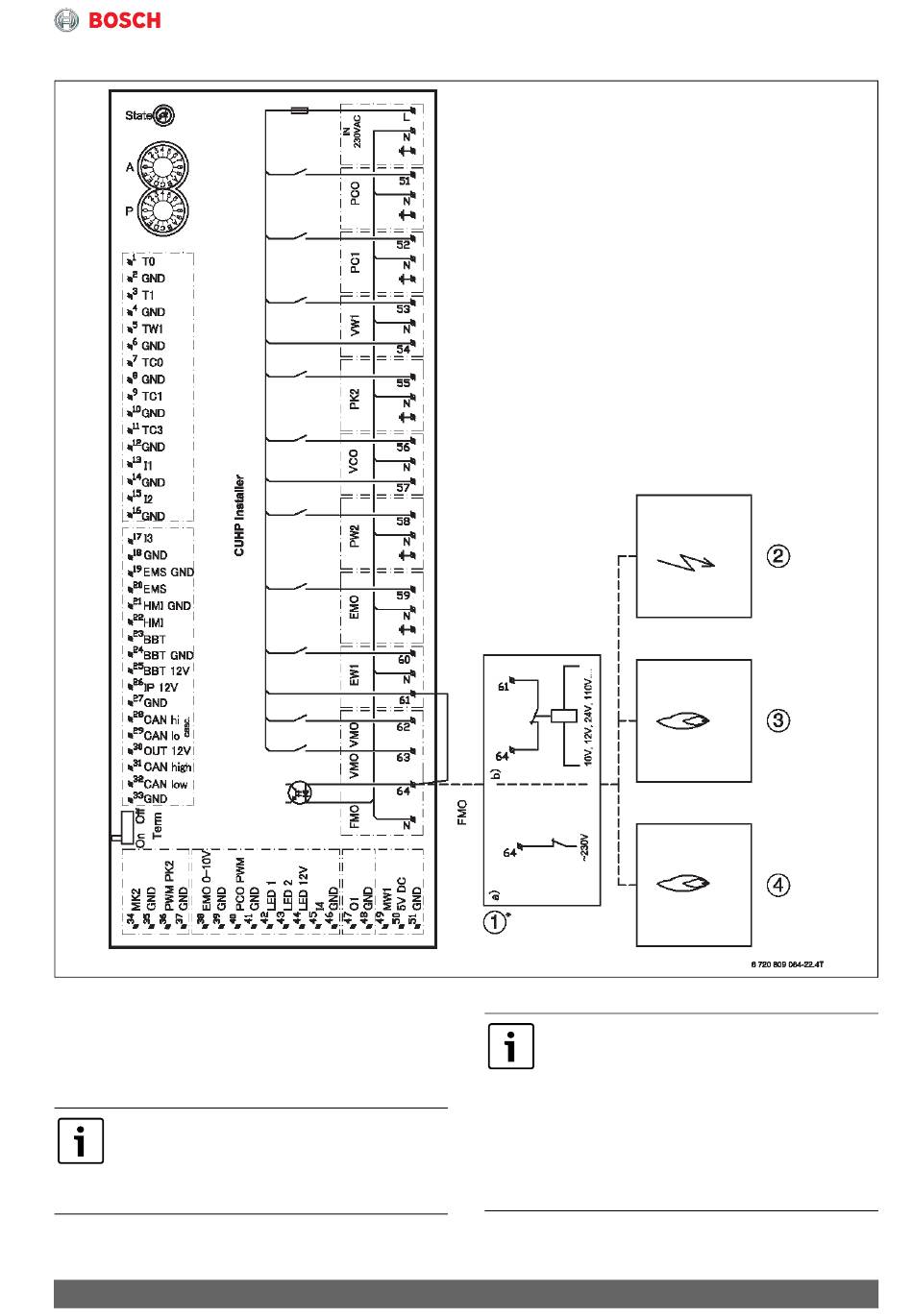

Bild 160 Schaltplan Installationsmodul, Alarm des externen Zuheizers
[1a] 230-V-Eingang ~1N
[1b] Alternativer Anschluss
[2] Elektroheizkessel/ Heizstab
[3] Ölkessel
[4] Gas-Brennwertgerät
Wenn ein Alarmsignal mit einer Spannungs-
versorgung < 230 V ~ von der externen Wär-
mequelle anliegt:
▶ Alarmsignal von der externen Wärme-
quelle gemäß [1b] anschließen.
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Elektrischer Anschluss
Wenn ein 230-V-Alarmsignal ~ von der ex-
ternen Wärmequelle anliegt:
▶ Kabel zwischen Anschlussklemme 61
und 64 entfernen. Brücke nicht entfer-
nen, wenn die Meldung eines Alarmsig-
nals von der externen Wärmequelle nicht
möglich ist.
▶ 230-V-Alarmsignal ~ von der externen
Wärmequelle gemäß [1a] an Anschluss-
klemme 64 anklemmen.
