Anlagenbeispiele
3.6 Compress 7000i AW/7400i AW, Inneneinheit AWMB, ein gemischter und ein ungemischter
Heiz-/Kühlkreis

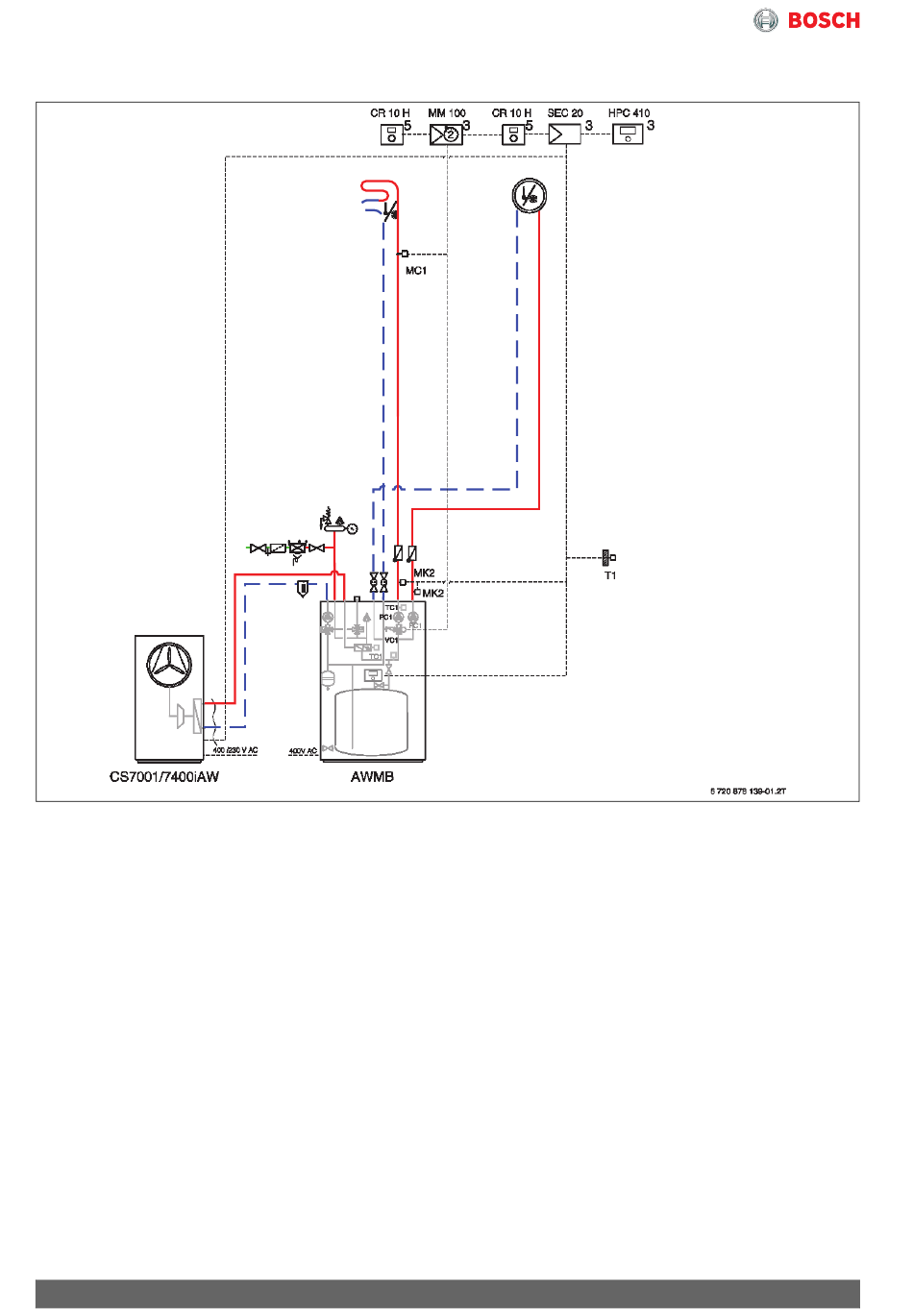

Bild 10 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[5] An der Wand
AWMB Inneneinheit mit Pufferspeicher
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
HPC 410 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Feuchtefühler
MM 100 Modul für gemischte Heiz-/Kühlkreise
PC1 Pumpe Heiz-/Kühlkreis
SEC 20 Installationsmodul Wärmepumpe
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TC1 Mischertemperaturfühler
TC1 Temperaturfühler im Vorlauf Wärme-
träger
VC1 3-Wege-Mischer
30
3.6.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.6.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW/7400i AW
• Inneneinheit AWMB mit integriertem Pufferspeicher,
Umschaltventilen und Zubehör
• Erweiterungsbausatz für gemischten Heizkreis mit
Heizkreismodul MM 100, Mischer und Anlegether-
mostat
• Bedieneinheit HPC 410
• ein gemischter und ein ungemischter Heiz-/Kühlkreis
mit Fernbedienung CR 10 H
3.6.3 Funktionsbeschreibung
• Reversible Luft-Wasser-Wärmepumpe Compress
7000i AW/7400i AW zum Heizen und Kühlen für die
Außen- und Innenaufstellung
• Monoenergetischer Betrieb
