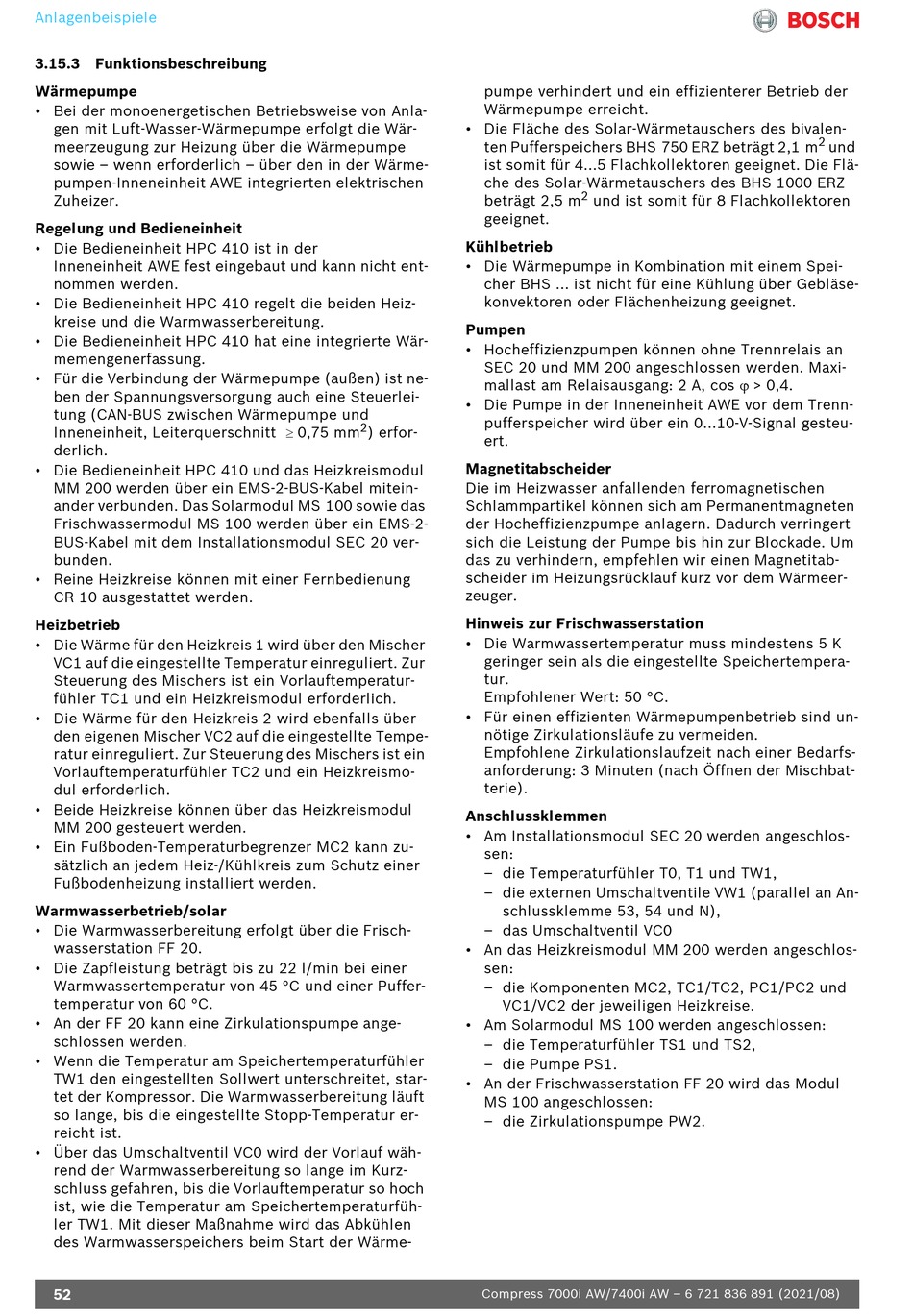

Anlagenbeispiele
3.15.3 Funktionsbeschreibung
Wärmepumpe
• Bei der monoenergetischen Betriebsweise von Anla-
gen mit Luft-Wasser-Wärmepumpe erfolgt die Wär-
meerzeugung zur Heizung über die Wärmepumpe
sowie – wenn erforderlich – über den in der Wärme-
pumpen-Inneneinheit AWE integrierten elektrischen
Zuheizer.
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 410 ist in der
Inneneinheit AWE fest eingebaut und kann nicht ent-
nommen werden.
• Die Bedieneinheit HPC 410 regelt die beiden Heiz-
kreise und die Warmwasserbereitung.
• Die Bedieneinheit HPC 410 hat eine integrierte Wär-
memengenerfassung.
• Für die Verbindung der Wärmepumpe (außen) ist ne-
ben der Spannungsversorgung auch eine Steuerlei-
tung (CAN-BUS zwischen Wärmepumpe und
Inneneinheit, Leiterquerschnitt  0,75 mm
derlich.
• Die Bedieneinheit HPC 410 und das Heizkreismodul
MM 200 werden über ein EMS-2-BUS-Kabel mitein-
ander verbunden. Das Solarmodul MS 100 sowie das
Frischwassermodul MS 100 werden über ein EMS-2-
BUS-Kabel mit dem Installationsmodul SEC 20 ver-
bunden.
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden.
Heizbetrieb
• Die Wärme für den Heizkreis 1 wird über den Mischer
VC1 auf die eingestellte Temperatur einreguliert. Zur
Steuerung des Mischers ist ein Vorlauftemperatur-
fühler TC1 und ein Heizkreismodul erforderlich.
• Die Wärme für den Heizkreis 2 wird ebenfalls über
den eigenen Mischer VC2 auf die eingestellte Tempe-
ratur einreguliert. Zur Steuerung des Mischers ist ein
Vorlauftemperaturfühler TC2 und ein Heizkreismo-
dul erforderlich.
• Beide Heizkreise können über das Heizkreismodul
MM 200 gesteuert werden.
• Ein Fußboden-Temperaturbegrenzer MC2 kann zu-
sätzlich an jedem Heiz-/Kühlkreis zum Schutz einer
Fußbodenheizung installiert werden.
Warmwasserbetrieb/solar
• Die Warmwasserbereitung erfolgt über die Frisch-
wasserstation FF 20.
• Die Zapfleistung beträgt bis zu 22 l/min bei einer
Warmwassertemperatur von 45 °C und einer Puffer-
temperatur von 60 °C.
• An der FF 20 kann eine Zirkulationspumpe ange-
schlossen werden.
• Wenn die Temperatur am Speichertemperaturfühler
TW1 den eingestellten Sollwert unterschreitet, star-
tet der Kompressor. Die Warmwasserbereitung läuft
so lange, bis die eingestellte Stopp-Temperatur er-
reicht ist.
• Über das Umschaltventil VC0 wird der Vorlauf wäh-
rend der Warmwasserbereitung so lange im Kurz-
schluss gefahren, bis die Vorlauftemperatur so hoch
ist, wie die Temperatur am Speichertemperaturfüh-
ler TW1. Mit dieser Maßnahme wird das Abkühlen
des Warmwasserspeichers beim Start der Wärme-
52
pumpe verhindert und ein effizienterer Betrieb der
Wärmepumpe erreicht.
• Die Fläche des Solar-Wärmetauschers des bivalen-
ten Pufferspeichers BHS 750 ERZ beträgt 2,1 m
ist somit für 4...5 Flachkollektoren geeignet. Die Flä-
che des Solar-Wärmetauschers des BHS 1000 ERZ
beträgt 2,5 m
geeignet.
Kühlbetrieb
• Die Wärmepumpe in Kombination mit einem Spei-
cher BHS ... ist nicht für eine Kühlung über Gebläse-
konvektoren oder Flächenheizung geeignet.
Pumpen
• Hocheffizienzpumpen können ohne Trennrelais an
SEC 20 und MM 200 angeschlossen werden. Maxi-
mallast am Relaisausgang: 2 A, cos  > 0,4.
• Die Pumpe in der Inneneinheit AWE vor dem Trenn-
pufferspeicher wird über ein 0...10-V-Signal gesteu-
2
) erfor-
ert.
Magnetitabscheider
Die im Heizwasser anfallenden ferromagnetischen
Schlammpartikel können sich am Permanentmagneten
der Hocheffizienzpumpe anlagern. Dadurch verringert
sich die Leistung der Pumpe bis hin zur Blockade. Um
das zu verhindern, empfehlen wir einen Magnetitab-
scheider im Heizungsrücklauf kurz vor dem Wärmeer-
zeuger.
Hinweis zur Frischwasserstation
• Die Warmwassertemperatur muss mindestens 5 K
geringer sein als die eingestellte Speichertempera-
tur.
Empfohlener Wert: 50 °C.
• Für einen effizienten Wärmepumpenbetrieb sind un-
nötige Zirkulationsläufe zu vermeiden.
Empfohlene Zirkulationslaufzeit nach einer Bedarfs-
anforderung: 3 Minuten (nach Öffnen der Mischbat-
terie).
Anschlussklemmen
• Am Installationsmodul SEC 20 werden angeschlos-
sen:
– die Temperaturfühler T0, T1 und TW1,
– die externen Umschaltventile VW1 (parallel an An-
schlussklemme 53, 54 und N),
– das Umschaltventil VC0
• An das Heizkreismodul MM 200 werden angeschlos-
sen:
– die Komponenten MC2, TC1/TC2, PC1/PC2 und
VC1/VC2 der jeweiligen Heizkreise.
• Am Solarmodul MS 100 werden angeschlossen:
– die Temperaturfühler TS1 und TS2,
– die Pumpe PS1.
• An der Frischwasserstation FF 20 wird das Modul
MS 100 angeschlossen:
– die Zirkulationspumpe PW2.
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
2
und ist somit für 8 Flachkollektoren
2
und
