Anlagenbeispiele
3.3 Compress 7000i AW/7400i AW, Inneneinheit AWM .., ein ungemischter und ein gemischter
Heiz-/Kühlkreis

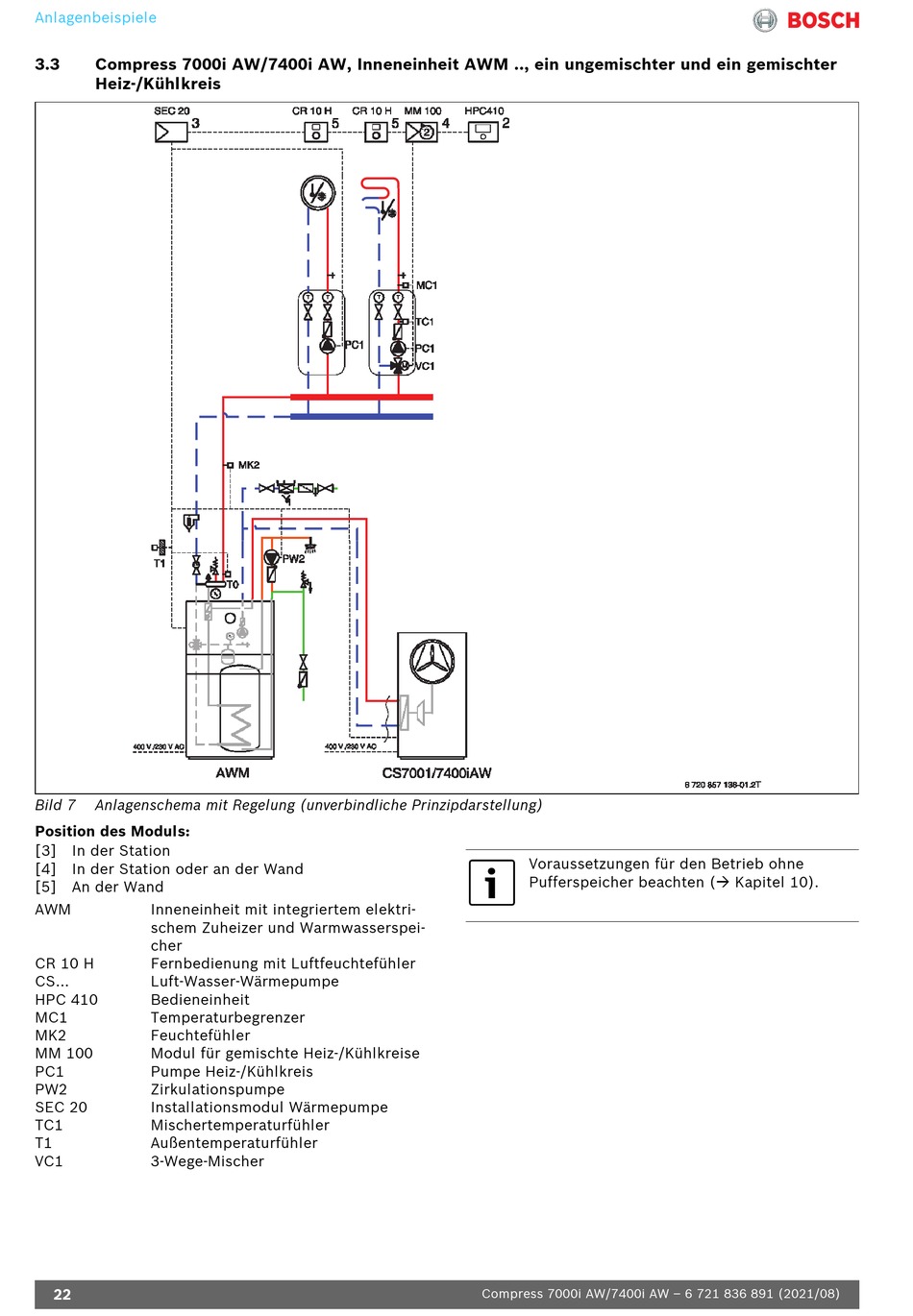

Bild 7 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AWM Inneneinheit mit integriertem elektri-
schem Zuheizer und Warmwasserspei-
cher
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
HPC 410 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Feuchtefühler
MM 100 Modul für gemischte Heiz-/Kühlkreise
PC1 Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
TC1 Mischertemperaturfühler
T1 Außentemperaturfühler
VC1 3-Wege-Mischer
22
Voraussetzungen für den Betrieb ohne
Pufferspeicher beachten ( Kapitel 10).
