Komponenten der Wärmepumpenanlage
5.6.3 Abmessungen und Anschlüsse der Inneneinheiten AWE 9/17, AWB 9/17

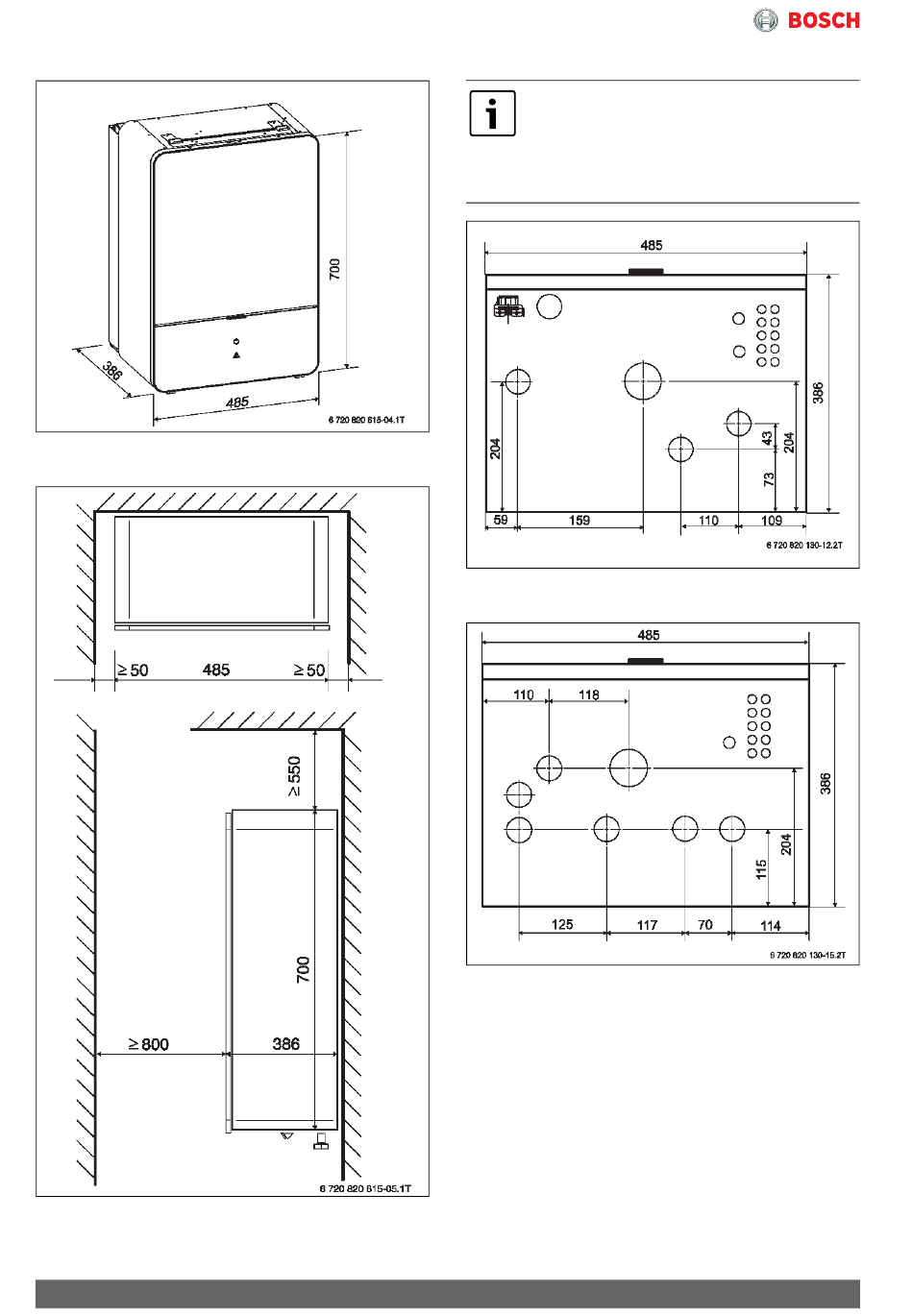

Bild 108 Abmessungen der Inneneinheit AWE 9/17,
AWB 9/17
Bild 109 Mindestabstände Wärmepumpen-Inneneinheit
mit Wandinstallation
144
Die Wärmepumpen-Inneneinheit ausrei-
chend hoch anbringen, sodass die Bedien-
einheit bequem bedient werden kann.
Außerdem Rohrverläufe und Anschlüsse un-
ter der Wärmepumpen-Inneneinheit be-
rücksichtigen.
Bild 110 Abmessungen der Rohranschlüsse Inneneinheit
AWE (Ansicht von unten)
Bild 111 Abmessungen der Rohranschlüsse Inneneinheit
AWB (Ansicht von unten)
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
