3.12 Compress 7000i AW/7400i AW, Inneneinheit AWB .., Gas-Brennwertgerät, Warmwasserspei-
cher WH ..., ein ungemischter und ein gemischter Heiz-/Kühlkreis

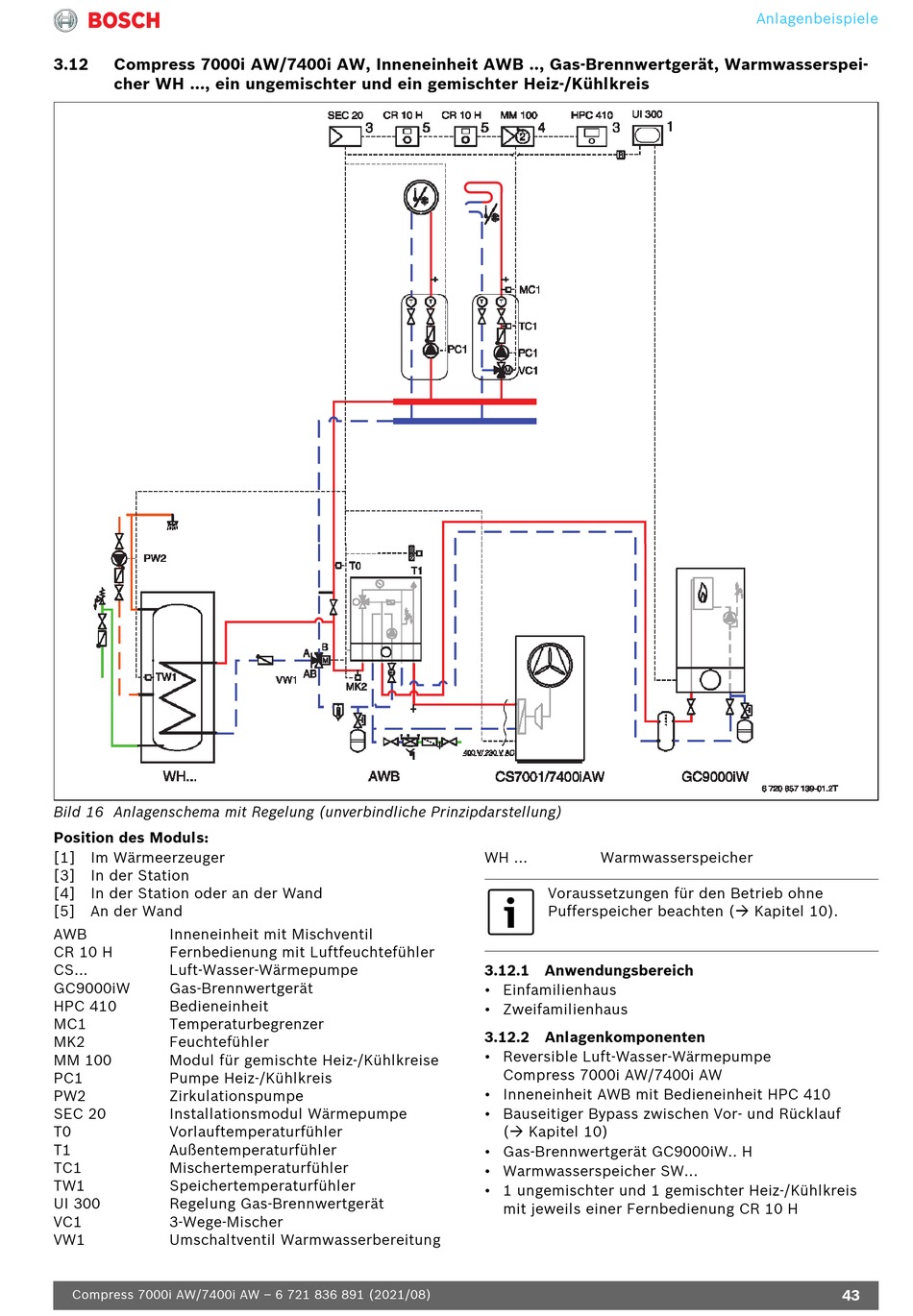

Bild 16 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[1] Im Wärmeerzeuger
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AWB Inneneinheit mit Mischventil
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
GC9000iW Gas-Brennwertgerät
HPC 410 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Feuchtefühler
MM 100 Modul für gemischte Heiz-/Kühlkreise
PC1 Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TC1 Mischertemperaturfühler
TW1 Speichertemperaturfühler
UI 300 Regelung Gas-Brennwertgerät
VC1 3-Wege-Mischer
VW1 Umschaltventil Warmwasserbereitung
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
WH ... Warmwasserspeicher
Voraussetzungen für den Betrieb ohne
Pufferspeicher beachten ( Kapitel 10).
3.12.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.12.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW/7400i AW
• Inneneinheit AWB mit Bedieneinheit HPC 410
• Bauseitiger Bypass zwischen Vor- und Rücklauf
( Kapitel 10)
• Gas-Brennwertgerät GC9000iW.. H
• Warmwasserspeicher SW...
• 1 ungemischter und 1 gemischter Heiz-/Kühlkreis
mit jeweils einer Fernbedienung CR 10 H
Anlagenbeispiele
