6.3.9 Schaltplan für Inverter, 1-/3-phasig
1
5

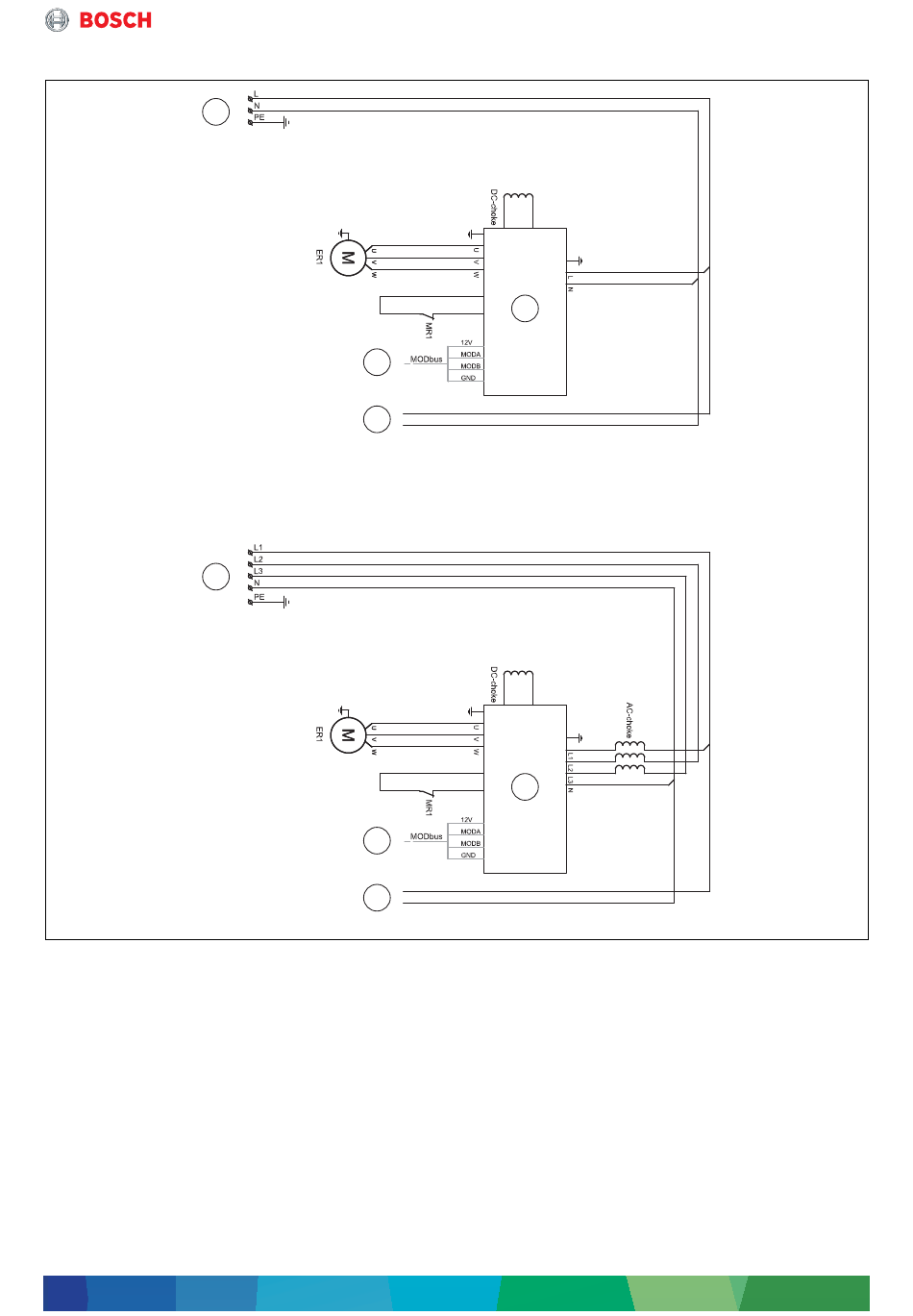

Bild 140 Schaltplan für Inverter
[1] Netzspannung 230 V ~1N (6...8 kW)
[2] Inverter
[3] Modbus zur I/O-Modulkarte
[4] Spannungsversorgung der I/O-Modulkarte
[5] Netzspannung 400 V ~3N (11...14 kW)
[ER1] Kompressor
[MR1] Hochdruckpressostat
Compress 7000i AW – 6 720 820 615 (2018/10)
2
3
4
2
3
4
Elektrischer Anschluss
6 720 809 169-20.3I
