3.8 Compress 7000i AW/7400i AW, Inneneinheit AWMS .., solare Warmwasserbereitung, ein un-
gemischter und ein gemischter Heiz-/Kühlkreis

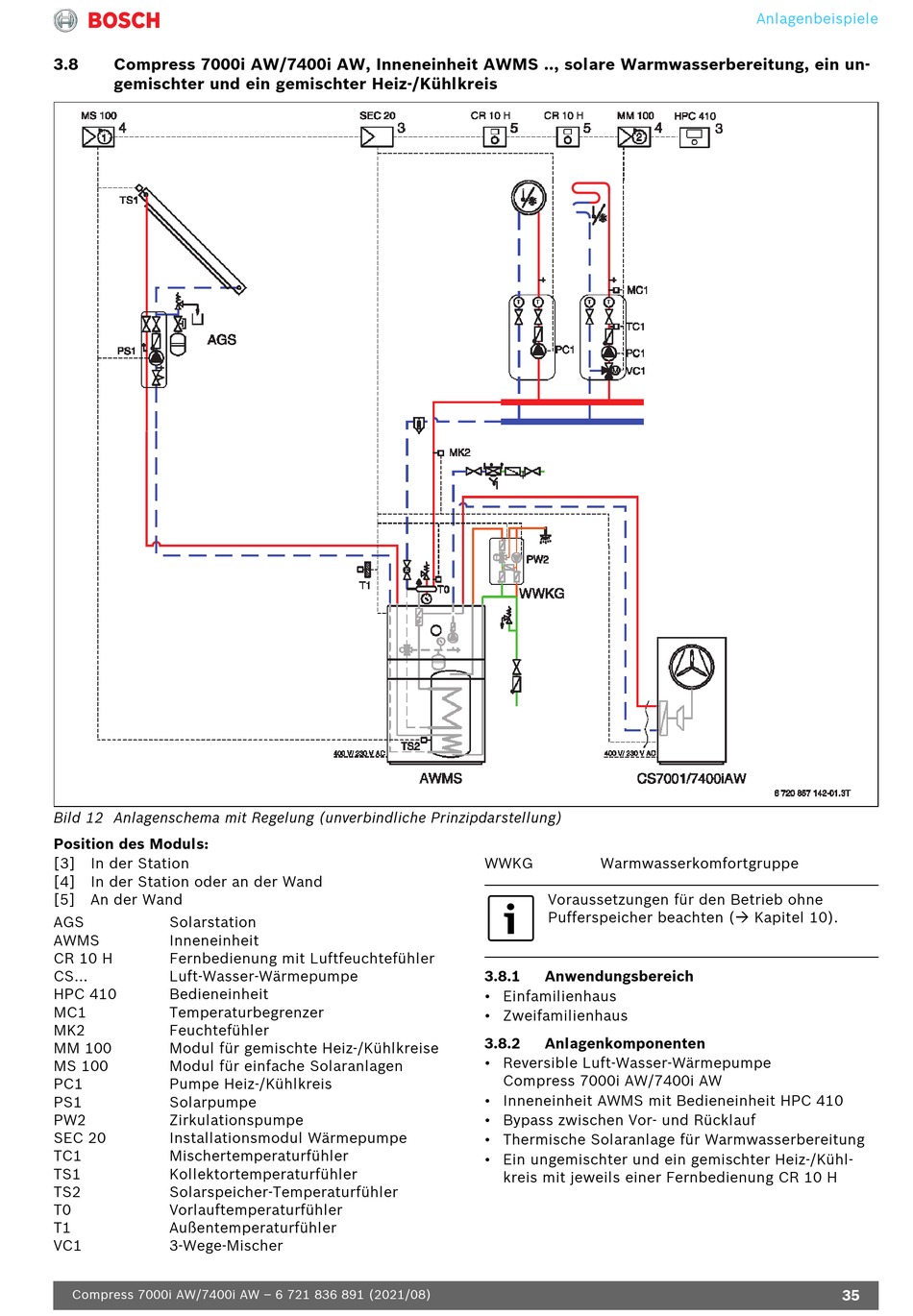

Bild 12 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AGS Solarstation
AWMS Inneneinheit
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
HPC 410 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Feuchtefühler
MM 100 Modul für gemischte Heiz-/Kühlkreise
MS 100 Modul für einfache Solaranlagen
PC1 Pumpe Heiz-/Kühlkreis
PS1 Solarpumpe
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
TC1 Mischertemperaturfühler
TS1 Kollektortemperaturfühler
TS2 Solarspeicher-Temperaturfühler
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
VC1 3-Wege-Mischer
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
WWKG Warmwasserkomfortgruppe
Voraussetzungen für den Betrieb ohne
Pufferspeicher beachten ( Kapitel 10).
3.8.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.8.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW/7400i AW
• Inneneinheit AWMS mit Bedieneinheit HPC 410
• Bypass zwischen Vor- und Rücklauf
• Thermische Solaranlage für Warmwasserbereitung
• Ein ungemischter und ein gemischter Heiz-/Kühl-
kreis mit jeweils einer Fernbedienung CR 10 H
Anlagenbeispiele
