Elektrischer Anschluss

6.1 CAN-BUS und EMS
Wärmepumpe und Wärmepumpen-Inneneinheit werden
über eine Kommunikationsleitung, den CAN-BUS, mitei-
nander verbunden.
Als Verlängerungskabel außerhalb der Einheit ist ein
LIYCY-Kabel (TP) 2 x 2 x 0,75 (oder gleichwertig) ge-
eignet. Alternativ können für den Gebrauch im Freien
zugelassene Twisted-Pair-Kabel mit einem Mindest-
querschnitt von 0,75 mm
den Schirm nur einseitig und gegen das Gehäuse erden.
Die maximale Kabellänge beträgt 30 m.
Die Verbindung zwischen den Leiterplatten erfolgt über
vier Adern, die auch die 12-V-Spannung zwischen den
Leiterplatten verbinden. An den Leiterplatten befindet
sich jeweils eine Markierung für die 12-V- und die
CAN-BUS-Anschlüsse.
Der Umschalter Term dient zur Kennzeichnung von An-
fang und Ende von CAN-BUS-Schleifen. Die Karte des I/
O-Moduls in der Wärmepumpe muss terminiert wer-
den.
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
2
verwendet werden. Dabei

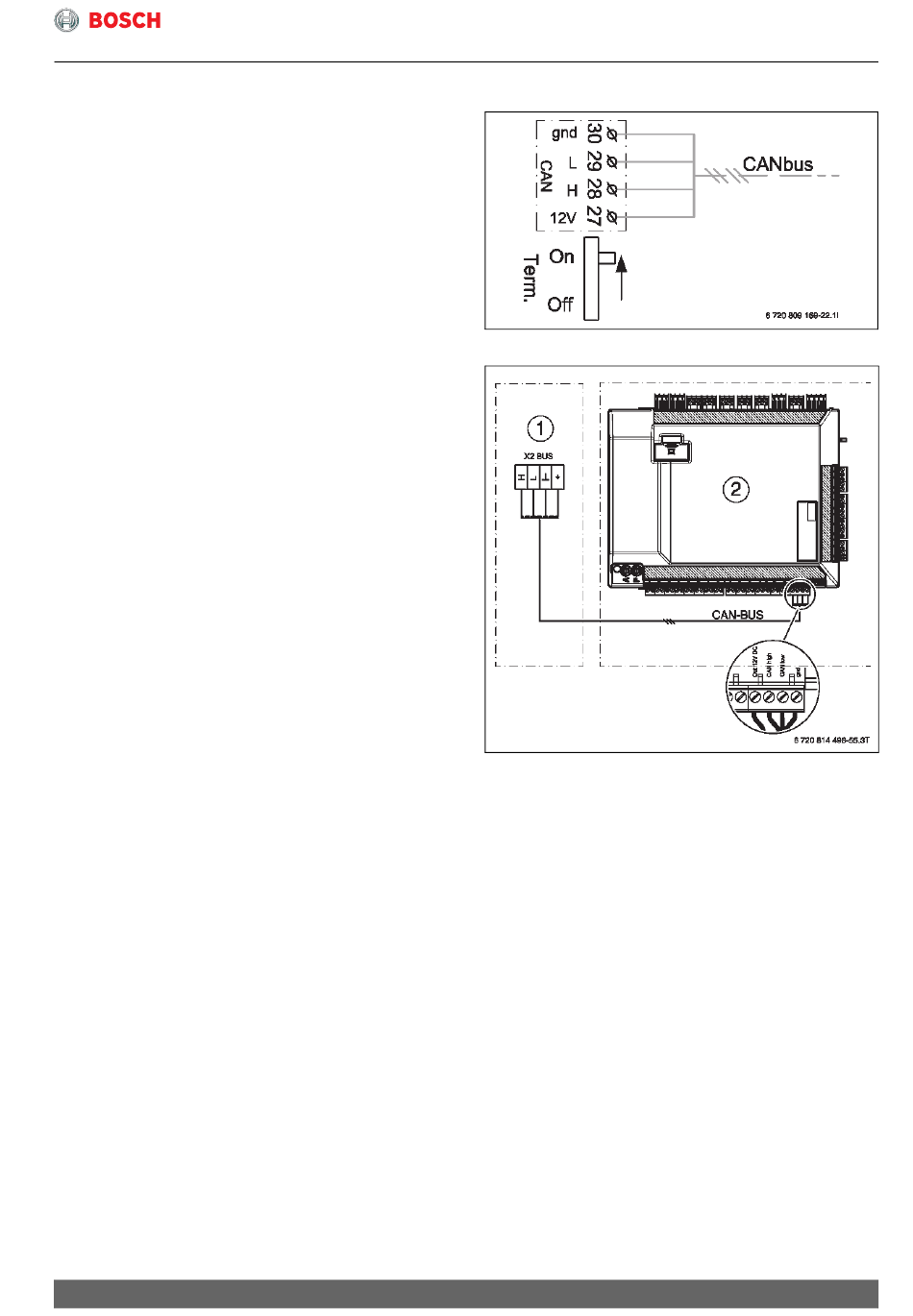

Bild 144 CAN-BUS-Terminierung
Bild 145 CAN-BUS Verbindung zwischen Wärmepumpen-
einheit und Inneneinheit
[1] Wärmepumpe
[2] Installationseinheit, Inneneinheit
